10
РЭ ТВ_А (Редакция 22) 2019

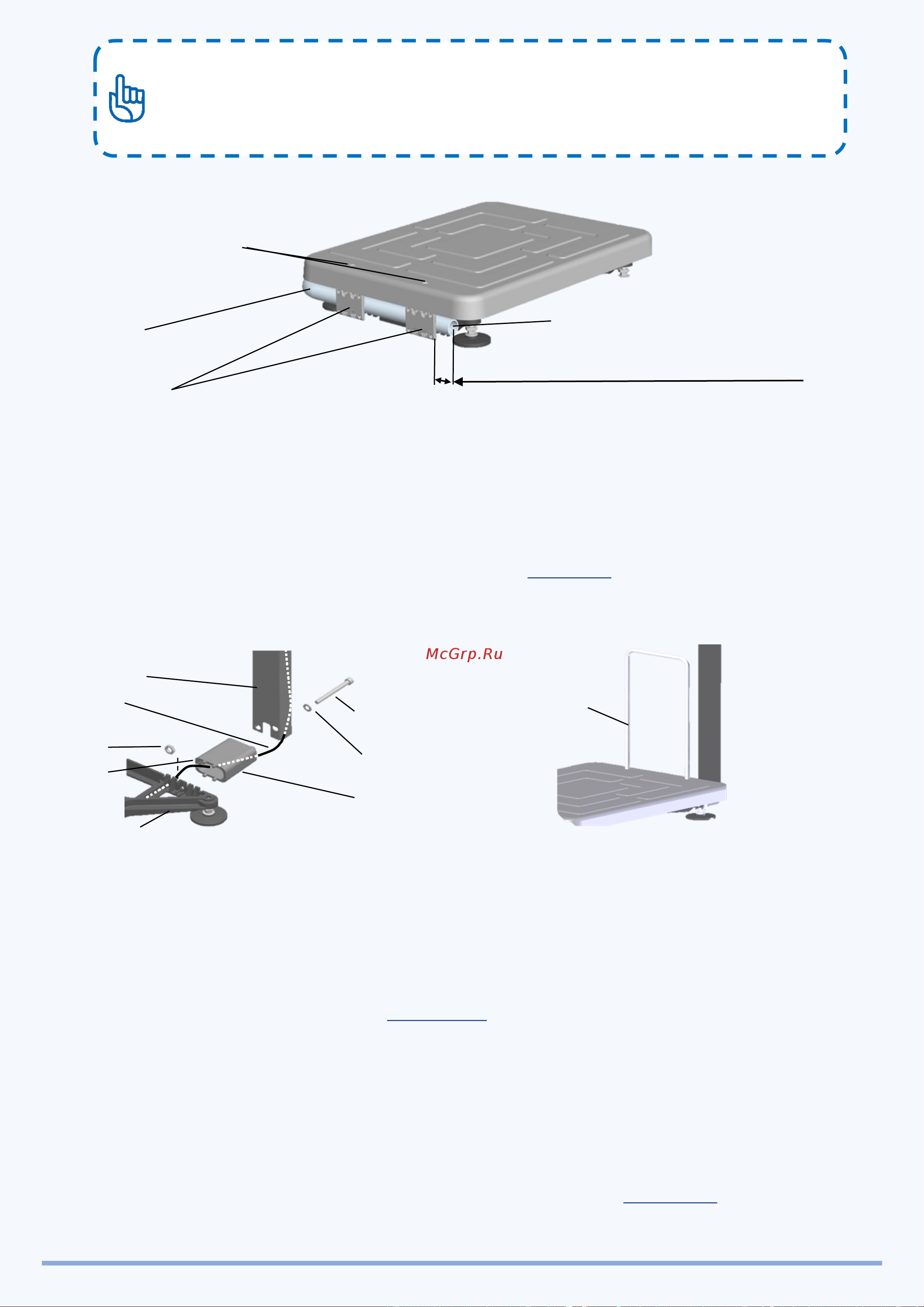

Рис. 6.1. - Крепление круглой вращающейся стойки к модулю ТВ-S
6.3 СБОРКА ВЕСОВ ТВ-S_ С ПРЯМОУГОЛЬНОЙ СТОЙКОЙ
1. Протянуть кабель через кронштейн и стойку, Рис 6.2а. Кабель должен входить в
паз кронштейна.
Рис. 6.2. - Крепление прямоугольной стойки к модулю ТВ-S_
2. Вложить в винт М8×130 шайбу 8. Пропустить винт через отверстие стойки,
кронштейн и основание модуля. Навернуть на винт и затянуть гайку М8.
3. Установить терминал на стойку, Рис. 6.4 в.
4. Соединить кабель модуля с терминалом.
5. Излишек кабеля заправить в стойку.
6. Установить грузоприемную платформу.
7. Плотно вставить в отверстия платформы ограничитель (Рис. 6.2 б).
Отверстия для установки
ограничителя
(только для весов ТВ-S_3)
Стойка S2
Кронштейны
Вход кабеля в стойку
Сдвинуть до расстояния L= 3-5 мм
от края кронштейна
L
Ограничитель
б)
Винт
Шайба
Гайка
Кронштейн S3
Кабель
Стойка S3
а)
Паз
Основание
Во избежание повреждения кабеля, углы вращения стойки весов или
терминала не должны превышать 180°. Требование должно соблюдаться
как при сборке весов, так и при их эксплуатации.
