А/ТВ (S) РЭ (Редакция 6.2) 2017 13

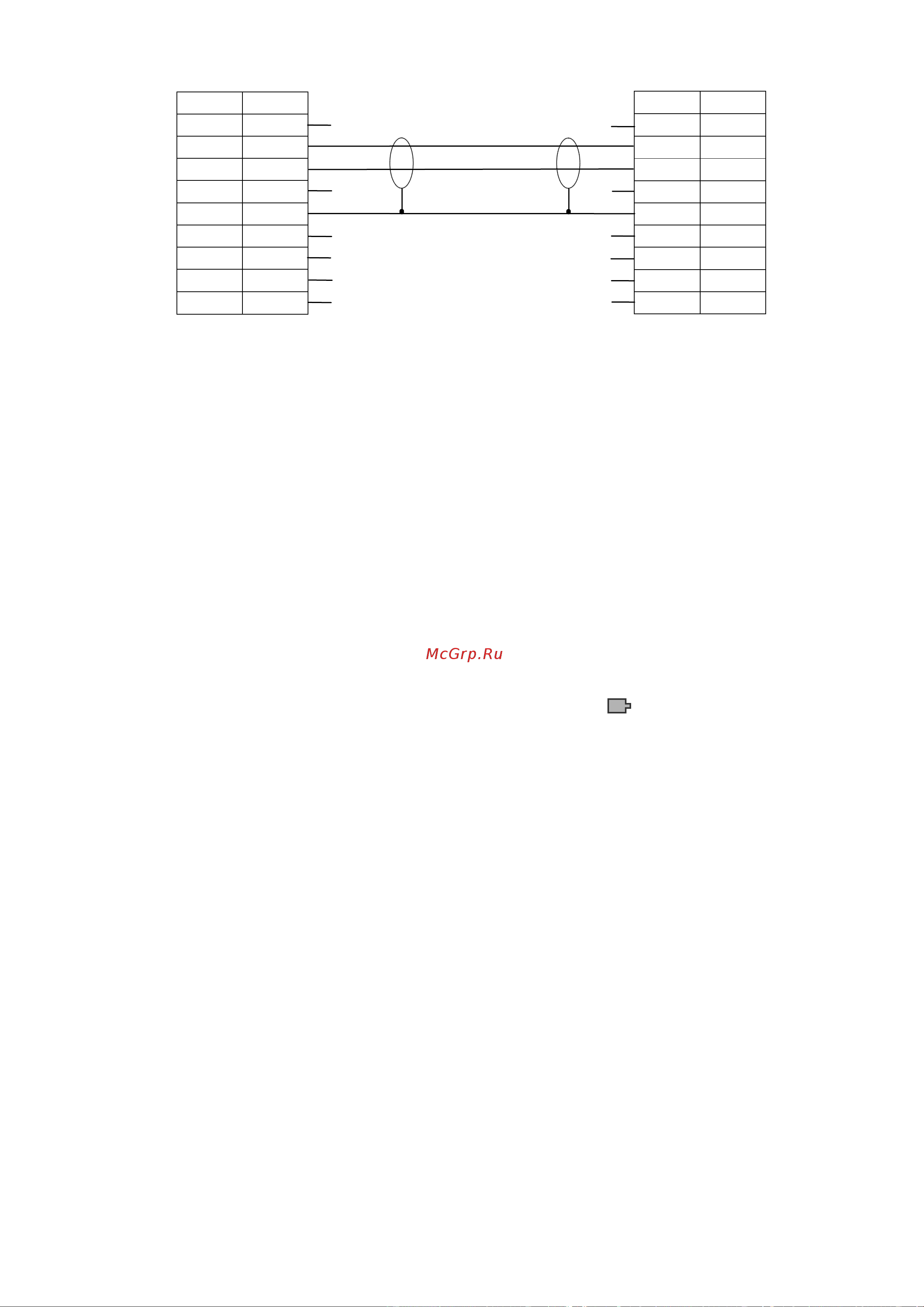

Рис. 6.4 - Схема электрическая кабеля для варианта терминала с розеткой DB-9F
Электрические цепи вести кабелем КММ-4 (0,12 ÷ 0,2) мм или аналогичным.
Надёжная работа интерфейса обеспечивается при длине соединительного кабеля не более 15 м.
7 Заряд аккумулятора
7.1 При поставке аккумулятор весов заряжен не полностью. Заряд аккумулятора автоматически
начинается при подключении весов к сети переменного тока независимо от положения выключателя
на устройстве индикации.
Наименьшее время заряда обеспечивается при установке выключателя в выключенное положе-
ние, при этом время заряда аккумулятора составляет 10 часов.
7.2 По окончании времени заряда аккумулятора можно либо продолжить работу с весами, не
отключая их от сети (работать в режиме постоянного подзаряда), либо отключить весы от сети и ра-
ботать автономно.
Разрешается работа с весами во время заряда аккумулятора, а также работа от сети с отключен-
ным аккумулятором.
7.3 При работе весов в автономном режиме, предусмотрена функция заблаговременного преду-
преждения о разряде аккумулятора в виде мигающего индикатора « » (индикатор LCD) или со-
общения «bAtt» (индикатор LЕD). В этом случае следует произвести заряд аккумулятора.
Рекомендуется использовать поставляемые сетевой адаптер и аккумулятор. Применение дру-
гих сетевых адаптеров и аккумуляторов может привести к выходу весов из строя.
8 Указание мер безопасности
8.1 Электропитание осуществляется от источника напряжением не более 12 В, являющимся
сверхнизким напряжением, при котором не требуются специальных мер безопасности по ГОСТ
12.2.007.0-75.
8.2 При проведении ремонтных работ необходимо, выключить терминал, отключить терминал
от адаптера, отсоединить клеммы аккумулятора.
9 Сведения о содержании драгоценных и цветных металлов
Терминал А/ТВ драгоценных и цветных металлов не содержит.
10 Упаковка
Терминал упаковывается в комплекте весов ТВ-S_А, ТВ-М_А.
