Основные правила эксплуатации
34 3A0014R
Настройка параметров
обслуживания (опционально)
Чтобы приступить к настройке параметров системы,
выполните процедуру Экраны включения функций,
стр.81, чтобы обеспечить возможность просмотра
и настройки меню, описываемых в данном разделе.
Если меню недоступны для просмотра и настройки,
включите их, выполнив инструкции, содержащиеся
в разделе Экраны включения функций.
Подробные сведения о меню дисплея интерфейса
пользователя см. в разделе Дисплей интерфейса
пользователя, стр.75.
Для настройки параметров технического
обслуживания насосов и клапанов, включая график
технического обслуживания, нажмите кнопку
в главном меню настройки.
Первое меню используется для настройки значений
технического обслуживания насосов и дозирующих
клапанов. Второе меню применяется для настройки
графика замены фильтра подаваемого воздуха.

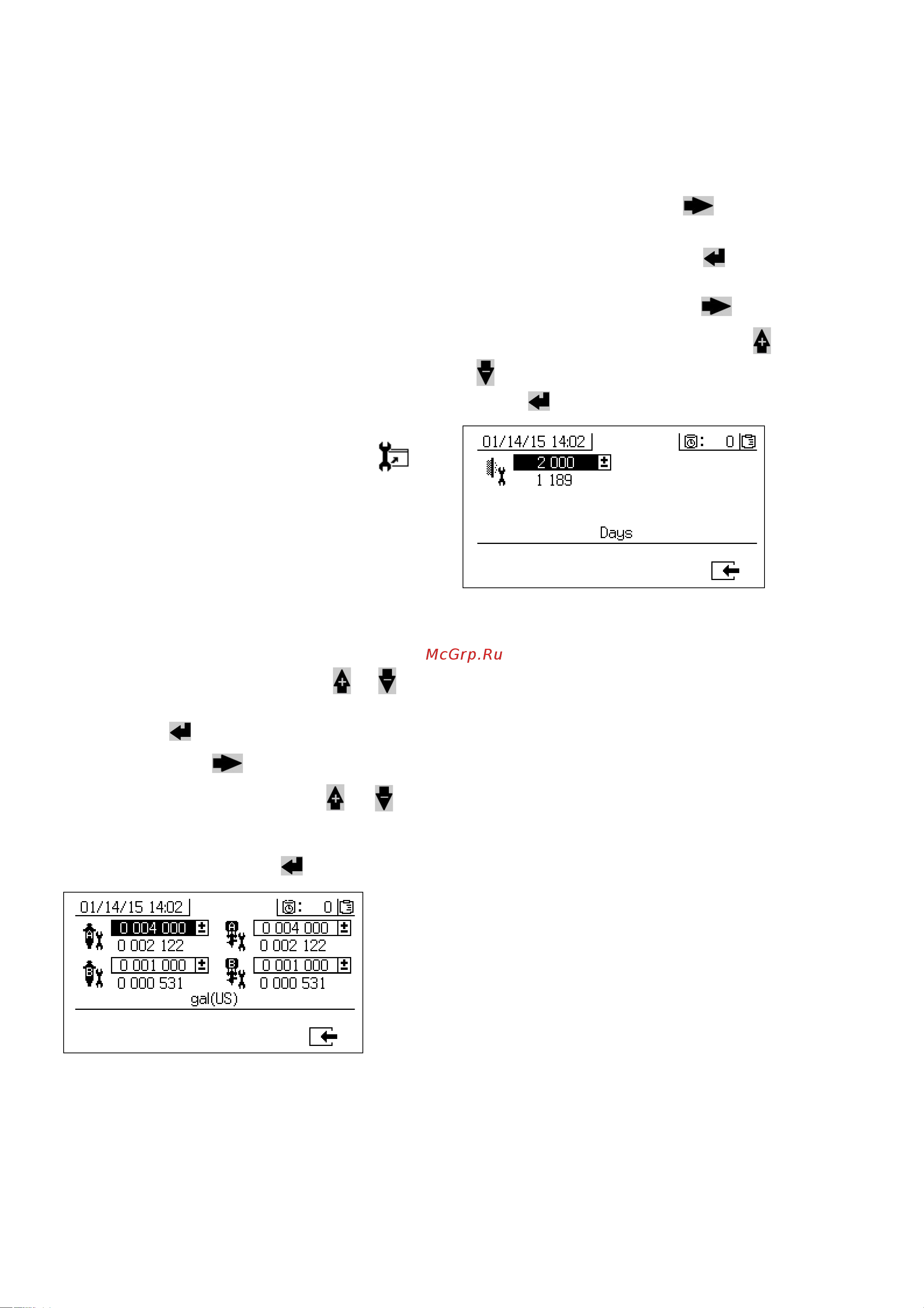

Настройка параметров технического обслуживания
Для выбора значений технического обслуживания
используются соответствующие поля, перемещаться
по которым следует с помощью кнопок и .
Чтобы сделать поле доступным для выбора, следует
нажать кнопку . Для выбора нужных цифр
используется кнопка . Для выбора доступных
значений можно использовать кнопки и .
Выполняйте необходимые действия до тех пор,
пока не установите нужное значение. Для сохранения
выбранного значения нажмите .
Настройка графика технического обслуживания
Чтобы выбрать количество дней между заменами
фильтра подаваемого воздуха (в результате чего на
экране будут появляться соответствующие
напоминания), нажмите кнопку . На экране
появится «Меню настройки параметров технического
обслуживания 2». Нажмите кнопку , чтобы
сделать поле доступным для выбора. Для выбора
нужных цифр используется кнопка . Для выбора
доступных значений используются кнопки
и . Для сохранения заданного количества дней
нажмите .
