1 Введение

Весовой терминал А01/ТВ (далее терминал) является функциональным аналогом терминала А/ТВ.

Терминал предназначен для работы в составе взвешивающих модулей ТВ-S_3, ТВ-М_3. Отличи-

тельной особенностью терминала А01/ТВ является наличие яркого светодиодного дисплея.

2 Эксплуатационно-технические характеристики

2.1 Условия эксплуатации

Диапазон рабочих температур….………………...….......................................….…от -20°С до +40°С

Относительная влажность воздуха при температуре +25 °С не более ……………………………90 %

Степень защиты по ГОСТ 14254.……………………………………………..………….……..…IP54

Электропитание:

- через сетевой адаптер от сети переменного тока с частотой (50  2) Гц, В.................от 187,0 до 253,0

2.2 Технические данные

1. Тип индикации - светодиодная.

2. Количество отображаемых десятичных знаков ……………………….………………….……...…..5

3. Масса терминала А01/ТВ нетто/брутто*, кг…………………………………..…………...….0,15/0,3

*Масса терминала брутто - масса полного комплекта терминала (Табл. 3.1), в упаковке.

4. Потребляемая мощность (в составе весов) не более....………………..……..…………..….……6 Вт

5. Средний срок службы 8 лет.

3 Комплектность

Табл. 3.1

Наименование

Кол.

Примечание

Терминал А01/ТВ

DVD-диск*

Адаптер сетевой

9В/0,5А

Гайка М4-6H.5.013 ГОСТ5927-70

Паспорт

Ключ шестигранный S4

*В состав DVD-диска входят руководства по эксплуатации и перечень центров гарантийного об-

служивания.

4 Конструкция терминала

4.1 Внешний вид терминала приведен на Рис. 4.1.

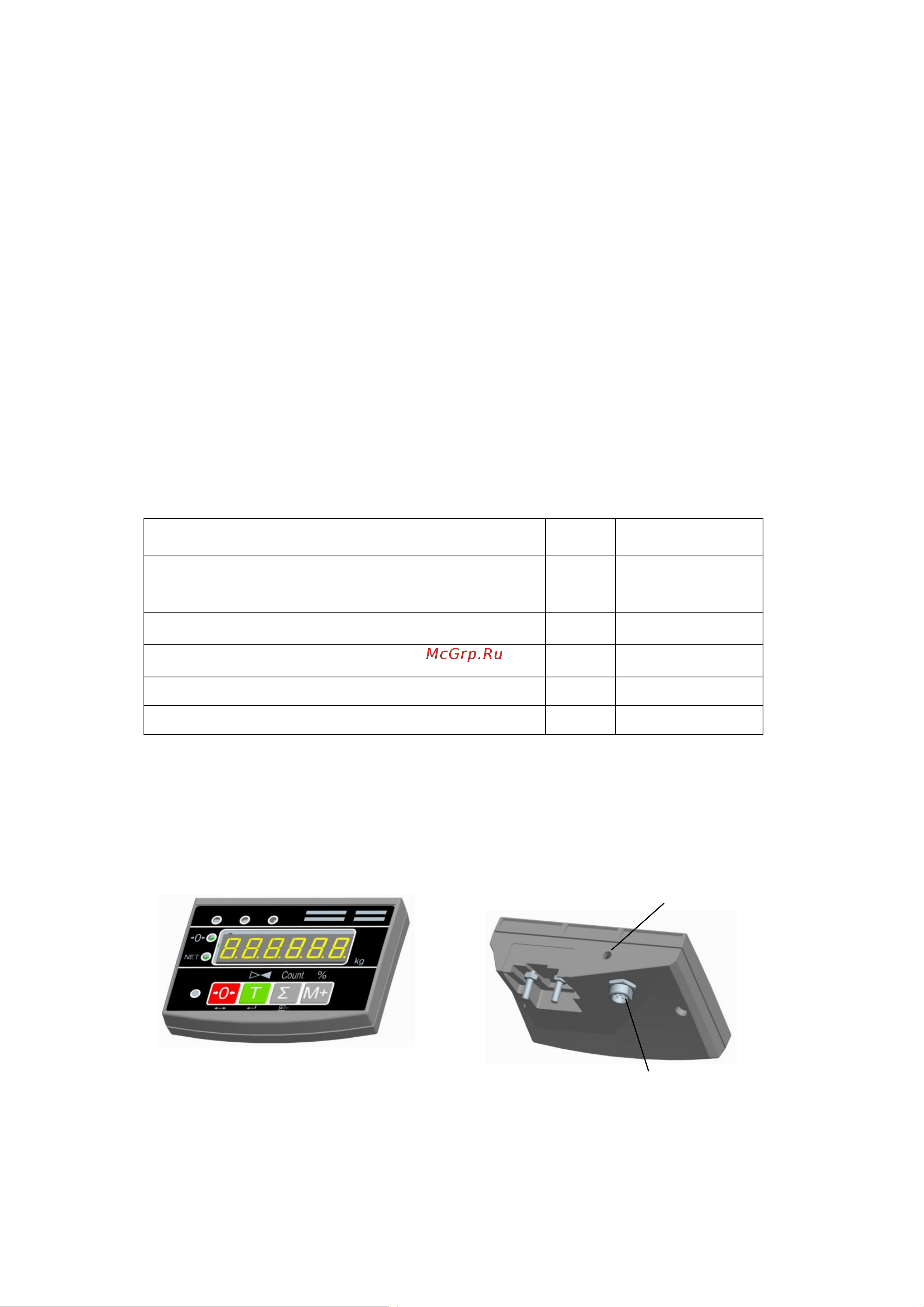

Рис. 4.1 - Терминал весовой А01/ТВ

Разъем подключения

модуля взвешивающего

Разъем подключения

сетевого адаптера
