Подготовка к эксплуатации

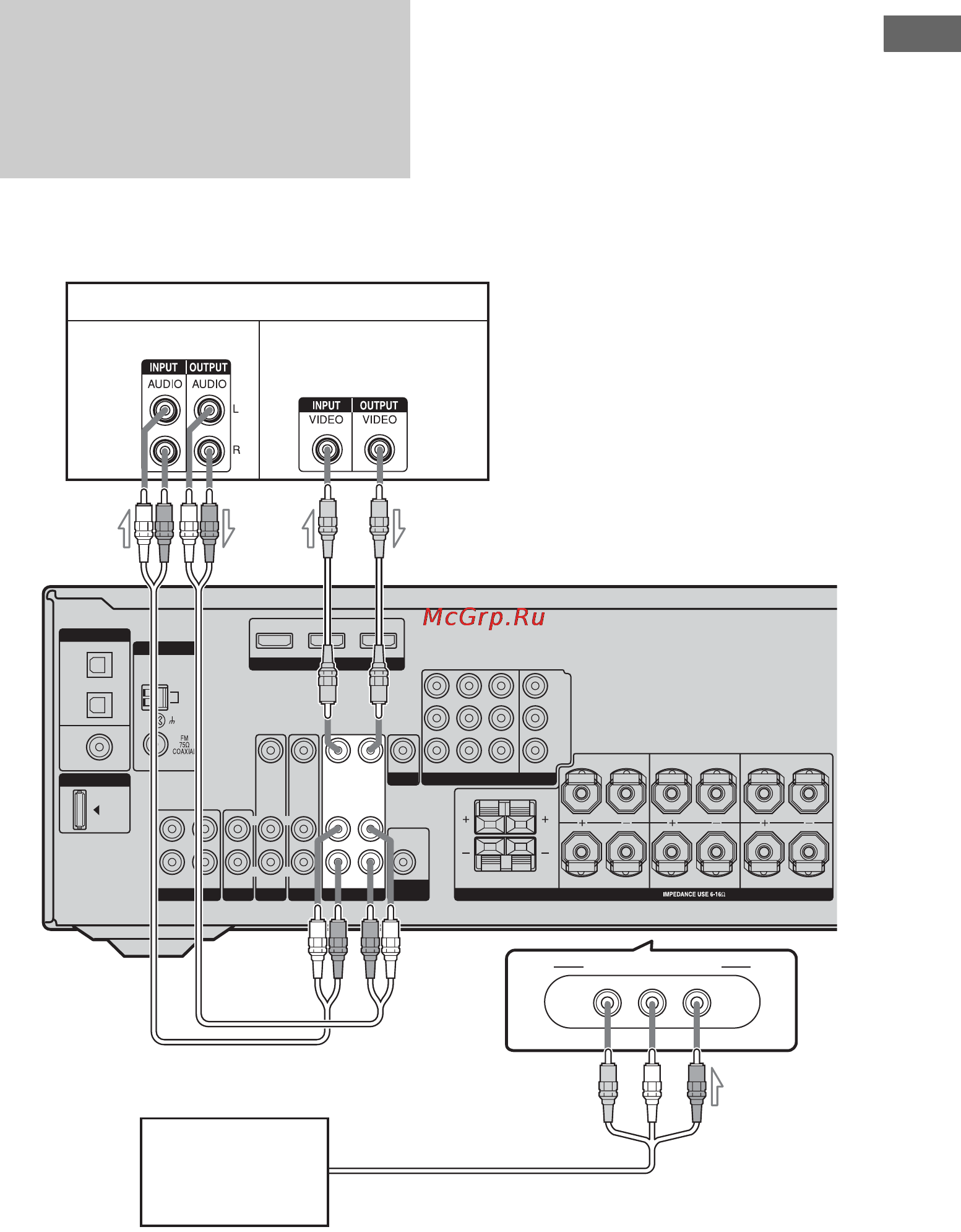

На следующем рисунке показано, как
подсоединить компонент с аналоговыми
гнездами, например видеомагнитофон и т.п.
Подсоединение
компонентов,
оснащенных
аналоговыми видео- и
аудиогнездами
DIGITAL
DMPORT
OPTICAL
SAT
IN
DVD
IN
COAXIAL
ANTENNA
VIDEO 2/
BD IN
AM
SA-CD/CD/CD-R
TV
L
R
OUT IN IN
HDMI
DVD IN VIDEO 2/BD IN OUT
SAT
AUDIO IN
VIDEO IN
DVD
VIDEO IN
VIDEO OUT
SAT IN
AUDIO OUT
L
R
L
R
MONITOR
COMPONENT VIDEO
DVD IN VIDEO 1 IN
Y
P
B
/C
B
P
R
/C
R
MONITOR OUT
SPEAKERS
FRONT B
FRONT A
L
L
R
R
SURROUND
L
R
CENTER
SURROUND BACK
VIDEO OUT VIDEO IN
L
R
VIDEO 3 IN/PORTABLE AV IN
AUDIO OUT AUDIO INAUDIO IN
VIDEO 1
SUB
WOOFER
VIDEO L AUDIO R
A
К гнездам VIDEO 3 IN/PORTABLE AV IN
(на передней панели)
C
Аудиосигналы Видеосигналы
B
A Аудиокабель (не входит в комплект)
B Видеокабель (не входит в комплект)
C Аудио/видеокабель (не входит в комплект)
Видеокамера/
игровая
видеоприставка
Видеомагнитофон
