8 Тв2.790.062РЭ (Редакция 20.2) 2018

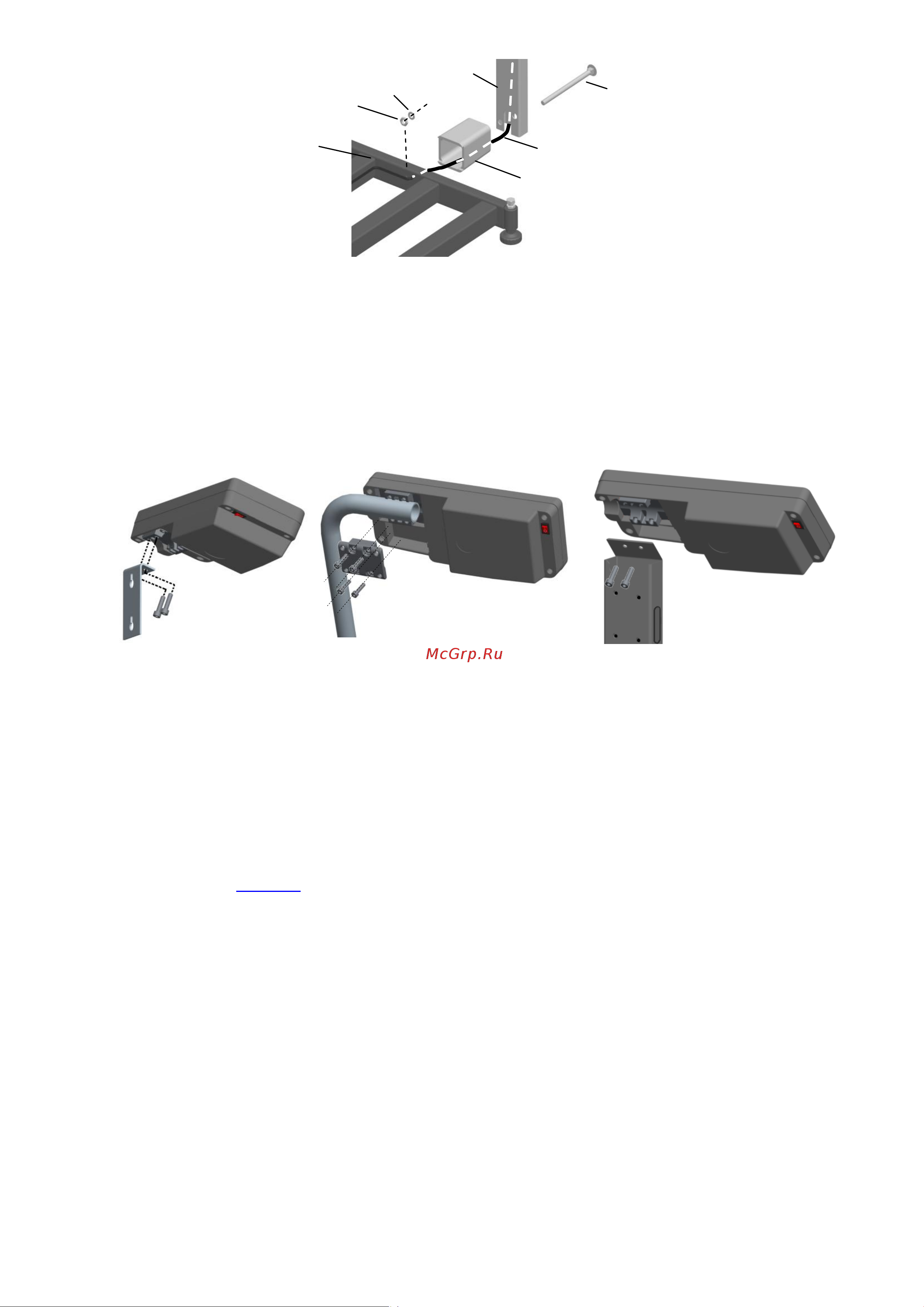

Рис. 6.3 - Крепление прямоугольной стойки к модулю ТВ-М_
5.5 Установить весы на твердой ровной поверхности. При помощи регулировочных опор выста-
вить весы по ампуле уровня таким образом, чтобы пузырек воздуха находился в центре ампулы. При
необходимости, затянуть контргайки регулировочных опор (Рис. 5.2).
5.6 Установить грузоприемную платформу.
5.7 Варианты крепления терминала А/ТВ (Рис. 5.4)
Рис. 6.4 - Варианты крепления терминала:
а - на стене и столе;
б - на круглой вращающейся стойке;
в - на прямоугольной стойке.
7 Включение
Включить весы (перед включением весов убедитесь, что грузоприемная платформа не нагружена).
По окончании теста весы включатся в рабочий режим.
8 Работа с весами
Подробное описание работы приведено в руководстве по эксплуатации «Терминал весовой А/ТВ»
на СD-диске и на сайте massa.ru.
9 Уход за весами
В ежедневное обслуживание весов входит промывка водой наружных поверхностей модуля с до-
бавлением 0,5% моющих средств.
10 Указание мер безопасности
Электропитание весов осуществляется через адаптер или аккумулятор напряжением, являющимся
сверхнизким, при котором не требуются специальных мер безопасности по ГОСТ 12.2.007.0-75.
Не допускается разборка весов и проведение ремонтных работ при включенных весах. При прове-
дении указанных работ нужно выключить весы, отключить их от сети и отсоединить аккумулятор.
Не допускается устанавливать весы на токопроводящие поверхности, которые не заземлены.
11 Упаковка
Модуль взвешивающий, терминал, стойка и сетевой адаптер должны быть помещены в мешки из
полиэтиленовой плёнки и упакованы в транспортировочную тару.
Эксплуатационная документация, отправляемая с весами, должна быть помещена в мешок из по-
лиэтиленовой плёнки и упакована в транспортировочную тару вместе с весами так, чтобы была обес-
печена её сохранность.
