7
RU
Подключение компонентов

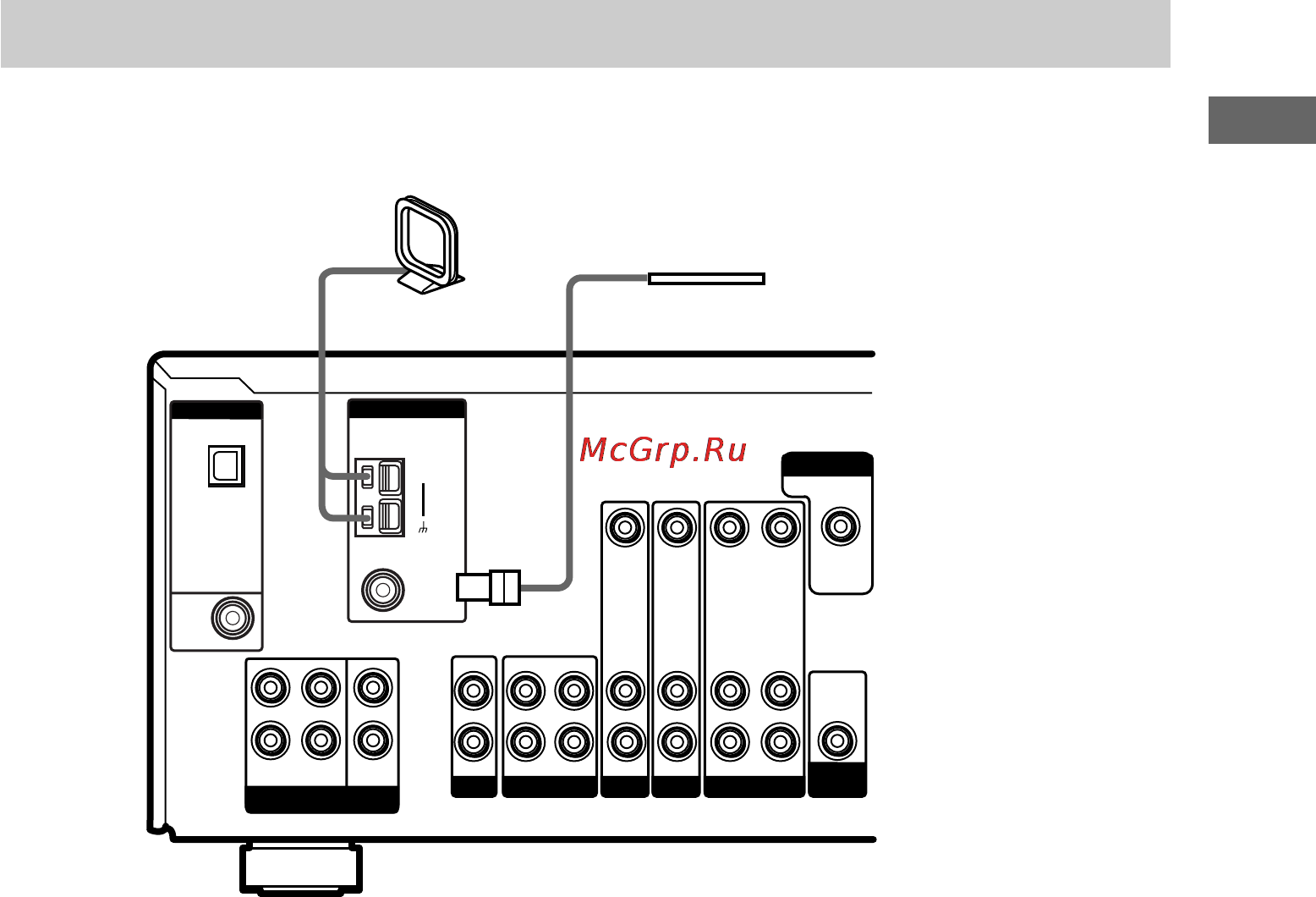

Подключение антенн
Проволочная FM-антенна*
(В комплекте)
Рамочная АМ-антенна
(В комплекте)
Примечания по подключению
антенн
• Во избежание шумовой перекрестной
помехи установите рамочную
АМ-антенну на большом расстоянии от
ресивера и других компонентов.
• Натяните проволочную FM-антенну
полностью.
• Соединенная проволочная FM-антенна
должна быть как можно
горизонтальнее.
* Форма разъема отличается в зависимости от районного кода.
IN OUT IN
CD MD/
/
TAPE
R
L
SUB
WOOFER
MULTI CH IN
FRONT SURROUND
R
L
CENTER
ANTENNA
AM
FM
75
Ω
COAXIAL
DVD/LD
IN
COAXIAL
AUDIO IN AUDIO IN AUDIO OUT
AUDIO OUT
AUDIO IN
VIDEO 1
VIDEO IN
VIDEO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
DVD/
/
LD
MONITOR
VIDEO 2
SUB
WOOFER
OPTICAL
VIDEO 2
IN
DIGITAL
