Подключение компонента к гнездам VIDEO 1

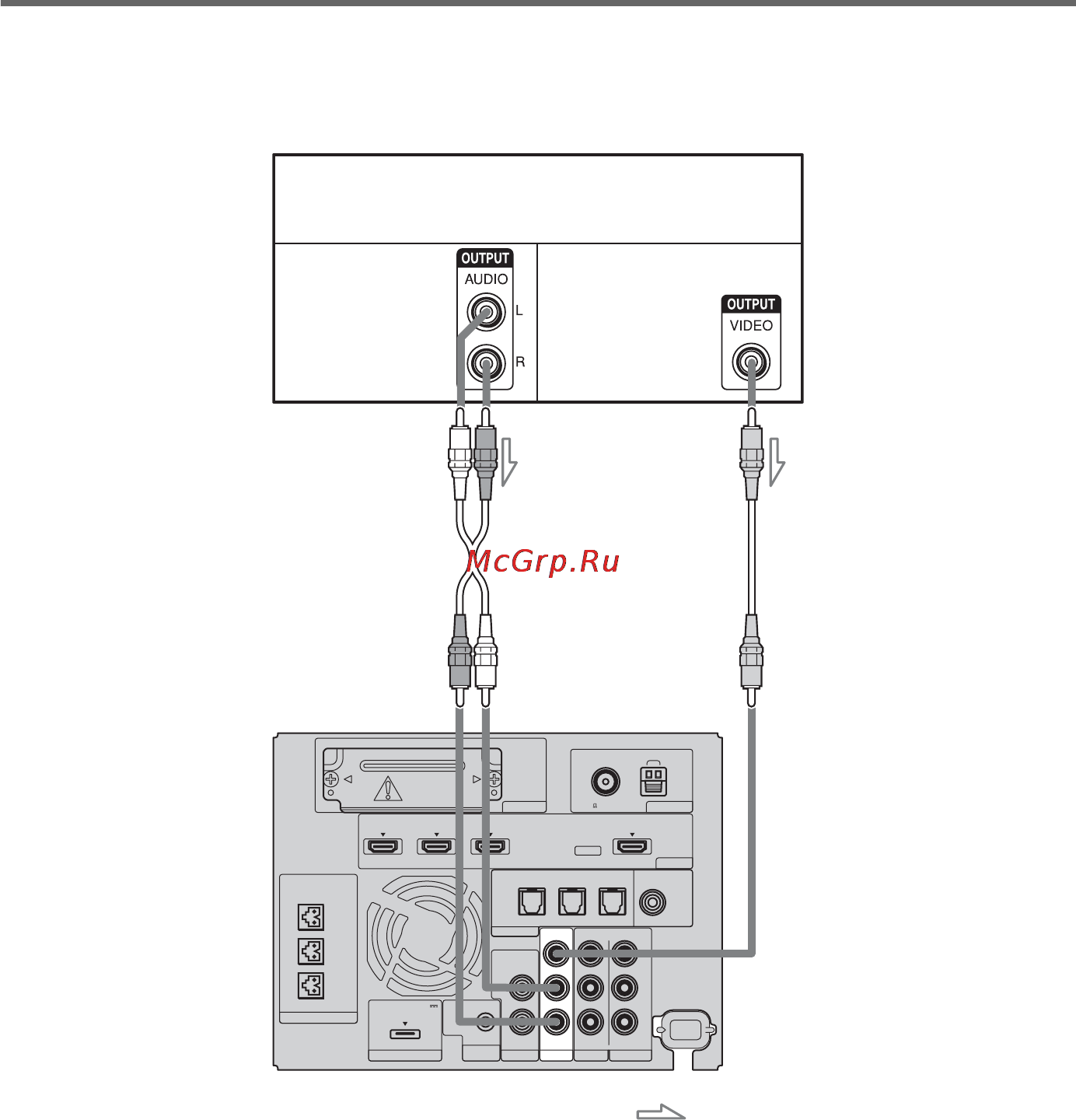

На следующем рисунке показано, как следует подключать компонент, который имеет
аналоговые гнезда.
EZW-T100 ANTENNA
HDMI
SPEAKER
TV OUTSAT/CATV INDVD IN
CENTER
ONLY FOR SS-CT500
ASSIGNABLE
AUDI O IN
L
R
AUDI O IN
VIDEO IN COMPONENT VIDEO IN
R
L
Y
R
L
BD IN
AM
FM
75 COAXIAL
DMPORT TV
REMOTE
CTRL
VIDEO 1
DC 5V
0.7A MAX
ONLY FOR
SS-CT500
VIDEO 2 VIDEO 3
PB/
C
B
PR/
C
R
OPTICAL
TV IN
COAXIAL
VIDEO 2 IN VIDEO 3 IN VIDEO 3 IN
DIGITAL
Устройство воспроизведения (записи) DVD-дисков,
игровая консоль “PlayStation 2”, спутниковый
тюнер/тюнер кабельного телевидения и т.д.
A
A Аудиокабель (приобретается
дополнительно)
B Видеокабель (приобретается
дополнительно)
Видеосигнал
: передача сигнала
B
Аудиосигнал
Задняя панель
сабвуфера
