Поиск и устранение неисправностей
3A0014R 63
Поиск и устранение неисправностей
ПРИМЕЧАНИЕ. Информацию об устранении
неисправностей и ремонте без опоры на аварийные
сигнал см. в руководстве по ремонту и спецификации
деталей распылителя XM.
Аварийные сигналы
Просмотр аварийных сигналов

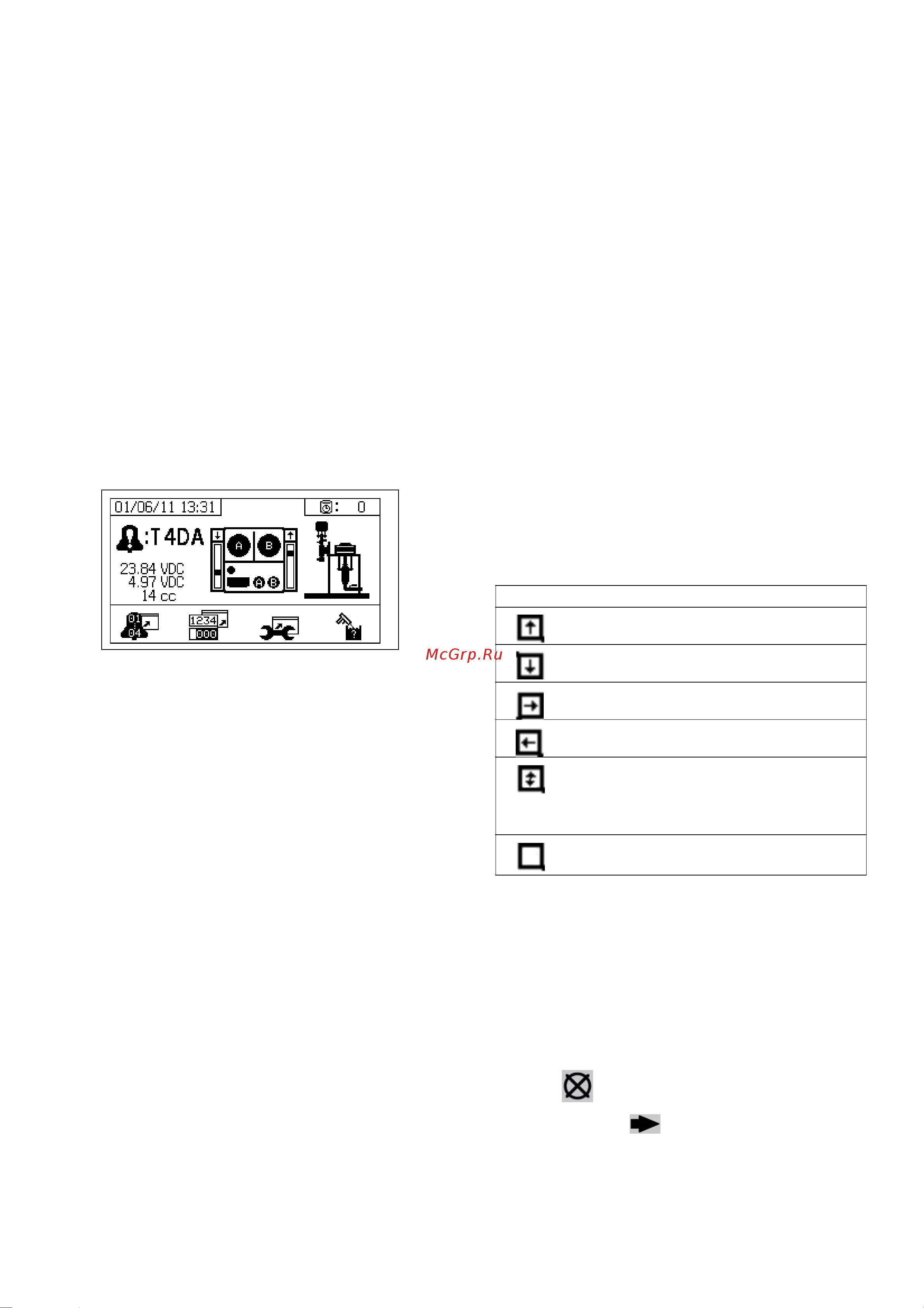

При возникновении аварийного сигнала на дисплее
автоматически появляется страница с информацией
об аварийных сигналах. На этой странице указывается
код поданного аварийного сигнала. Рядом с кодом
присутствует изображение колокольчика. Кроме того,
на странице указывается источник аварийного
сигнала. Для этого распылитель отображается
в горизонтальной и вертикальной проекции.
Предусмотрено два уровня кодов ошибок: аварийные
сигналы и рекомендации. Изображение колокольчика
обозначает аварийный сигнал. Заштрихованное
изображение колокольчика с восклицательным
знаком и тремя звуковыми предупреждениями
обозначает предупреждение. Незаштрихованное
изображение колокольчика с одним звуковым
предупреждением обозначает рекомендацию.
Рекомендации – это уведомления, которые не требуют
срочного вмешательства. Аварийные сигналы требуют
срочного вмешательства,; поэтому распылитель
автоматически прекращает работу.
Кроме того, на данной странице приводятся
диагностические сведения. Слева приведены три
строки с данными. В верхней строке указывается
напряжение источника питания. Это значение должно
составлять:
• Для PFP в неопасной зоне: 23 – 25 В
• Для PFP в опасной зоне: 10 – 14 В
В средней строке отображается напряжение,
подаваемое на все датчики, подключенные к модулю
расширенного управления жидкости. Это значение
должно составлять от 4,9 до 5,1 В.
В третьей строке отображается размер дозы насоса со
стороны A. Это значение отображается в кубических
сантиметрах (см3) и представляет собой объем,
который перекачивается со стороны А, когда
дозирующий клапан со стороны В выключен.
Оптимизация ограничения системы позволит
поддерживать это значение на низком уровне и
обеспечить хорошее перемешивание материала.
В центре страницы представлены вертикальные
гистограммы, относящиеся к работе линейного
датчика, и сведения о язычковых переключателях.
Информация по стороне A приводится слева.
Информация по стороне B приводится справа.
Позиция линейного датчика указывается на
гистограмме, которая при движении поршня насоса
перемещается вверх и вниз. В соответствии с ходом
поршня эта гистограмма должна сдвигаться от
верхнего до нижнего края страницы.
Сведения о состоянии двух язычковых переключателей,
которыми оборудованы пневматические двигатели,
приводятся над каждой вертикальной гистограммой и
сопровождаются стрелкой.
Диагностика по аварийным сигналам
Причины и способы устранения проблем для каждой
ошибки см. в разделе Коды аварийных сигналов и
устранение неполадок.
Сброс аварийных сигналов
Для сброса рекомендаций и аварийных сигналов
нажмите . На экране информации об аварийных
сигналах нажмите , чтобы вернуться к экрану
работы или управления жидкости.
Значок Функция
Перемещение вверх
Перемещение вниз
Переключение в верхней точке
Переключение в нижней точке
Активность обоих язычковых
переключателей. Проблема с
переключением или обледенением
двигателя.
Пусто: сигналы язычковых
переключателей отсутствуют – ошибка
