44
Технические характеристики
Дополнительные
принадлежности
Проекционная лампа
LMP-C163 (для замены)
Сигнальный кабель SMF-402 (HD D-sub
15-штырьковый (штекер)
y 3 фоно тип (штекер))
Некоторых пунктов может не быть в
наличии в некоторых регионах. Для
получения более подробной
информации обратитесь к
ближайшему дилеру Sony.

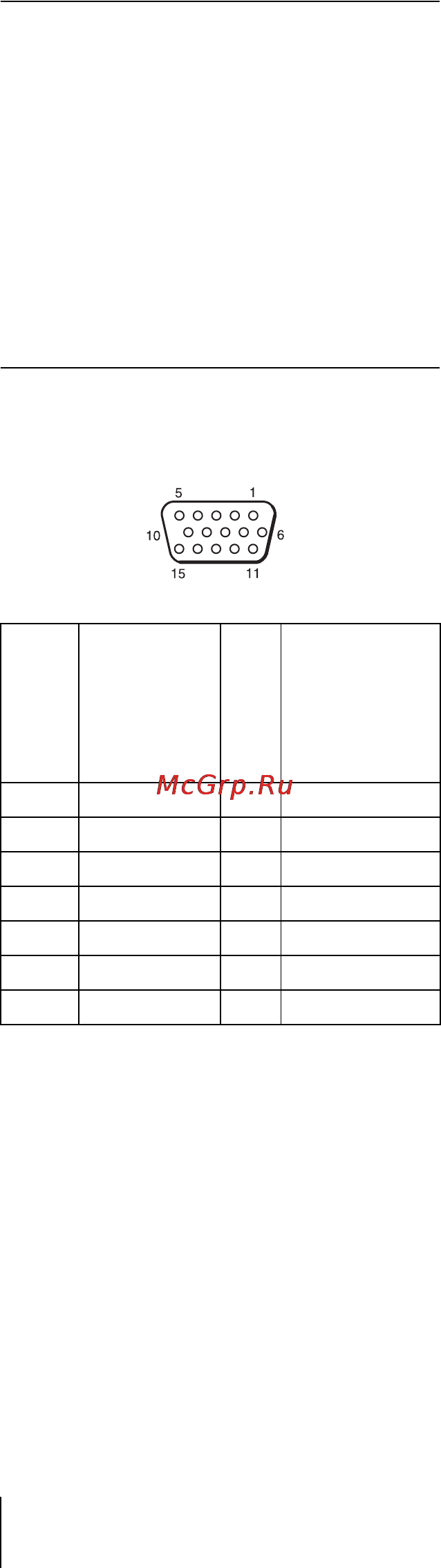

Назначение выводов
Разъем INPUT A (HD D-sub 15-
штырьковый, гнездо)
1 R/R-Y: 9 Вход
источника
питания DDC
(прямое
цифровое
управление)
2 G/Y 10 GND
3 B/B-Y: 11 GND
4 GND 12 DDC/SDA
5 RESERVE 13 HD/C.Sync
6GND (R)14VD
7GND (G)15DDC/SCL
8GND (B)
