Электрическая схема подключения дозирующего устройства представлена на рисунке 7.

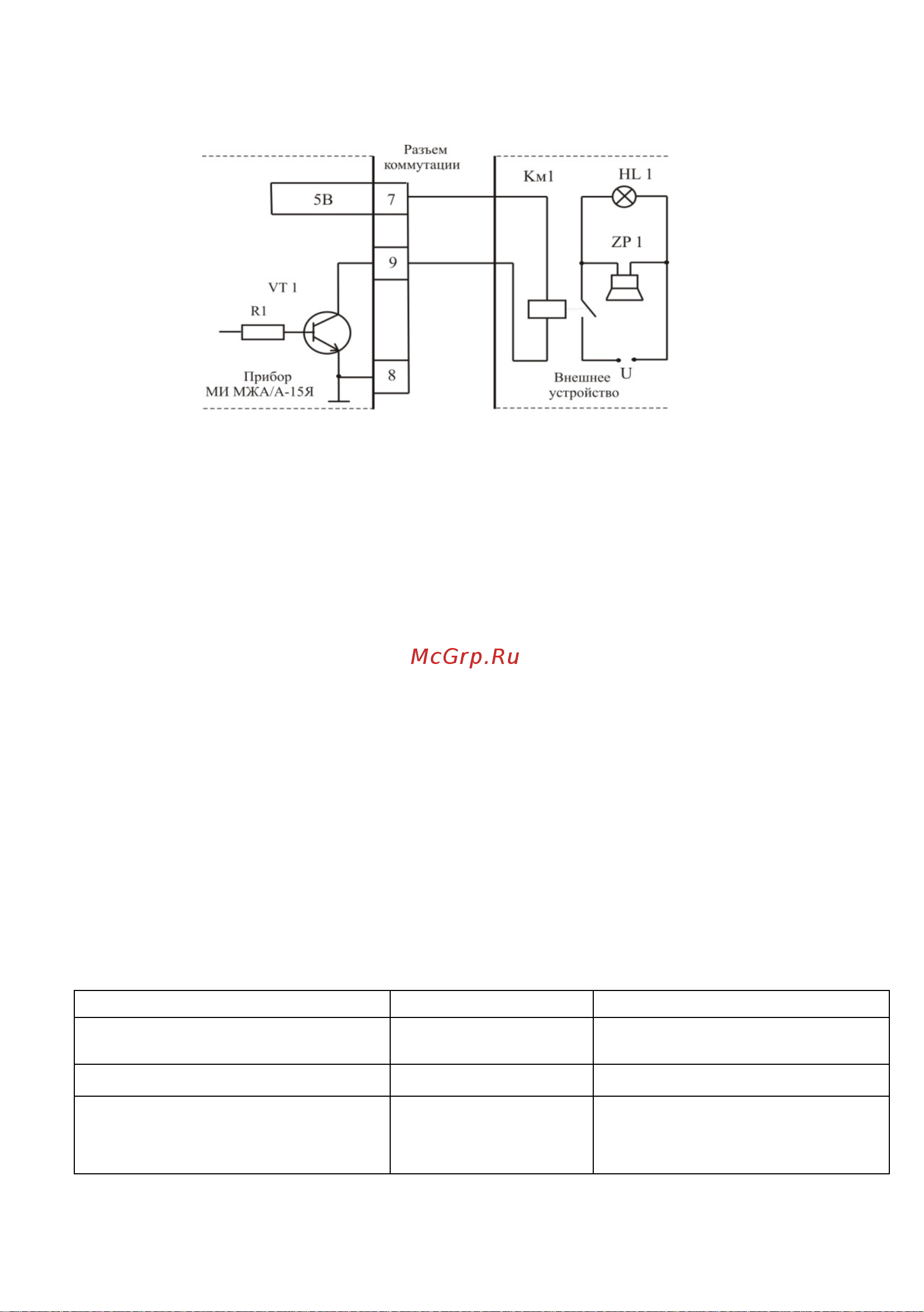

Рисунок 7. Схема подключения дозирующего устройства

Внимание: Ток нагрузки не должен превышать 100 mA .

3.4 Протоколы обмена

Прибор с установленной интерфейсной платой RS232 может быть подключен к

персональному компьютеру или другому периферийному устройству (например, к принтеру

этикеток UNS BP-1.2.). В зависимости от версии программного обеспечения прибора

возможны два протокола обмена с внешним устройством.

3.4.1 Командный протокол

Способ связи - по запросу от внешнего устройства.

При работе по последовательному порту используется следующий протокол обмена:

- скорость передачи 1200, 2400, 4800, 9600 ;

- 1 стартовый бит;

- 8 бит данных;

- контроль четности – нет;

- 1 стоповый бит.

Прибор являются ведомым устройством, периферийное – ведущим.

Список команд представлен в таблице 1.

Таблица 1.

Команда

Код команды (hex)

Передача/Прием данных

Установить показание массы в

«0»

0ch ( 00001100 )

------------------------------

Установить цену за 1 кг.

0bh ( 00001011 )

(P1)(P2)(P3)(P4)(P5)(P6)

Получить данные о массе, цене и

стоимости

0ah ( 00001010 )

(W1)(W2)(W3)(W4)(W5)(W6)

(P1)(P2)(P3)(P4)(P5)(P6)

(A1)(A2)(A3)(A4)(A5)(A6)
