8
4.2 ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ
Геометрические размеры весов, крепления и грузоприемного устройства
представлены на рисунке 4.3 и в таблице 4.1.

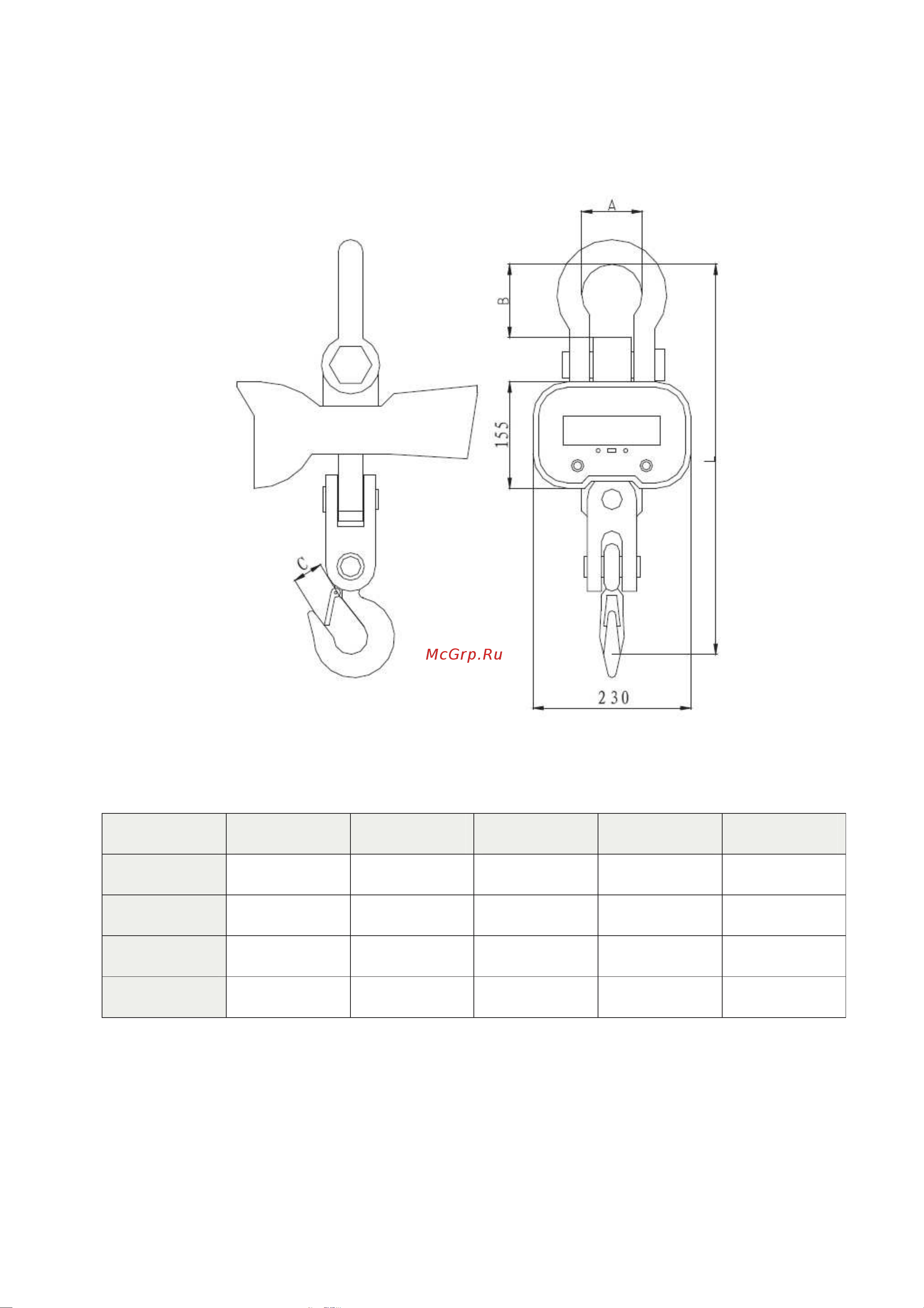

Рисунок 4.3 – Геометрические размеры весов
Таблица 4.1 – Размеры элементов весов, представленных на рисунке 4.3
Модель
L, мм A, мм B, мм C, мм Масса, кг
1THA
420 58 83 30 13
2THA
420 58 83 30 16
3THA
420 58 83 30 16
5THA
585 92 135 45 25
