Dell Vostro 470 /470-9889/ [51/69] Извлечение переднего usb модуля
![Dell Vostro 470 /470-9889/ [51/69] Извлечение переднего usb модуля](/views2/1090946/page51/bg33.png)
18
Извлечение переднего USB-модуля
1. Выполните процедуры, приведенные в разделе «Подготовка к работе с внутренними компонентами
компьютера».
2. Снимите крышку.
3. Снимите лицевую панель.

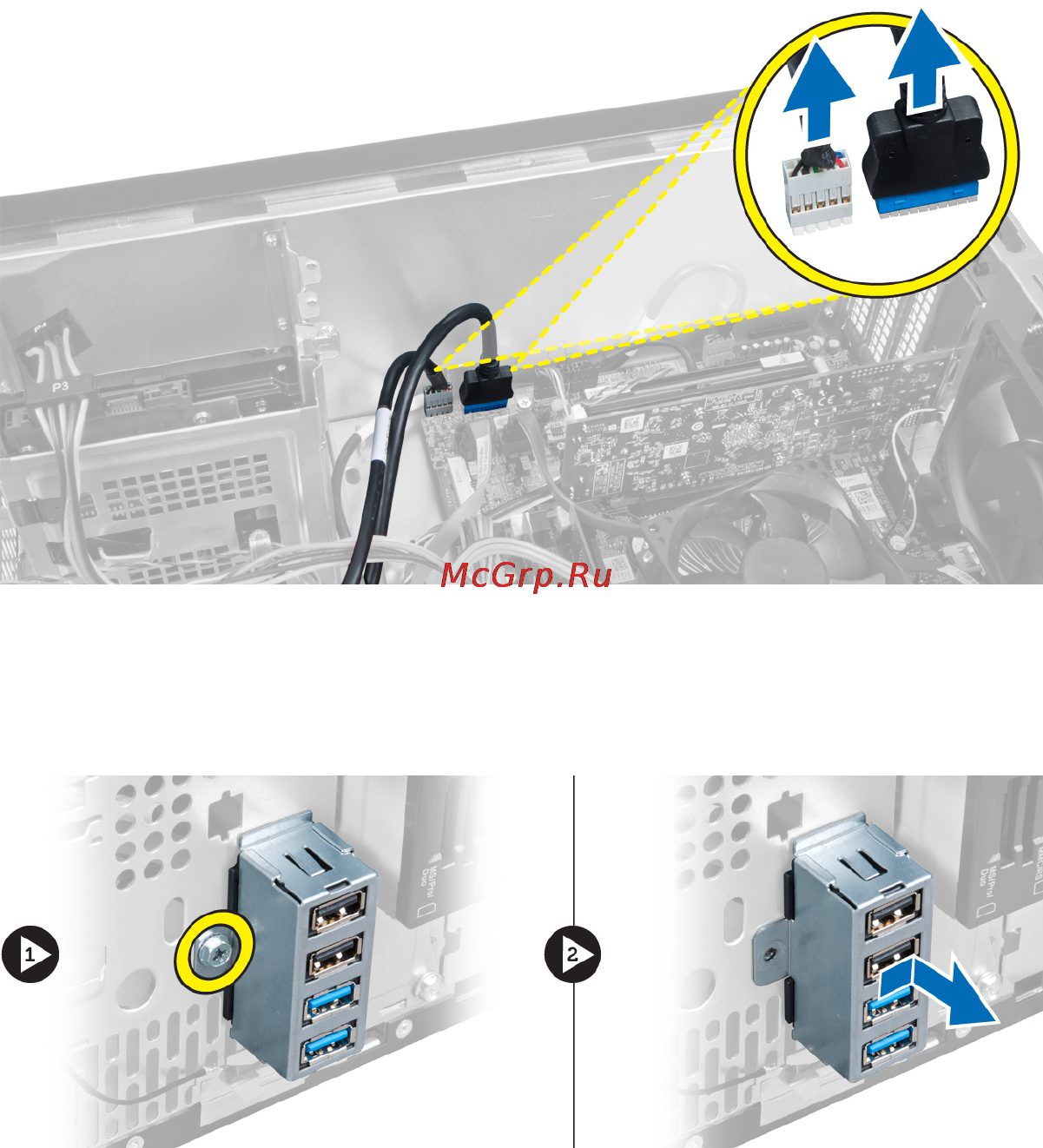

4. Отсоедините кабель передачи данных переднего USB-модуля и кабель питания от системной платы.
Рисунок 49.
5. Открутите винт, которым передний USB-модуль крепится к передней лицевой панели, и извлеките
передний USB-модуль из компьютера.
Рисунок 50.
Установка переднего USB-модуля
1. Расположите передний USB-модуль на лицевой панели и установите винт, которым передний USB-модуль
крепится к лицевой панели.
2. Подсоедините кабель переднего USB-модуля к системной плате.
3. Установите лицевую панель.
51
