Ремонт

332647J 61

Вентиляторы

1. Отсоедините кабель (80) от вентилятора (16). При

включенном питании электродвигателя проверьте

напряжение линии на разъемах кабеля (100–120 или

200–240 В перем. тока).

2. Если значение напряжения находится в

пределах диапазона, описанного для данной

системы, значит, неисправен вентилятор.

Отверните винты, которыми вентилятор

прикреплен к защитному экрану (17). Установите

новый вентилятор, выполнив действия в обратном

порядке.

3. Если значение напряжения находится в

пределах надлежащего диапазона, проверьте

подсоединение кабеля вентилятора к клеммным

колодкам 1 и 2; см. РИС. 23 на стр. 79.

Датчики уровня материала в

баке

Регулировка

Отрегулируйте положение датчика (57) уровня

материала в баке так, чтобы он касался поверхности

бака.

1. Ослабьте контргайки датчика и прижмите

датчик (57) к баку.

2. Вращайте внутреннюю контргайку, пока она не

окажется заподлицо с поверхностью бака, а затем

затяните ее еще на один оборот.

3. Подтяните внешнюю контргайку.

Замена

1. Ослабьте контргайки и удалите блок датчика

уровня (57).

2. Снимите бак подачи. См. раздел Снятие бака

подачи на стр. 44.

3. Разрежьте стяжки, которыми кабель датчика

прикреплен к тележке.

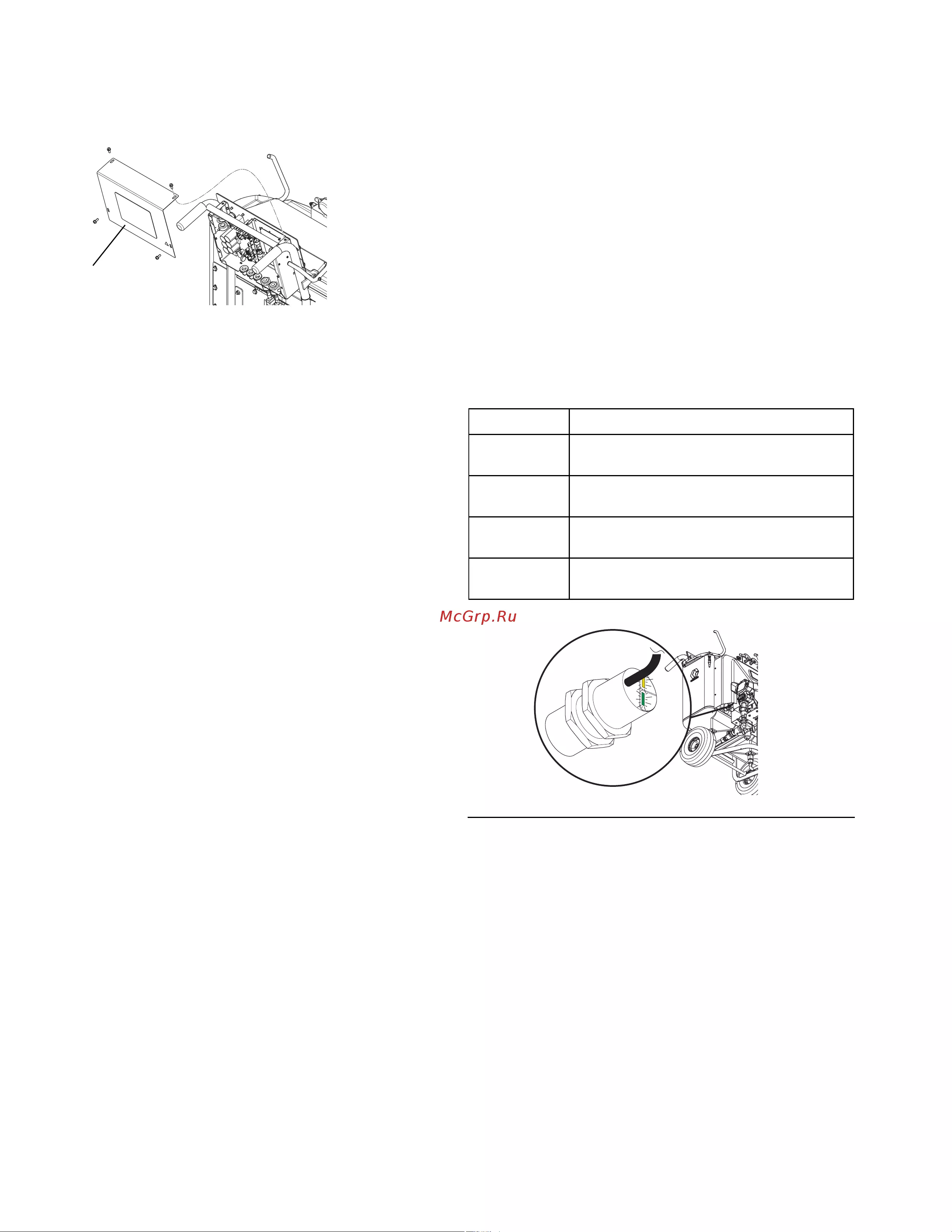

РИС. 20Вентиляторы

ti21848a

ti21849a
