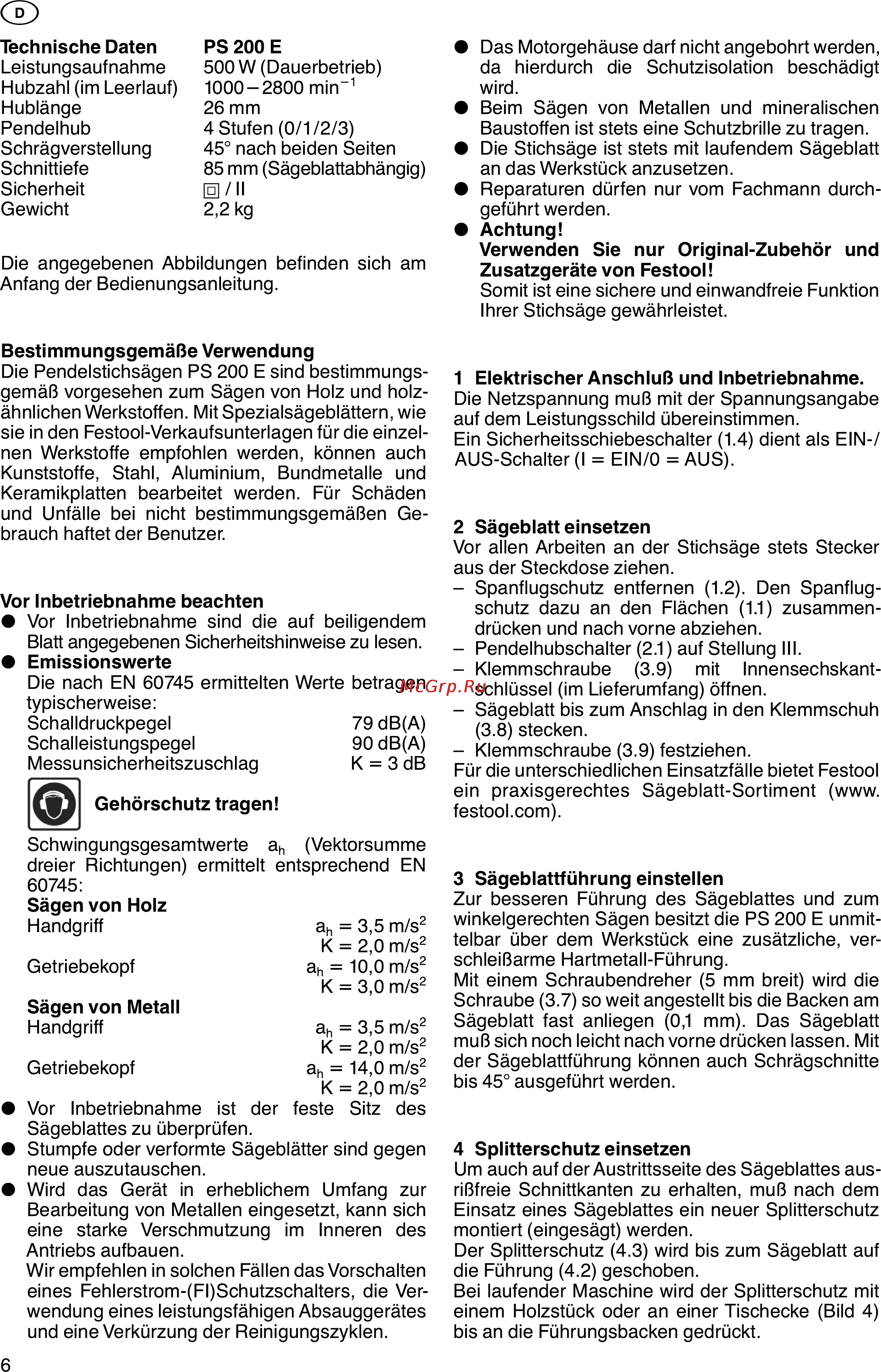

Technische Daten Leistungsaufnahme Hubzahl im Leerlauf Hublänge Pendelhub Schrägverstellung Schnittiefe Sicherheit Gewicht PS 200 E 500 W Dauerbetrieb 1000 2800 min 1 26 mm 4 Stufen 0 1 2 3 45 nach beiden Seiten 85 mm Sägeblattabhängig ö II 2 2 kg Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung Bestimmungsgemäße Verwendung Die Pendelstichsägen PS 200 E sind bestimmungs gemäß vorgesehen zum Sägen von Holz und holz ähnlichen Werkstoffen Mit Spezialsägeblättern wie sie in den Festool Verkaufsunterlagen für die einzel nen Werkstoffe empfohlen werden können auch Kunststoffe Stahl Aluminium Bundmetalle und Keramikplatten bearbeitet werden Für Schäden und Unfälle bei nicht bestimmungsgemäßen Ge brauch haftet der Benutzer Vor Inbetriebnahme beachten Vor Inbetriebnahme sind die auf heiligendem Blatt angegebenen Sicherheitshinweise zu lesen Emissionswerte Die nach EN 60745 ermittelten Werte betragen typischerweise Schalldruckpegel 79 dB A Schalleistungspegel 90 dB A Messunsicherheitszuschlag K 3 dB Gehörschutz tragen Schwingungsgesamtwerte ah Vektorsumme dreier Richtungen ermittelt entsprechend EN 60745 Sägen von Holz Handgriff ah 3 5 m s2 K 2 0 m s2 Getriebekopf ah 10 0 m s2 K 3 0 m s2 Sägen von Metall Handgriff ah 3 5 m s2 K 2 0 m s2 Getriebekopf ah 14 0 m s2 K 2 0 m s2 Vor Inbetriebnahme ist der feste Sitz des Sägeblattes zu überprüfen Stumpfe oder verformte Sägeblätter sind gegen neue auszutauschen Wird das Gerät in erheblichem Umfang zur Bearbeitung von Metallen eingesetzt kann sich eine starke Verschmutzung im Inneren des Antriebs aufbauen Wir empfehlen in solchen Fällen das Vorschalten eines Fehlerstrom FI Schutzschalters die Ver wendung eines leistungsfähigen Absauggerätes und eine Verkürzung der Reinigungszyklen 6 Das Motorgehäuse darf nicht angebohrt werden da hierdurch die Schutzisolation beschädigt wird Beim Sägen von Metallen und mineralischen Baustoffen ist stets eine Schutzbrille zu tragen Die Stichsäge ist stets mit laufendem Sägeblatt an das Werkstück anzusetzen Reparaturen dürfen nur vom Fachmann durch geführt werden Achtung Verwenden Sie nur Original Zubehör und Zusatzgeräte von Festool Somit ist eine sichere und einwandfreie Funktion Ihrer Stichsäge gewährleistet 1 Elektrischer Anschluß und Inbetriebnahme Die Netzspannung muß mit der Spannungsangabe auf dem Leistungsschild übereinstimmen Ein Sicherheitsschiebeschalter 1 4 dient als EIN AUS Schalter I EIN 0 AUS 2 Sägeblatt einsetzen Vor allen Arbeiten an der Stichsäge stets Stecker aus der Steckdose ziehen Spanflugschutz entfernen 1 2 Den Spanflug schutz dazu an den Flächen 1 1 zusammen drücken und nach vorne abziehen Pendelhubschalter 2 1 auf Stellung III Klemmschraube 3 9 mit Innensechskant schlüssel im Lieferumfang öffnen Sägeblatt bis zum Anschlag in den Klemmschuh 3 8 stecken Klemmschraube 3 9 festziehen Für die unterschiedlichen Einsatzfälle bietet Festool ein praxisgerechtes Sägeblatt Sortiment www festool com 3 Sägeblattführung einstellen Zur besseren Führung des Sägeblattes und zum winkelgerechten Sägen besitzt die PS 200 E unmit telbar über dem Werkstück eine zusätzliche ver schleißarme Hartmetall Führung Mit einem Schraubendreher 5 mm breit wird die Schraube 3 7 so weit angestellt bis die Backen am Sägeblatt fast anliegen 0 1 mm Das Sägeblatt muß sich noch leicht nach vorne drücken lassen Mit der Sägeblattführung können auch Schrägschnitte bis 45 ausgeführt werden 4 Splitterschutzeinsetzen Um auch auf der Austrittsseite des Sägeblattes aus rißfreie Schnittkanten zu erhalten muß nach dem Einsatz eines Sägeblattes ein neuer Splitterschutz montiert eingesägt werden Der Splitterschutz 4 3 wird bis zum Sägeblatt auf die Führung 4 2 geschoben Bei laufender Maschine wird der Splitterschutz mit einem Holzstück oder an einer Tischecke Bild 4 bis an die Führungsbacken gedrückt
