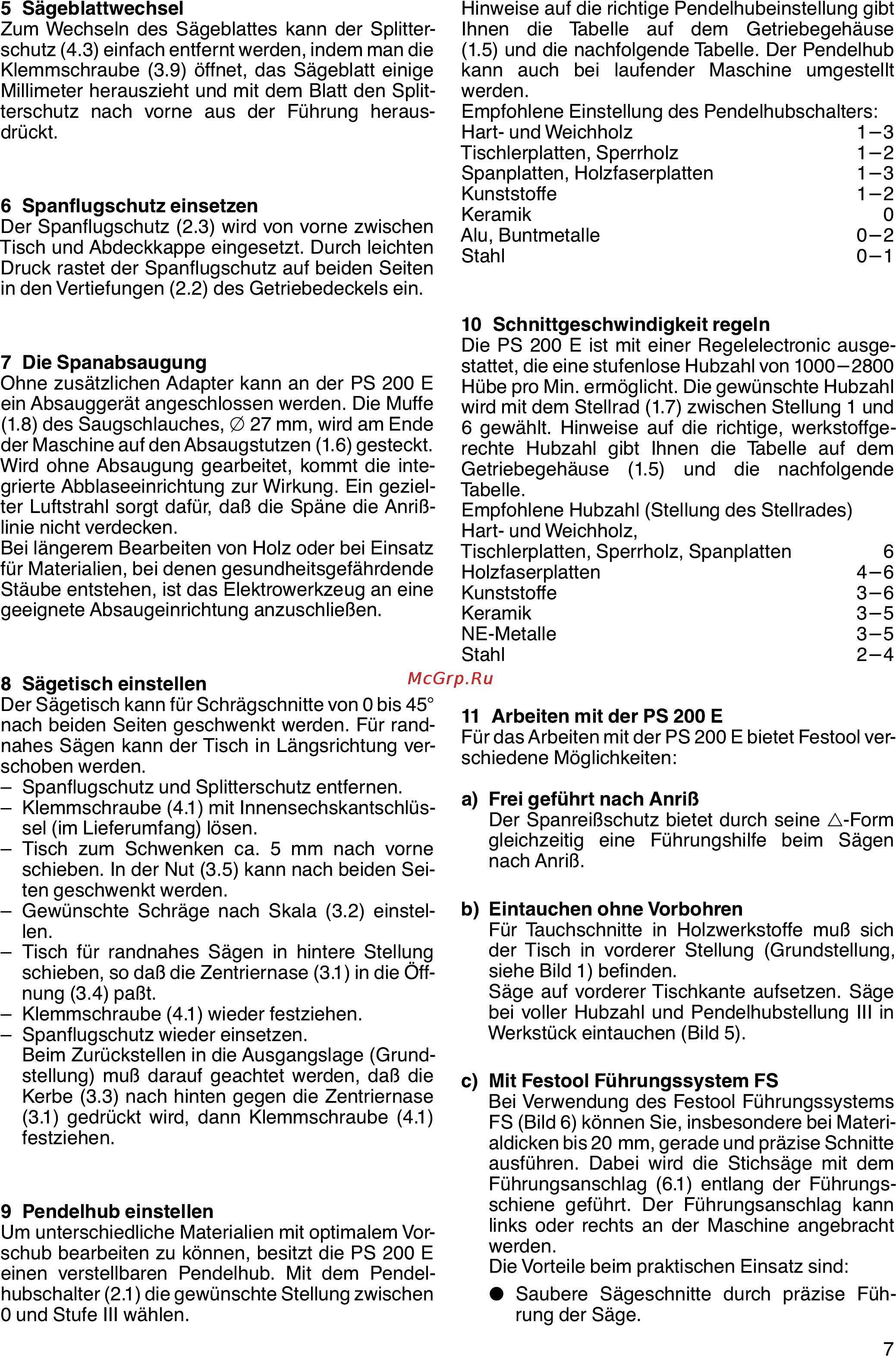

5 Sägeblattwechsel Zum Wechseln des Sägeblattes kann der Splitter schutz 4 3 einfach entfernt werden indem man die Klemmschraube 3 9 öffnet das Sägeblatt einige Millimeter herauszieht und mit dem Blatt den Split terschutz nach vorne aus der Führung heraus drückt 6 Spanflugschutz einsetzen Der Spanflugschutz 2 3 wird von vorne zwischen Tisch und Abdeckkappe eingesetzt Durch leichten Druck rastet der Spanflugschutz auf beiden Seiten in den Vertiefungen 2 2 des Getriebedeckels ein 7 Die Spanabsaugung Ohne zusätzlichen Adapter kann an der PS 200 E ein Absauggerät angeschlossen werden Die Muffe 1 8 des Saugschlauches 0 27 mm wird am Ende der Maschine auf den Absaugstutzen 1 6 gesteckt Wird ohne Absaugung gearbeitet kommt die inte grierte Abblaseeinrichtung zur Wirkung Ein geziel ter Luftstrahl sorgt dafür daß die Späne die Anriß linie nicht verdecken Bei längerem Bearbeiten von Holz oder bei Einsatz für Materialien bei denen gesundheitsgefährdende Stäube entstehen ist das Elektrowerkzeug an eine geeignete Absaugeinrichtung anzuschließen 8 Sägetisch einstellen Der Sägetisch kann für Schrägschnitte von 0 bis 45 nach beiden Seiten geschwenkt werden Für rand nahes Sägen kann der Tisch in Längsrichtung ver schoben werden Spanflugschutz und Splitterschutz entfernen Klemmschraube 4 1 mit Innensechskantschlüs sel im Lieferumfang lösen Tisch zum Schwenken ca 5 mm nach vorne schieben In der Nut 3 5 kann nach beiden Sei ten geschwenkt werden Gewünschte Schräge nach Skala 3 2 einstel len Tisch für randnahes Sägen in hintere Stellung schieben so daß die Zentriernase 3 1 in die Öff nung 3 4 paßt Klemmschraube 4 1 wieder festziehen Spanflugschutz wieder einsetzen Beim Zurückstellen in die Ausgangslage Grund stellung muß darauf geachtet werden daß die Kerbe 3 3 nach hinten gegen die Zentriernase 3 1 gedrückt wird dann Klemmschraube 4 1 festziehen 9 Pendelhub einstellen Um unterschiedliche Materialien mit optimalem Vor schub bearbeiten zu können besitzt die PS 200 E einen verstellbaren Pendelhub Mit dem Pendel hubschalter 2 1 die gewünschte Stellung zwischen 0 und Stufe III wählen Hinweise auf die richtige Pendelhubeinstellung gibt Ihnen die Tabelle auf dem Getriebegehäuse 1 5 und die nachfolgende Tabelle Der Pendelhub kann auch bei laufender Maschine umgestellt werden Empfohlene Einstellung des Pendelhubschalters Hart und Weichholz 1 3 Tischlerplatten Sperrholz 1 2 Spanplatten Holzfaserplatten 1 3 Kunststoffe 1 2 Keramik 0 Alu Buntmetalle 0 2 Stahl 0 1 10 Schnittgeschwindigkeit regeln Die PS 200 E ist mit einer Regelelectronic ausge stattet die eine stufenlose Hubzahl von 1000 2800 Hübe pro Min ermöglicht Die gewünschte Hubzahl wird mit dem Stellrad 1 7 zwischen Stellung 1 und 6 gewählt Hinweise auf die richtige werkstoffge rechte Hubzahl gibt Ihnen die Tabelle auf dem Getriebegehäuse 1 5 und die nachfolgende Tabelle Empfohlene Hubzahl Stellung des Stellrades Hart und Weichholz Tischlerplatten Sperrholz Spanplatten 6 Holzfaserplatten 4 6 Kunststoffe 3 6 Keramik 3 5 NE Metalle 3 5 Stahl 2 4 11 Arbeiten mit der PS 200 E Für das Arbeiten mit der PS 200 E bietet Festool ver schiedene Möglichkeiten a Frei geführt nach Anriß Der Spanreißschutz bietet durch seine gleichzeitig eine Führungshilfe beim nach Anriß Form Sägen b Eintauchen ohne Vorbohren Für Tauchschnitte in Holzwerkstoffe muß sich der Tisch in vorderer Stellung Grundstellung siehe Bild 1 befinden Säge auf vorderer Tischkante aufsetzen Säge bei voller Hubzahl und Pendelhubstellung III in Werkstück eintauchen Bild 5 c Mit Festool Führungssystem FS Bei Verwendung des Festool Führungssystems FS Bild 6 können Sie insbesondere bei Materi aldicken bis 20 mm gerade und präzise Schnitte ausführen Dabei wird die Stichsäge mit dem Führungsanschlag 6 1 entlang der Führungs schiene geführt Der Führungsanschlag kann links oder rechts an der Maschine angebracht werden Die Vorteile beim praktischen Einsatz sind Saubere Sägeschnitte rung der Säge durch präzise Füh 7
