6 Тв5.179.038РЭ (Редакция 11.2)2019

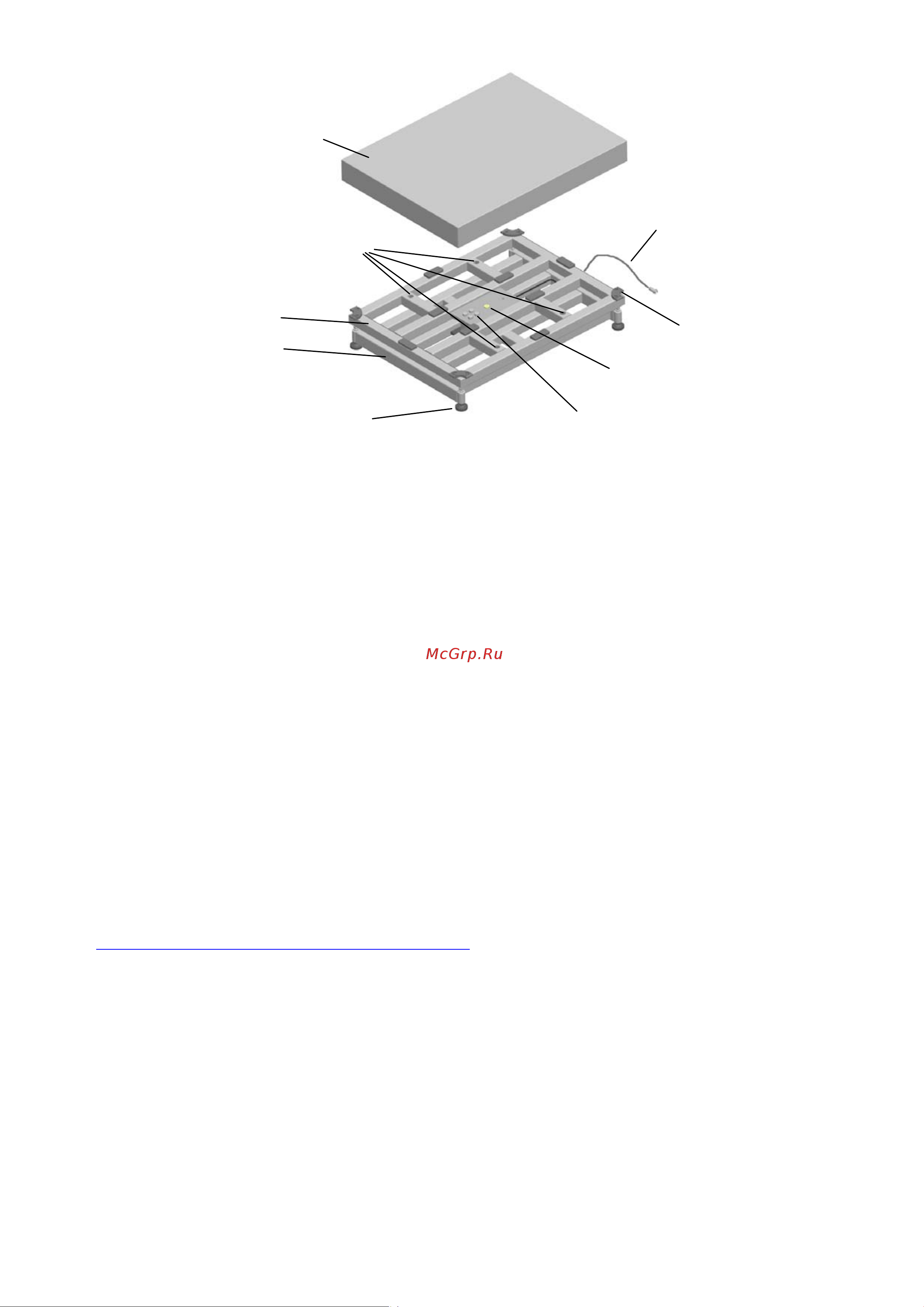

Рис. 4.2 – Модуль взвешивающий ТВ-М_
5 Сборка
Инструменты, необходимые для сборки:
- ключ S4 для винтов с внутренним шестигранником ГОСТ 11737-93;
- ключ S6 для винтов с внутренним шестигранником ГОСТ 11737-93 (для сборки модуля ТВ-S);
- ключ гаечный S17 ГОСТ 11737-93 (для сборки модуля ТВ-М).
• Распаковать модуль.
• Снять грузоприемную платформу. Вынуть транспортировочные вкладыши (Рис. 4.1, Рис. 4.2).
• Ввернуть регулировочные опоры.
• В модуле ТВ-S срезать и удалить транспортировочную ленту и вывернуть два транспорти-
ровочных винта-упора, вращая их только против часовой стрелки.
Вращение транспортировочных винтов-упоров по часовой стрелке может привести к деформа-
ции датчика и выходу модуля из строя.
5.1 Сборка весов ТВ-S, ТВ-М без стойки
• Соединить кабель модуля с терминалом. Установить терминал в удобном для работы месте
(см. руководство по эксплуатации терминалов на сайте АО «МАССА-К»
http://www.massa.ru/products/vesovye-terminaly/).
• Установить грузоприемную платформу.
При необходимости увеличения расстояния между модулем и терминалом используйте удлини-
тельный кабель, входящий в комплект модуля.
5.2 Сборка весов ТВ-S_ с круглой, вращающейся стойкой
• Сдвинуть стойку S2 в направлении, указанном стрелкой (Рис. 5.1), обеспечив расстояние L =
(3÷5) мм от края стойки до края кронштейна.
Вращая стойку, установить ее в удобное для работы положение и зафиксировать, плотно затянув
винты в кронштейнах основания (восемь винтов). На входе в стойку оставить припуск кабеля длиной
20÷30 мм.
Ампула
уровня
Винты
крепления датчика
Кабель
Регулировочная опора
с контргайкой
(4 шт.)
Корпус
Грузоприемная
платформа
Основани
е
Резиновый
амортизатор
(12 шт.)
Место установки транспор-
тировочного вкладыша
(4 шт.)
