4
ОБЩЕЕ ОПИСАНИЕ.
ALTO OEX600 – СИСТЕМА УСИЛЕНИЯ, ВЫПОЛНЕННАЯ В ВИДЕ ПЛАСТИКОВОГО СОСТАВНОГО КОНТЕЙНЕРА С
КОЛЕСАМИ, ВКЛЮЧАЕТ В СЕБЯ МИКШЕР С ЦИФРОВЫМИ ЭФФЕКТАМИ, ЛЕВУЮ И ПРАВУЮ КОЛОНКИ И САБВУФЕР. В
КОМПЛЕКТ ТАКЖЕ ВХОДЯТ СТОЙКИ И КАБЕЛИ ДЛЯ КОЛОНОК, СЕТЕВЫЕ И ЗВУКОВЫЕ КАБЕЛИ.
ОСНОВНЫЕ ХАРАКТЕРИСТКИ:
ДВА 2-ПОЛОСНЫХ САТЕЛЛИТА + 12” САБВУФЕР + 6-КАНАЛЬНЫЙ МИКШЕР
5 МИКРОФОННЫХ XLR ВХОДА С НИЗКОШУМЯЩИМИ ПРЕДУСИЛИТЕЛЯМИ
ФАНТОМНОЕ ПИТАНИЕ +48 В
1 СТЕРЕО ВХОД
3-ПОЛОСНЫЙ ЭКВАЛАЙЗЕР НА КАЖДЫЙ КАНАЛ
24-БИТНЫЕ ЦИФРОВЫЕ ЭФФЕКТЫ (16 ПРЕСЕТОВ)
МОЩНОСТЬ: 600 ВТ ПИКОВАЯ / 300 ВТ RMS (75 ВТ КАЖДЫЙ САТЕЛЛИТ + 150 ВТ САБВУФЕР)
В КОМПЛЕКТ ВХОДЯТ СЛЕДУЮЩИЕ АКСЕССУАРЫ:
- ДВЕ СТОЙКИ
- СЕТЕВОЙ КАБЕЛЬ
- ЗВУКОВОЙ КАБЕЛЬ 1 Х 2 М
- КАБЕЛИ ДЛЯ КОЛОНОК 2 Х 7 М

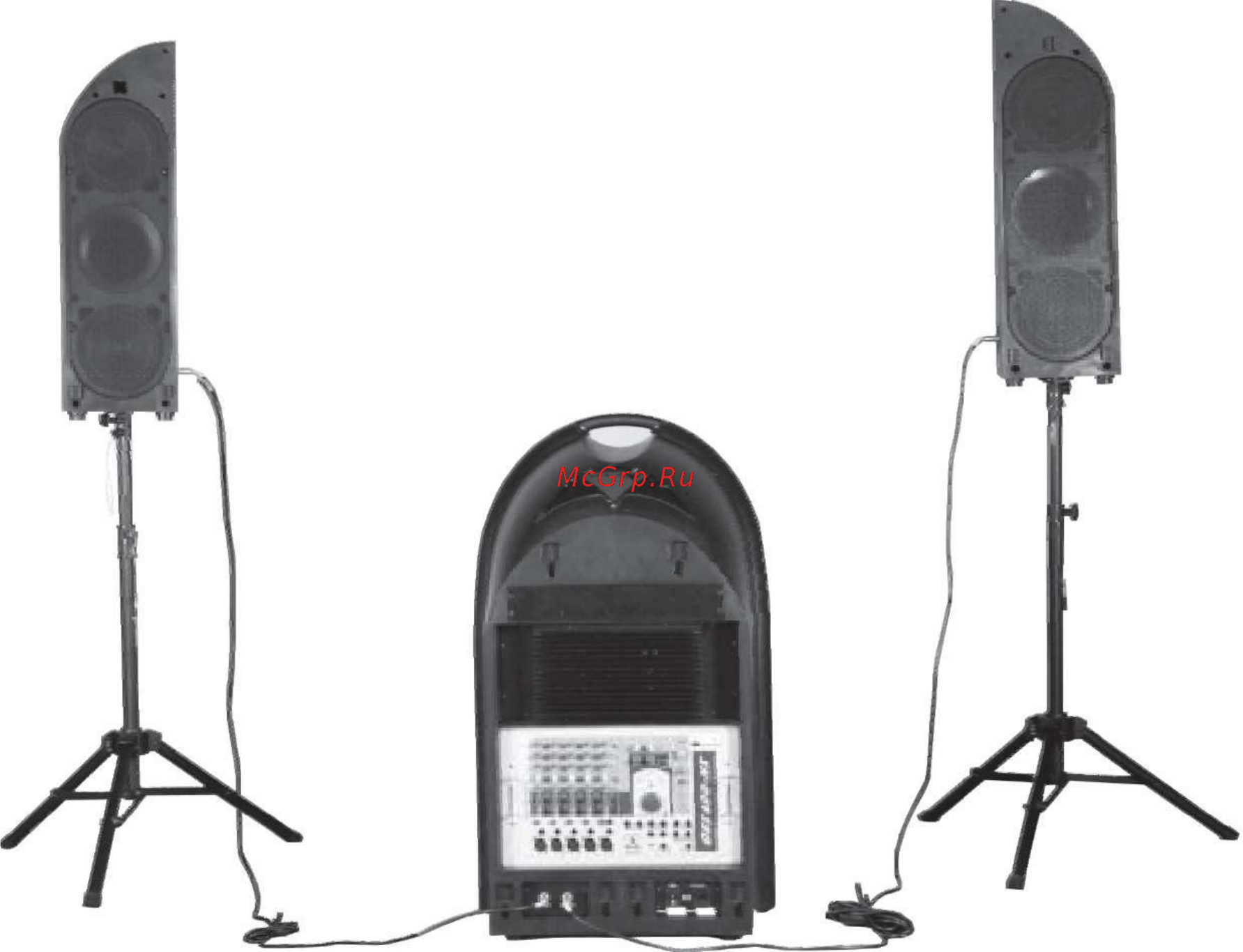

НА ФОТО ВНИЗУ ПОКАЗАНЫ ГЛАВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ УСИЛЕНИЯ:
- ЛЕВЫЙ И ПРАВЫЙ САТЕЛЛИТЫ
- САБВУФЕР И МИКШЕР
