Alto OEX600 [5/12] Выходе системы
![Alto OEX600 [5/12] Выходе системы](/views2/1000910/page5/bg5.png)
— 6 —

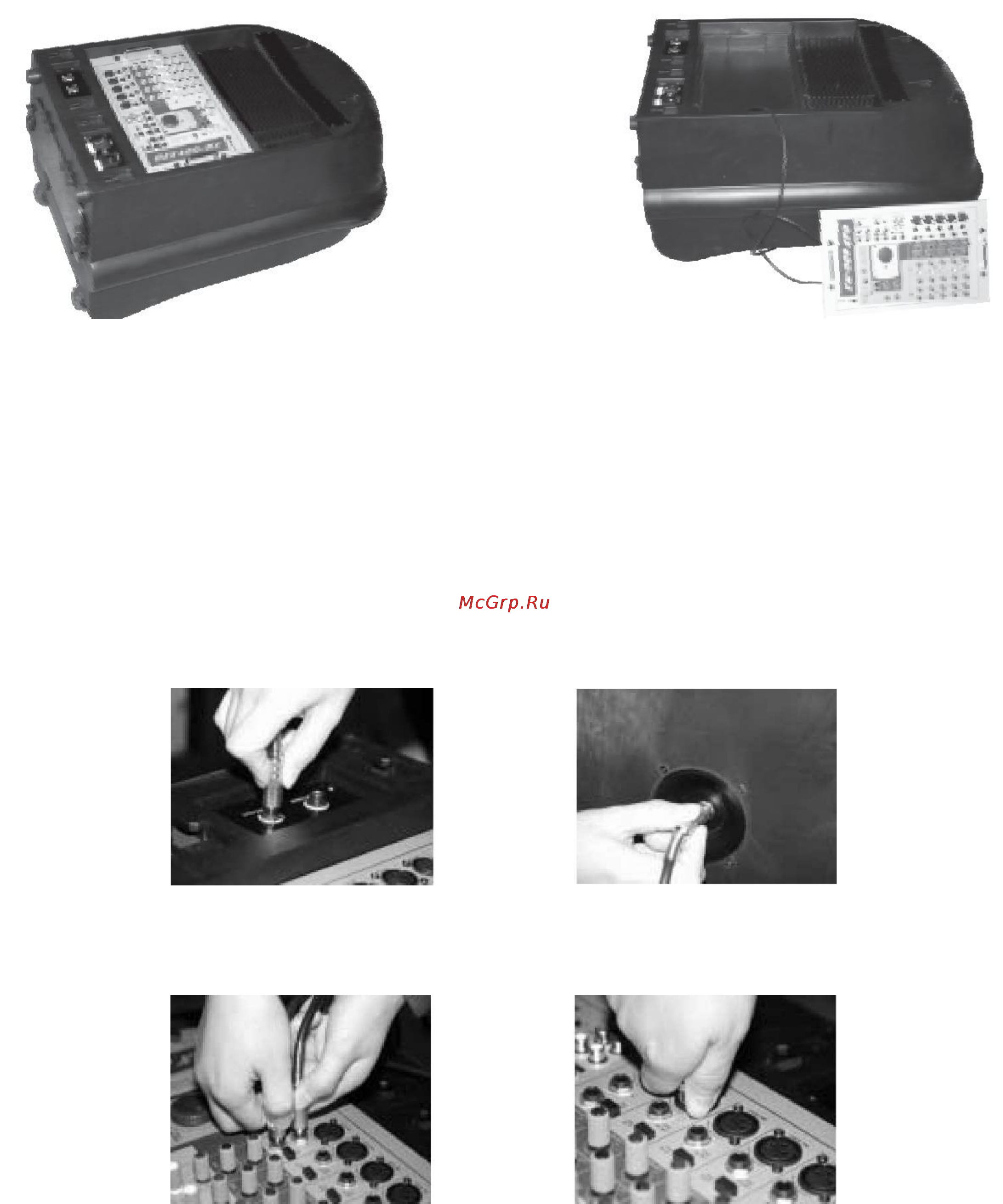

Теперь можно подключать систему.
Обратите внимание, что все начальные подключения должны производиться при выключенном питании и при
выходном уровне громкости микшера на нуле. Этим Вы предотвратите повреждение динамиков.
Соедините один конец кабеля для колонок к левому/правому выходу системы (разъем джек), другой конец
подсоедините к левому/правому сателлитам (разъем джек), как показано на рис.5.
Внимание! Не подсоединяйте дополнительные акустические колонки к выходу системы, так как входящие в
комплект сателлиты уже имеют оптимальную нагрузку и любое изменение нагрузки может повредить
встроенный усилитель.
Подсоедините микрофон, CD плеер или любое другое устройство ко входу MIC/LINE микшера
(разъемы XLR или джек), как показано на рис.6
• Теперь можно включить систему.
• Отрегулируйте сначала уровень звука для каждого канала микшера, потом отрегулируйте уровень на
выходе системы.
Fig.4
Рис.5
Рис.6
