Тв4.137.007РЭ (Редакция 2) 2019
Россия, 194044, Санкт-Петербург, Пироговская наб., 15, лит.А www.massa.ru
Рекомендации по установке врезных весов 4D-PMF_
Введение
Весы поставляются в трех упаковках: взвешивающий модуль 4D-PM-2 (3,7)_, рама для
приямка RM4D-PM-2(3,7)_, весовой терминал.
Установка весов включает в себя:
- сооружение бетонного приямка (бетонирование котлована под установку рамы);
- подготовку модуля;
- сборку рамы;
- установку рамы и модуля в приямок;
- подключение терминала.
1. Сооружение приямка
• Сформировать котлован, размеры см. в Табл.1.
• Заполнить дно котлована слоем песка на высоту 100 мм.
• Залить котлован первым слоем бетона по высоте и периметру на 100 мм.
Поверхность заливки дна должна быть горизонтальной и ровной. Необходимо предусмотреть
патрубок диаметром не менее 50 мм для протягивания кабеля терминала. Расположение патрубка
должно соответствовать отверстию в раме для приямка (по центру узкой стороны, на 25 мм выше
уровня бетона). Во влажных помещениях нужно предусмотреть водоотвод.
Табл. 1. Габаритные размеры рам, приямков и котлованов (L W H)
Наименование
рамы
Рама для приямка, мм
Бетонный приямок, мм
Котлован, мм
L
W
H
L
W
H
L
W
H
RM4D-PM-2
1334
1124
98
1350
1150
100
1550
1350
300
RM4D-PM-3
1634
1324
100
1650
1350
100
1850
1550
300
RM4D-PM-7
2134
1634
104
2150
1650
100
2350
1850
300
2. Подготовка модуля взвешивающего
Установить модуль на ровную поверхность платформой вниз
Ввернуть 4 опоры, см. Рис. 2а. Опоры должны выступать за пределы рамы модуля на 5-10 мм.
100 мм
100 мм
100 мм
Песок
Место для
рамы

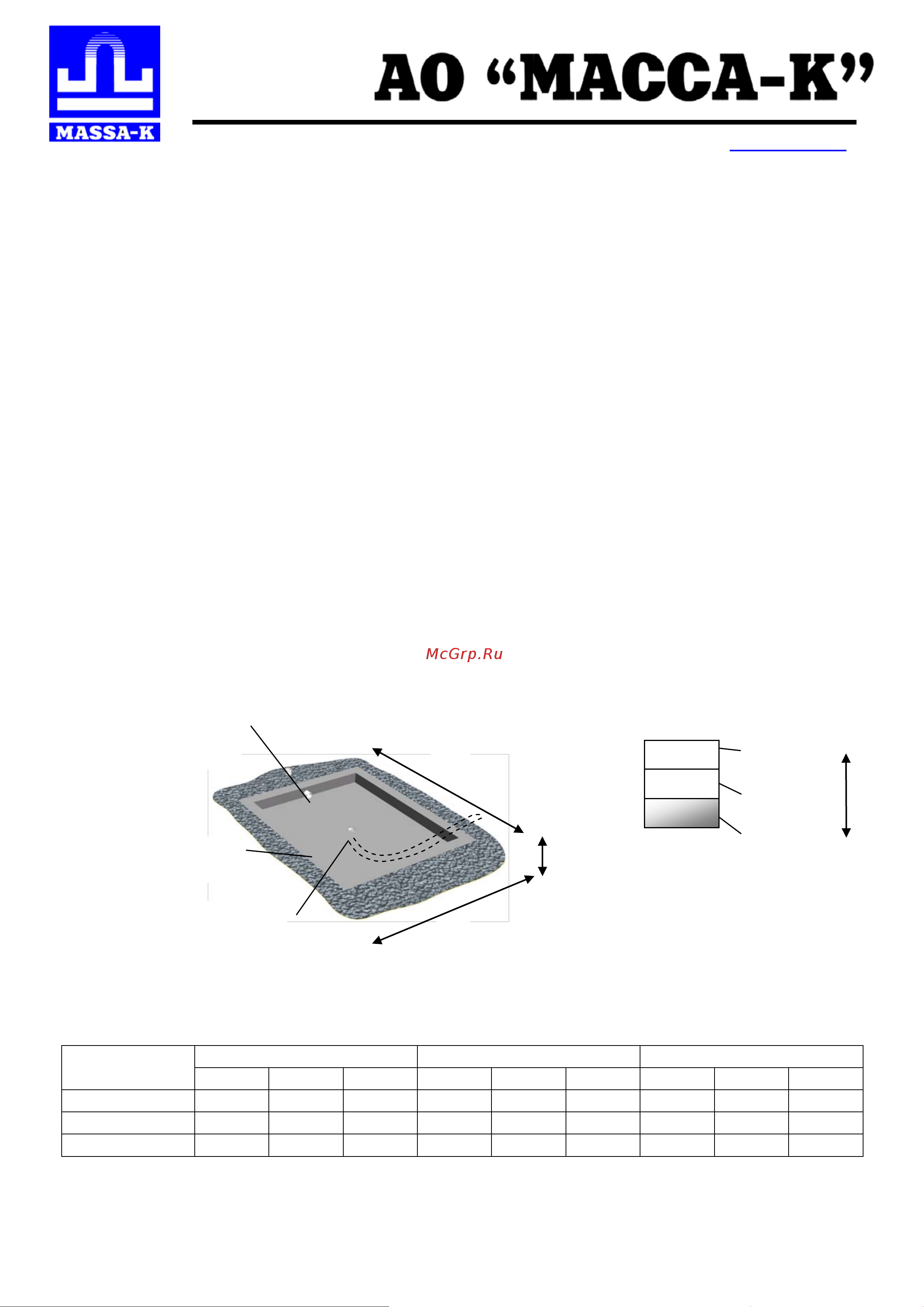

Рис.1а. Конструкция приямка
Рис.1б. Заполнение котлована
Водоотвод
L
W
Н
Бетонный
приямок
Патрубок для
кабеля терминала
