ATESY РО-1-8-02-1 [15/16] Ро 2 15 02 1 ро 2 30 02 1
![ATESY РО-1-8-02-1 [15/16] Ро 2 15 02 1 ро 2 30 02 1](/views2/1910209/page15/bgf.png)

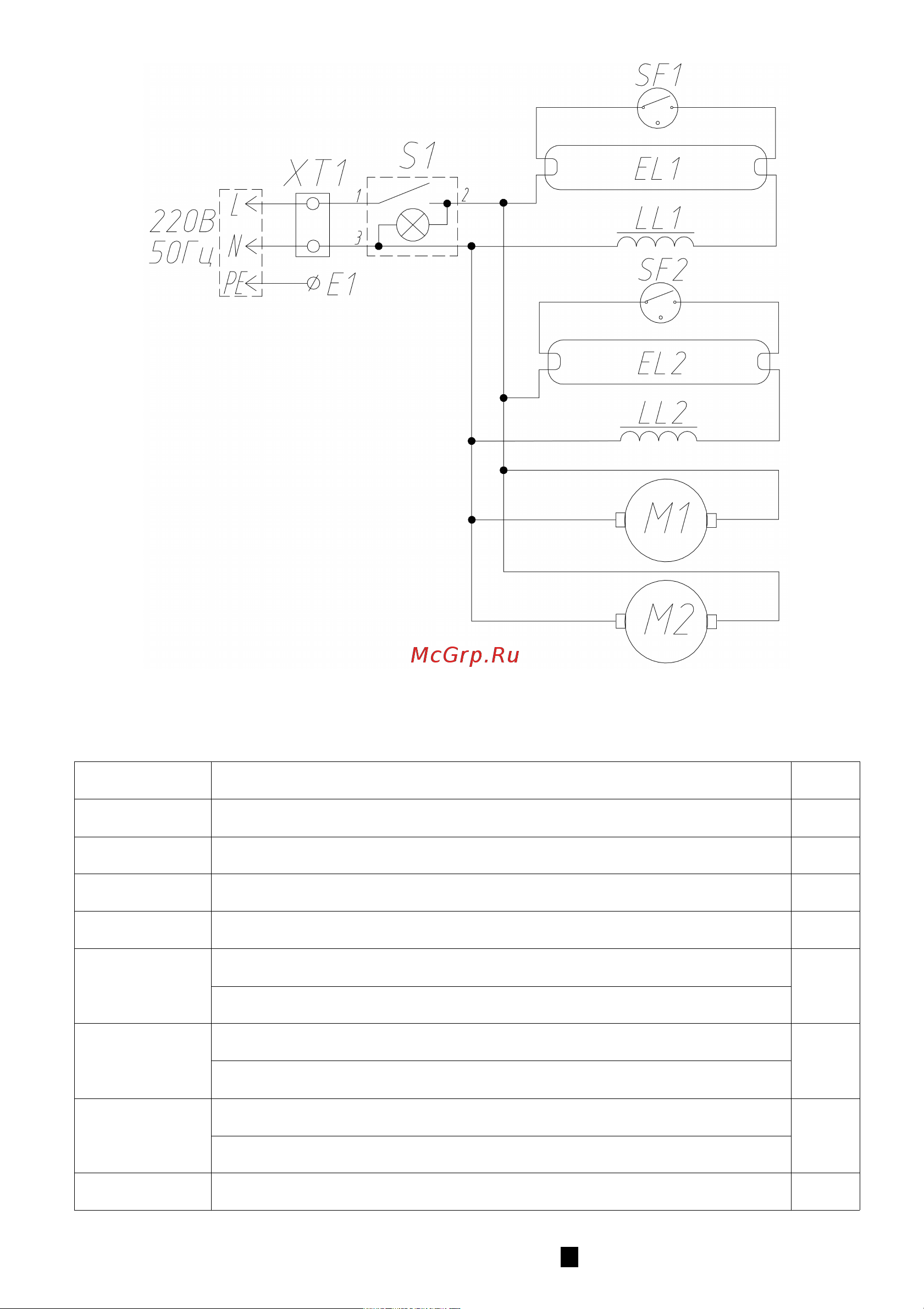

Рис.5. Схема электрическая принципиальная
РО-2-15-02-1, РО-2-30-02-1.
Табл.5
Обозн.
Наименование
Кол.
ХР1 Вилка 2Р+РЕ 16А 220В 1
ХТ1
Зажим винтовой ЗВИ-10
1
S1
Выключатель MD-036_L_G_B01_T6_С2-1
1
SF1,SF2
Стартер st 111 basic 4-65w
2
ЕL1,EL2
Лампа PHILIPS TUV 15W SLV/25
2
Лампа PHILIPS TUV 30W 1SL/25
LL1,LL2
Дроссель L 15.329 15W 230V,050HZ (VS)
2
Дроссель LN30.801 VS-169645 _30W 230V, 50HZ
М1,М2
Вентилятор JA1238H2B010NL-1
2
Вентилятор SUNON SF23080A2083HBL
E1
Клемма заземления
1
РВ.01.000.000 РЭ изм. 03 15
