Приложение 1
Прилавок для горячих напитков.

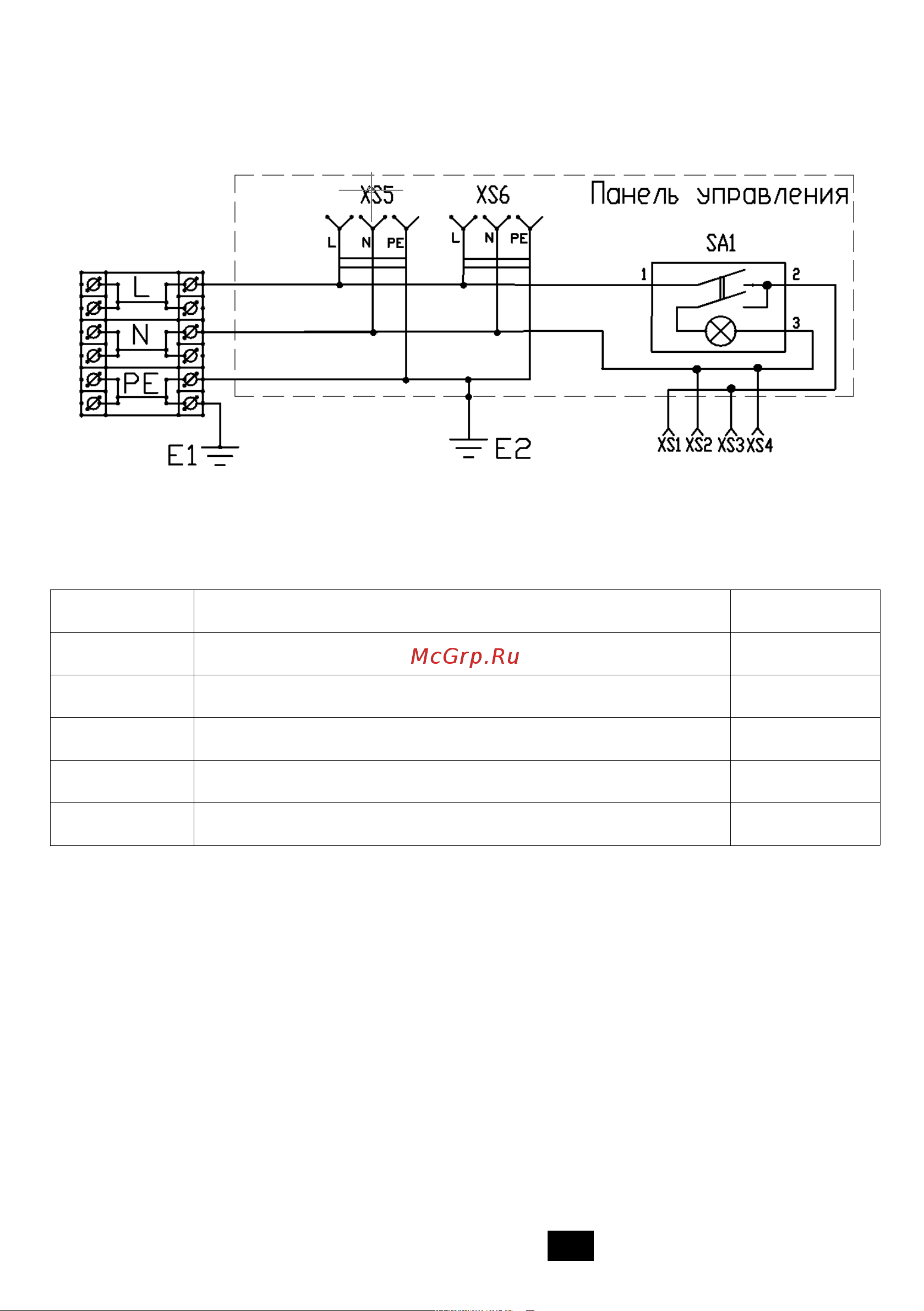

Схема электрическая принципиальная.
Контакты XS1, XS2 – подключение подсветки полки (по доп. заказу).
Контакты XS3, XS4 – подключение подсветки модуля (по доп. заказу).
Поз. Наименование Количество
ХТ1 Клеммник Wago 862-1503 1
SA1 Выключатель MD-036/L/G/A29/t6 1
XS1-XS4 Разъем РПИ-М(н) 1,5-7-0,8 (КВТ) 4
XS5-XS6 Розетка с крышкой 2
E1, E2 Клемма заземления 2
ЛР.10-02.000.000 РЭ изм. 00 9
