Приложение 2

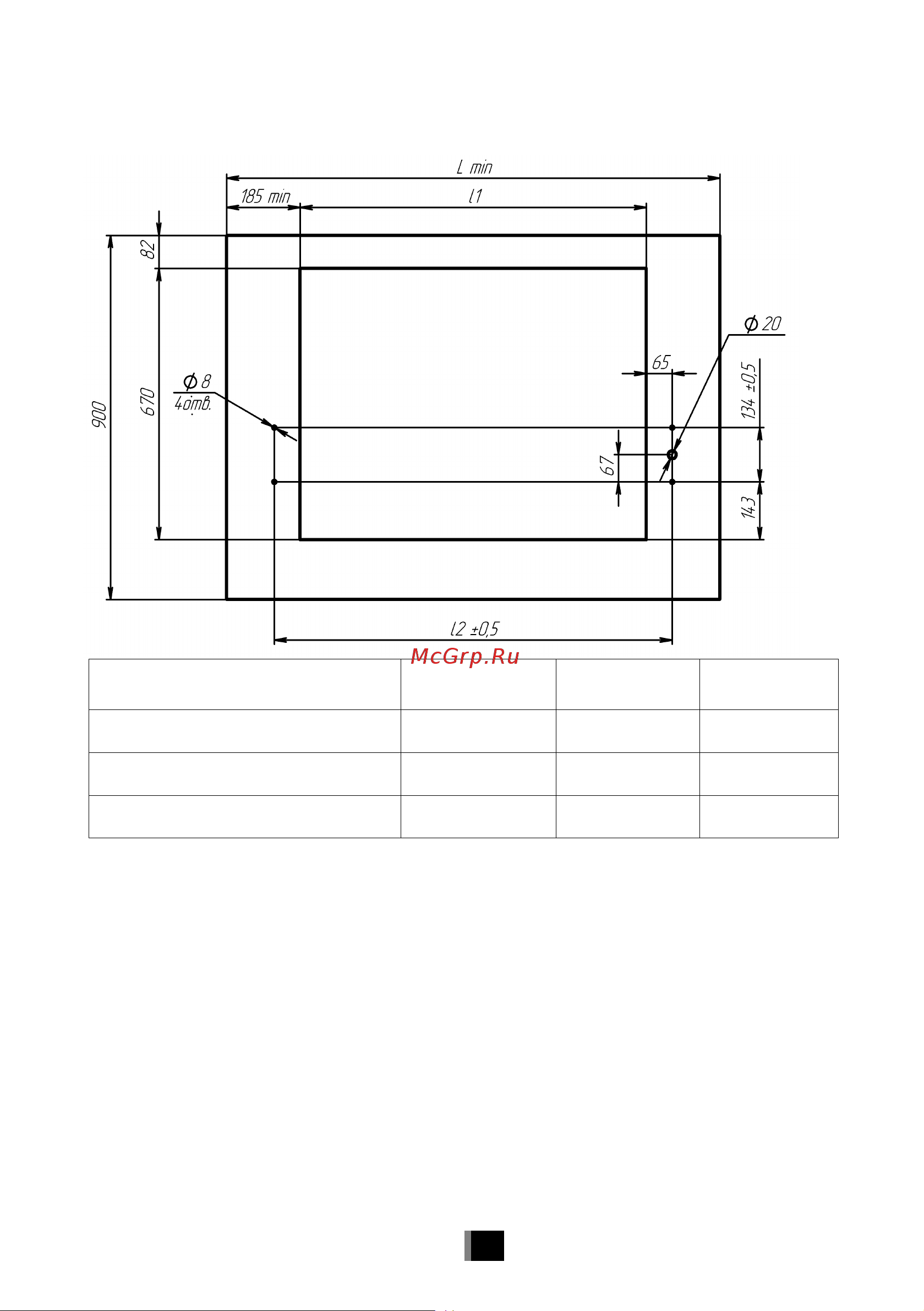

Монтаж мармитов

в столешницы стороннего производителя

Обозначение L, мм

l1, мм l2, мм

М2-900-1240-02-П 1240 870 1000

М2-1200-1540-02-П 1540 1170 1300

М2-1500-1840-02-П 1840 1470 1600

• Вырез в столешнице для встраиваемых модулей при установке

на тумбу должен располагаться симметрично внутренним поверхно-

стям тумбы. Толщина столешницы 40 мм.

• Для крепления полки (болты М6) предусмотреть 4 отверстия

диаметром 8 мм.

• Для протягивания электрических проводов предусмотреть от-

верстие диаметром 20 мм.

ФК.01-02.000.000 РЭ изм. 00 13
