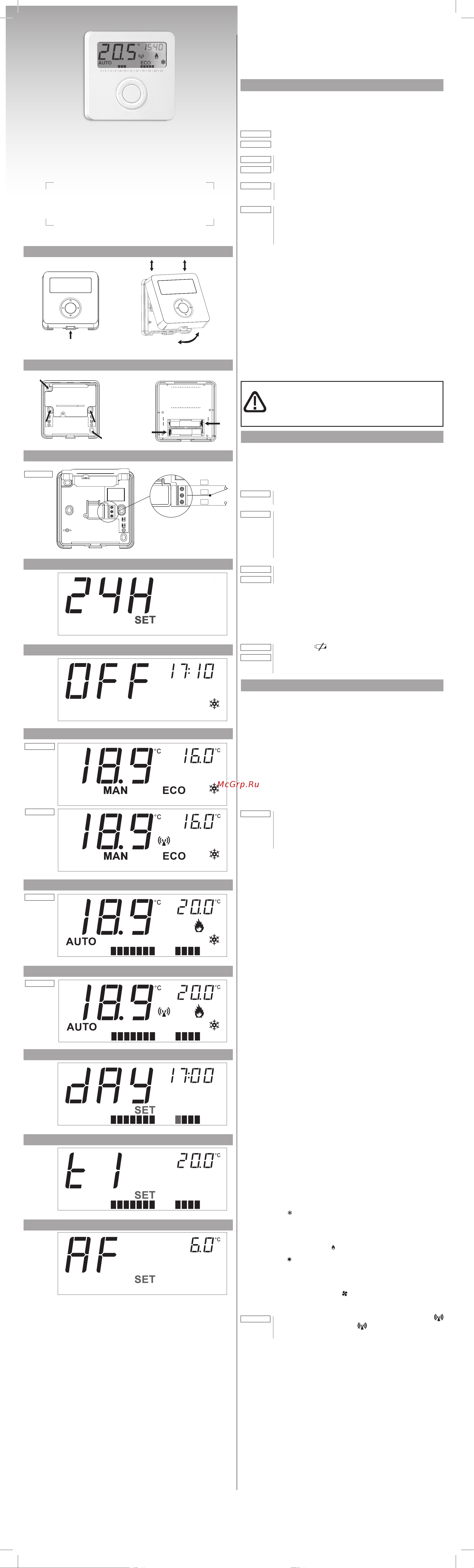

Berg BT50S-RF Инструкция по эксплуатации онлайн

ОПИСАНИЕ ИЗДЕЛИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Данное изделие изготовлено согласно стандартам EN 60730-2-9, EN 60730-2-7,

ETSI EN 301 489-1 (BT50S-RF, BT50S VR), ETSI EN 300 200-2 (BT50S-RF, BT50S

VR), в соответствии с требованиями соответствующих директив ЕС.

BT50S

Питание: Батареи (2x1,5V) - Выход: реле ВКЛ-ВЫКЛ

BT50S-RF

Питание: Батареи (2x1,5V) - Выход: Радио 868 Mhz

BT50S

BT50S-RF

BT50S

BT50S-RF

Класс ErP I (+1%) - EU 811/2013

Максимальная температура окружающей среды: 50 °C

Диапазон отображения температур: 0 °C÷39 °C

Диапазон регулировки температуры: 5 °C÷35 °C

Чувствительность: 0,1 °C

Шаг температуры: от 0,1 °C до 2,0 °C (по умолчанию 0,2 °C)

Датчик температуры: NTC 100KΩ@25°C

Класс защиты: IP20

Класс изоляции: тип II (двойная изоляция)

Класс загрязнения: 2

ПО: класс A

Теплостойкость и огнестойкость: категория D

Температура хранения: -25÷60 °C

Номинальное напряжение устойчивости к импульсу: 2,5kV

Установка: настенная

Установите устройство вдали от источников тепла и потоков воздуха на рассто-

янии примерно 1,5 м от пола. Откройте устройство, нажав защелку на нижней

стороне основания (рис. 1 A). Проверните крышку вверх (рис. 1 B) и слегка под-

нимите ее, чтобы снять (рис. 1 C).

BT50S-RF

BT50S

BT50S-RF

Для того, чтобы закрыть устройство, выполните действия, описанные ранее, в

обратном порядке: совместите верхние стороны двух деталей (рис. 1 С), затем

проверните крышку вниз (рис. 1 В) до срабатывания нижней защелки (рис. 1 А)

на основании.

ЗАМЕНА БАТАРЕЙ

BT50S

BT50S-RF

Элементы управления представлены в виде кольца с четырьмя положениями,

обозначенными стрелками ◄►▲▼, и центральной кнопки OK. Нажмите

стрелку на кольце для активации одной кнопки за раз. Нажмите кнопку OK в

центре. Используйте кнопки со стрелками для изменения значения времени и

температуры или выбора функций. Центральная кнопка ОК обычно используется

для подтверждения настроек.

ПЕРВОЕ ВКЛЮЧЕНИЕ (Рис. 5)

Установка часов

• Установите формат 24H или12H с помощью кнопок ▲▼, затем

нажмите OK.

• Установите час с помощью кнопок ▲▼, затем нажмите OK.

• Установите минуты с помощью кнопок ▲▼, затем нажмите OK.

Дисплей будет отображать надпись OFF и время.

BT50S-RF

РЕЖИМ OFF (ВЫКЛ.) (Рис. 6)

Функция защиты от замерзания активирована.

Нажмите на 3 секунды:

▼ для установки часов (как указано выше).

▲ для установки времени года (лето/зима, по умолчанию: ЗИМА).

◄ для перехода от режима OFF (ВЫКЛ.) к активному режиму и наоборот.

Удерживайте в течение 10 секунд кнопку OK, чтобы войти в меню установщика.

АКТИВНЫЕ РЕЖИМЫ (Рис. 7, Рис. 8 и Рис. 9)

Измеряемая температура воздуха всегда отображается на первом плане.

Нажмите кнопку OK для отображения справа вверху времени или

установленной температуры.

Нажмите ► для выбора режимов AUTO, MAN, MAN ECO

(по умолчанию: AUTO).

РЕЖИМЫ РУЧНОЙ И РУЧНОЙ ЭКОНОМИЧНЫЙ (Рис. 7)

Нажмите ▲▼ для изменения установленных и внесенных в память значений.

MAN = температура в комфортном режиме

(по умолчанию: зима = 20,0°C / лето = 25,0°C).

MAN ECO = температура в экономичном режиме

(по умолчанию: зима = 16,0°C / лето = 28°C).

АВТОМАТИЧЕСКИЙ РЕЖИМ (Рис. 8 и Pис. 9)

В нижней части дисплея отображается:

• █ часы, соответствующие температуре в комфортном режиме (t1).

• часы, соответствующие температуре в экономичном режиме (t2).

Установленная температура (t1 или t2) зависит от сохраненной временной

программы и изменяется автоматически.

ПРОГРАММИРОВАНИЕ ПО ВРЕМЕНИ

Нажмите на 3 секунды ▼, после чего справа вверху появится текущее время (рис. 10):

надпись SET и символ █, соответствующий текущему времени, мигают.

Установите температуру для каждого часа дня.

Нажмите ▲ для установки температуры t1.

Нажмите ▼ для установки температуры t2.

Нажмите стрелки ◄ ► для перемещения по часам без изменения настроек.

Нажмите OK для подтверждения программы.

На дисплее последовательно отобразятся (рис. 11) установленные значения

температуры t1 (комфортный) и t2 (экономичный).

Установите t1 (комфортный) с помощью кнопок ▲▼, затем подтвердите нажати-

ем кнопки OK (по умолчанию: зима = 20,0°C / лето = 25,0°C).

Установите t2 (экономичный) с помощью кнопок ▲▼, затем подтвердите нажа-

тием кнопки OK (по умолчанию: зима = 16,0°C / лето = 28°C).

ЗИМНИЙ РЕЖИМ

Температура в комфортном режиме (ComfoBT30S) выше температуры в эконо-

мичном режиме (ECO) (t1>t2).

Если Tamb < Tset (Температура окружающей среды < установленной

Температуры), включается обогрев .

ЕТНИЙ РЕЖИМ

Температура в комфортном режиме (ComfoBT30S) ниже температуры в эконо-

мичном режиме (ECO) (t1<t2).

Если Tamb > Tset (Температура окружающей среды > установленной

Температуры), включается охлаждение .

РАДИОСВЯЗЬ

BT50S-RF

МЕНЮ УСТАНОВЩИКА (Рис. 12)

В режиме OFF (ВЫКЛ.) удерживайте в течение 10 секунд кнопку OK, чтобы во-

йти в меню установщика.

Нажмите ◄ ► для выбора функций;

Нажмите ▲▼ для изменения значений;

• AF = порог срабатывания защиты от замерзания (по умолчанию 6,0 °C);

• HYS = шаг температуры (по умолчанию 0,2 °C);

• OFS = коррекция температуры (по умолчанию 0,0 °C);

• °C = выбор градусов Цельсия/Фаренгейта (по умолчанию Цельсия);

• rAd = (только BT50S-RF , BT50S VR). Нажмите ▲ для выбора YES и подтвердите,

нажав еще раз ▲. По окончании процедуры согласования на дисплее

отобразится надпись “rdY”, в случае удачной операции, или надпись “Err”,

в случае неудачной операции;

• CLR = Нажмите ▲для выбора YES и подтвердите, нажав еще раз ▲.

Подождите 4 секунды для автоматического сброса. Возврат к заводским

настройкам.

Нажмите кнопку OK для выхода из меню установщика.

ВНИМАНИЕ! Установку устройства рекомендуется выполнять

с тщательным соблюдением правил техники безопасности и

требований действующего законодательства. Перед выполнением

любого подключения убедитесь в том, что нажат главный

выключатель.

УСТАНОВКА

ОПИСАНИЕ СИСТЕМЫ УПРАВЛЕНИЯ И ЭКСПЛУАТАЦИИ

Питание: Щелочные батареи 2x1,5V LR03 (типа AAA)

Срок службы батареи более 1 года

Максимальная нагрузка на контактах: 5A(1A) 250VAC

Тип действия: 1B

Рабочая частота: 868 Mhz

Категория приемника: 2

Рабочий цикл передатчика < 1%

Радиус действия: 300 m на открытом пространстве,

20 m в помещении

Тип антенны: внутренняя, на печатной плате

Снимите внутреннюю крышку, которая закрывает зажимы, открутив

винт (рис. 2 C) и повернув крышку вверх. Закрепите основание на

стене, по горизонтальной (рис. 2 A-A) или диагональной оси (рис. 2

B-B) Вставьте провода через отверстие внизу и подсоедините их к

зажимам (рис. 4), затем установите внутреннюю крышку, закрутив

винт (рис. 2 С).

Вставьте батареи в соответствующее гнездо в крышке (рис. 3).

Если символ

мигает (батареи разряжены), их следует

заменить. Выполните действия, указанные в операциях

по установке (рис. 1 и рис. 3). Перед началом любых работ

установите крышку на основание.

Закрепите основание на стене, по горизонтальной (рис. 2 A-A)

или диагональной оси (рис. 2 B-B)

Выполните настройку на радиоприемник RCV с помощью параме-

тра “rAd” из меню установщика. Операция выполнена на заводе,

однако ее можно повторить (например, в случае замены како-

го-либо устройства). Настройте сначала приемник RCV согласно

приведенным указаниям.

Обычно на дисплее отображается немигающий символ

(рис. 7 и рис. 9). Если символ мигает, проверьте устройства,

попробуйте повторить процедуру согласования или измените их

положение.

Pис

.10

Pис

.11

Pис

.12

Pис

A-A=60mm

B-B=90mm

Pис

BT50S

Pис

BT50S

Pис

BT50S

BT50S-RF

Pис

BT50S-RF

BERG

BT50S / BT50S-RF

BT50S

BT50S-RF

Хронотермостат с ежедневной

регулировкой

Инструкция BERG BT50S / BT50S-RF

01/12/20 11:21
