Приложение 1

Инструкция по сборке направляющей подносов поворотного моду-

ля внутреннего.

• Открепить направляющую от поддона;

• Достать из пакета с метизами болты М6х16 — 4шт, шайбы 6.65Г

— 4шт, шайбы 6 — 4шт;

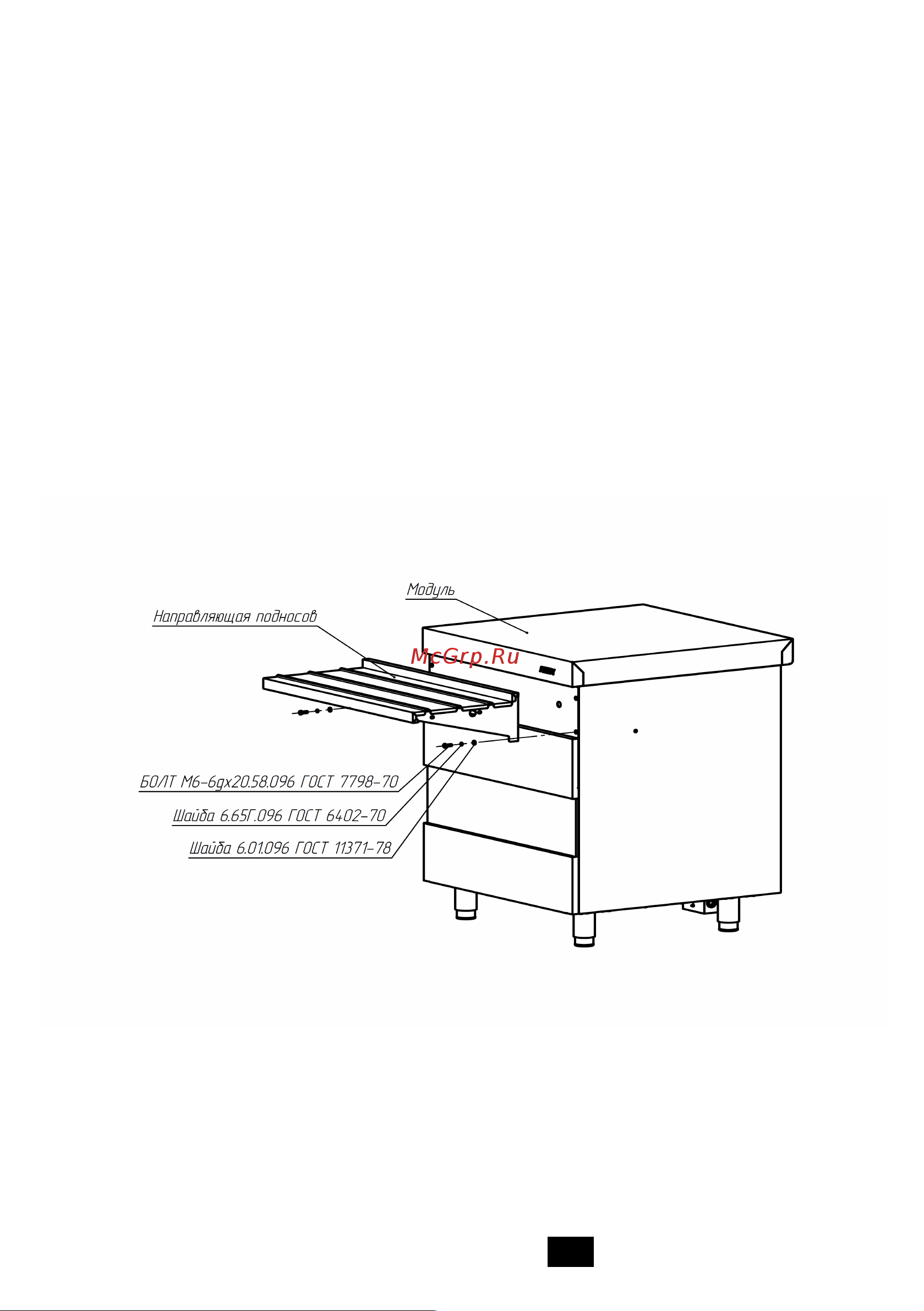

• Установить направляющую на модуль, как показано на рисунке и

закрепить болтами;

• После выравнивания всех направляющих, болты затянуть.

Внимание! Изображение на рисунке отображает только схему сборки, а

не внешний вид изделия!

ЛР.09-02.000.000 РЭ изм. 00 7
