ATESY Регата ПМВН-90-02 [4/16] Устройство и работа 1 общий вид

Габаритные размеры, мм, не

более:

длина

ширина

высота

1673

635

815

1618

634

815

Масса, кг, не более:

48 58

*Фактическая потребляемая мощность и ток нагрузки для одной розет-

ки определяется дополнительно подключенными приборами, суммар-

ная мощность которых не должна превышать указанную в таблице.

1.2.2 Схема подключения изделий к электросети приведена в

приложении 1

1.3 Устройство и работа

1.3.1 Общий вид

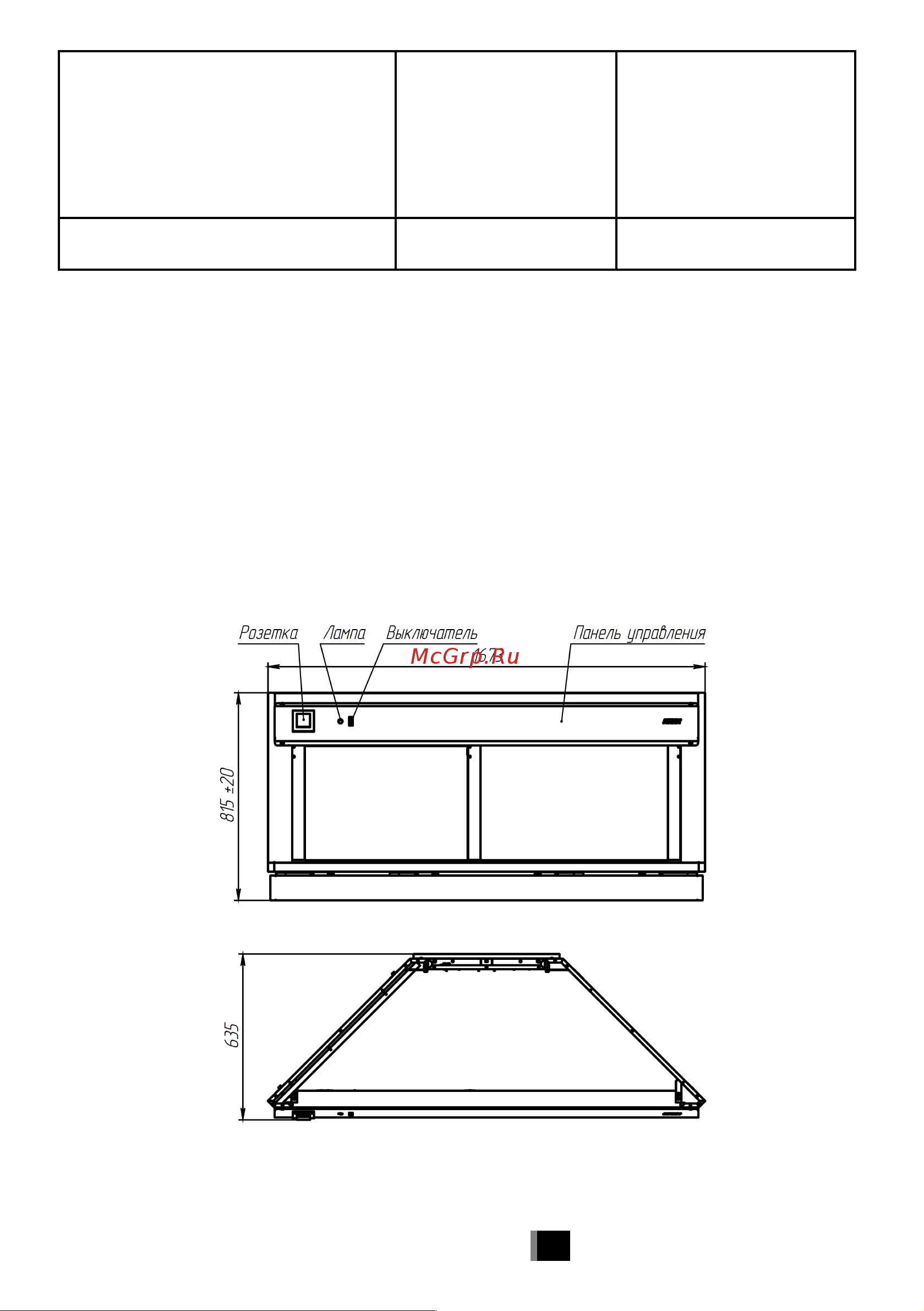

1.3.1.1 Общий вид поворотного модуля внешнего ПМВШ-90-02

показан на рисунке 1.

Рис.1

ТФК.15-02.000.000 РЭ изм. 00 4
