Приложение 2

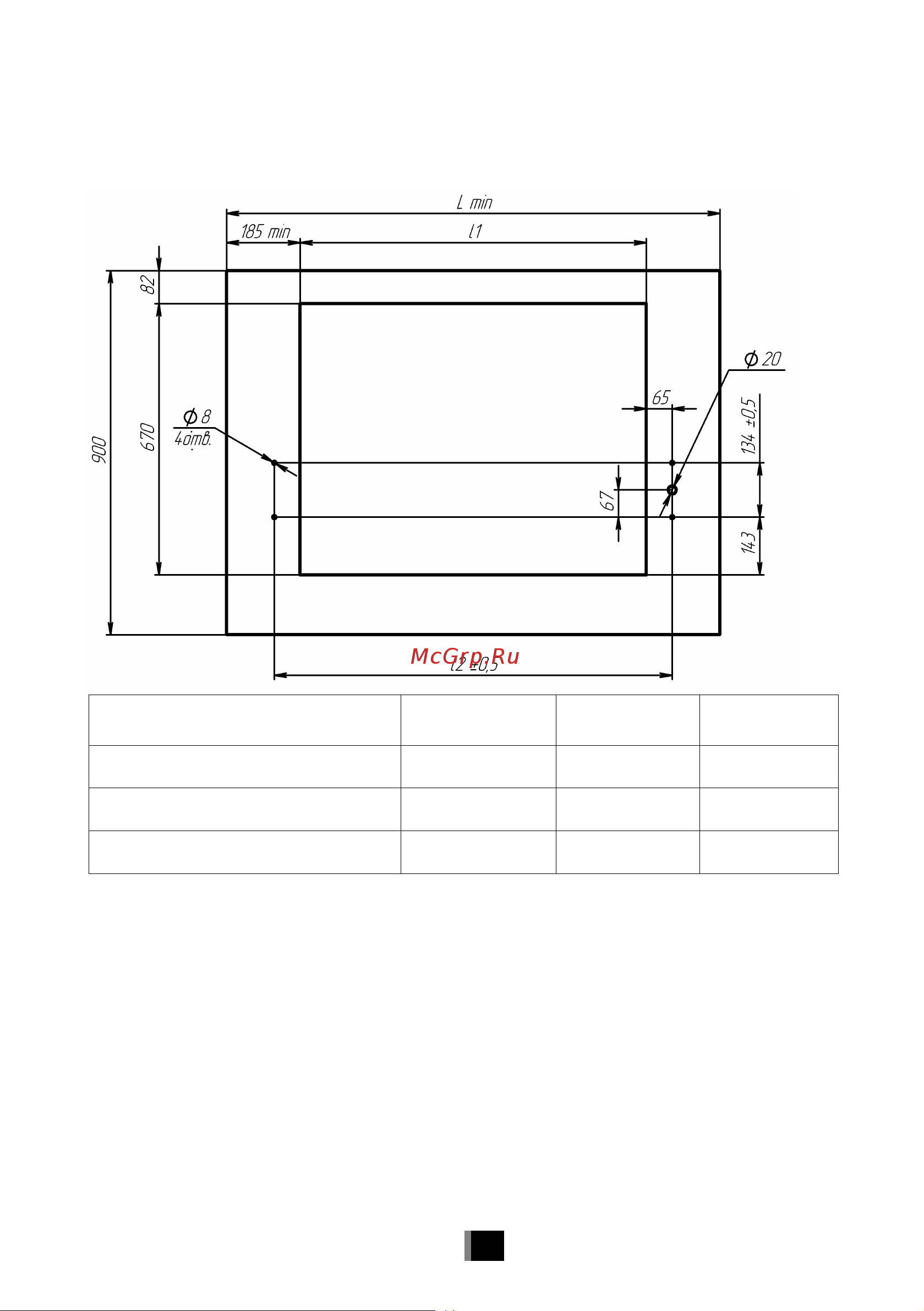

Монтаж охлаждаемых столов

в столешницы стороннего производителя

Обозначение L, мм

l1, мм l2, мм

ОС-900-1240-02 1240 870 1000

ОС-1200-1540-02 1540 1170 1300

ОС-1500-1840-02 1840 1470 1600

• Вырез в столешнице для встраиваемых модулей при установке

на тумбу должен располагаться симметрично внутренним поверхно-

стям тумбы. Толщина столешницы 40 мм.

• Для крепления полки (болты М6) предусмотреть 4 отверстия

диаметром 8 мм.

• Для протягивания электрических проводов предусмотреть от-

верстие диаметром 20 мм.

ФК.05-02.000.000 РЭ изм. 01 13
