3. Сборка рамы

 На ровной поверхности соберите раму в соответствии с Рис. 3.

4. Установка рамы и модуля в приямок (Рис.4)

 Установить раму в приямок. Поверхность рамы должна совпадать с поверхностью приямка.

Отверстие в раме должно совпадать с патрубком.

 Залить бетоном пространство между рамой и стенками приямка. Защитить патрубок от

попадания бетона.

 После затвердевания бетона установить взвешивающий модуль в приямок. Перед установкой

протащить через патрубок в приямок кабель терминала и соединить его с разъемом на скобе.

Модуль имеет технологические отверстия под рым-болты М12, что позволяет использовать

тельфер при установке модуля.

При установке модуля не повредить кабель терминала.

Гайка (8 шт.)

Болт М10х35 (8 шт.)

Шайба 10 (8 шт.)

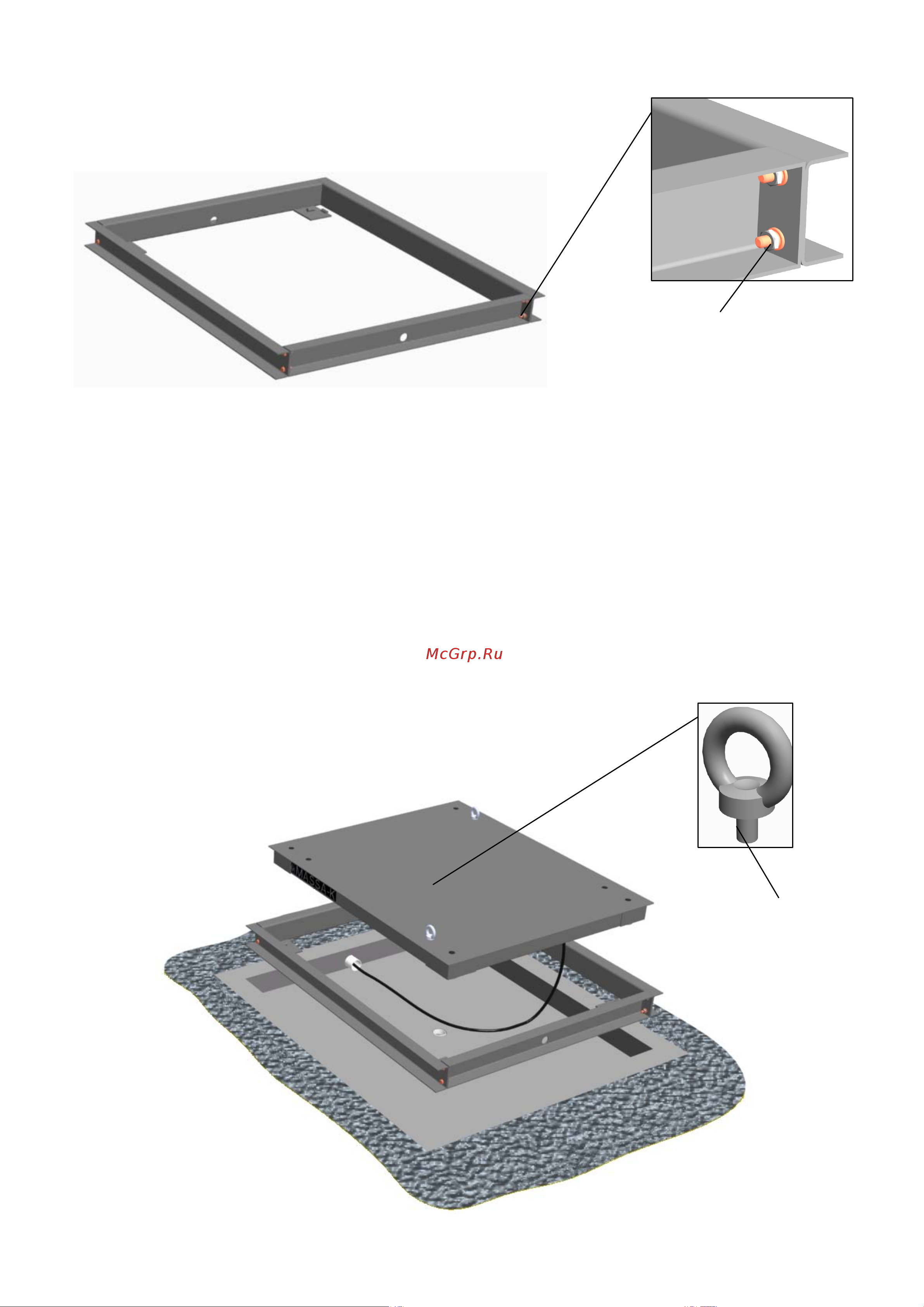

Рис.4. Установка рамы и модуля

Рис.3. Сборка рамы

Рым-болт

М12
