Весы ШТРИХ-ПРИНТ 4.5 Руководство администратора
На рисунке 1 показаны весы (слева направо) ШТРИХ-ПРИНТ, ШТРИХ-ПРИНТ М, ШТРИХ-ПРИНТ ФI, и
их основные блоки, где 1 – грузоприёмное устройство (далее платформа), 2 – корпус весов, 3 – опоры весов, 4
– клавиатура, 5 – алфавитно-цифровое табло индикации (далее дисплей), 6 – стойка весов. Весы ШТРИХ-
ПРИНТ и ШТРИХ-ПРИНТ М снабжены двусторонним дисплеем.
Рис. 3

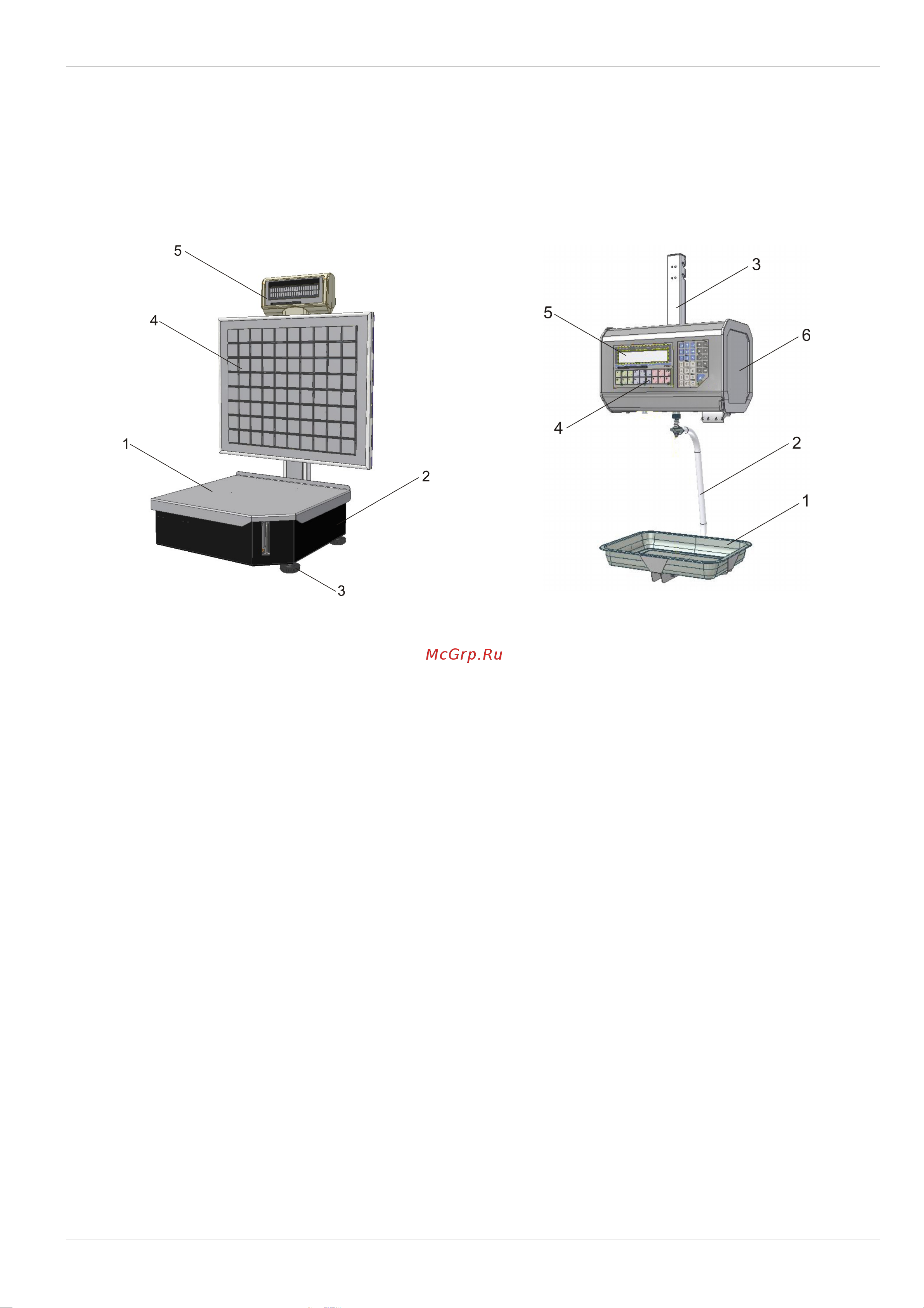

На рисунке 2 показаны весы ШТРИХ-ПРИНТ С и их основные блоки, где 1 – грузоприёмное устройство
(далее платформа), 2 – корпус весов, 3 – опоры весов, 4 – клавиатура, 5 – алфавитно-цифровое табло
индикации (далее дисплей).
На рисунке 3 показаны основные блоки весов ШТРИХ-ПРИНТ ПВ, где 1 – грузоприёмное устройство
(далее чаша), 2 – подвес чаши, 3 – верхний подвес, 4 – клавиатура, 5 – алфавитно-цифровое табло индикации
(далее дисплей), 6 – боковая дверца для доступа к принтеру и тумблеру питания.
7
Рис. 2
