Demcom DL-123 [21/29] Схема подключения
![Demcom DL-123 [21/29] Схема подключения](/views2/1910551/page21/bg15.png)
20

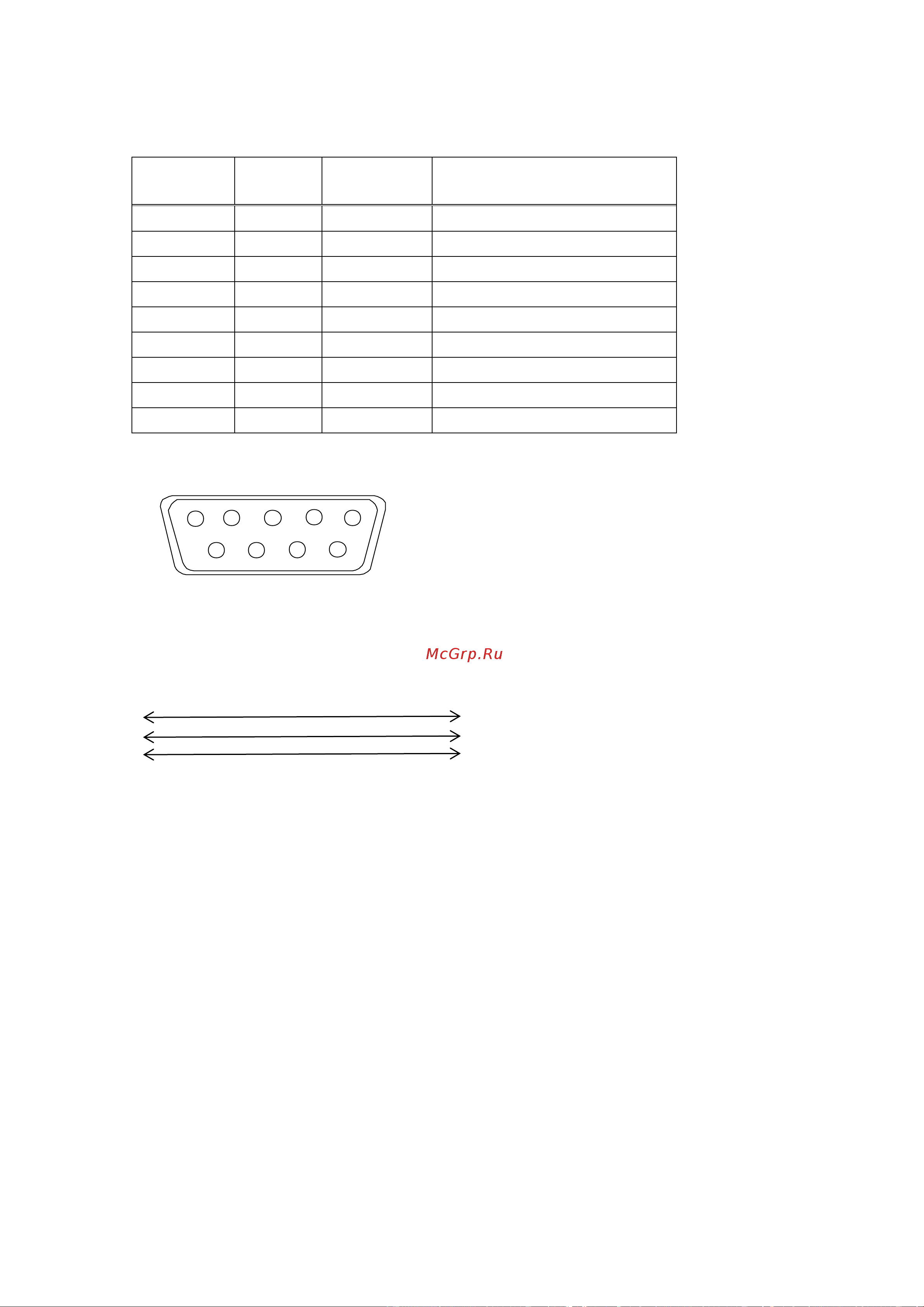

6.3 Схема подключения
Номер
контакта
Сигнал
Вход/
Выход
Описание
1
-
-
-
2
TXD
Ввод
Прием данных
3
RXD
Вывод
Передача данных
4
-
-
-
5
GND
-
Сигнальная земля
6
-
-
-
7
-
-
-
8
-
-
-
9
-
-
-
Компьютер (DSUB-9P) Весы (DSUB-9P)
2 2
3 3
5 5
D-SUB9P
разъем
1 2 3 4 5
6 7 8 9
D- SUB9Pオス・コネクタ:リアパネル
