Demcom DA-8202 [26/65] Подключение принтера
![Demcom DA-4202C [26/65] Подключение принтера](/views2/1910771/page26/bg1a.png)
24
11 ПОДКЛЮЧЕНИЕ ПРИНТЕРА
Подключите принтер к весам с помощью соответствующего кабеля (§25)

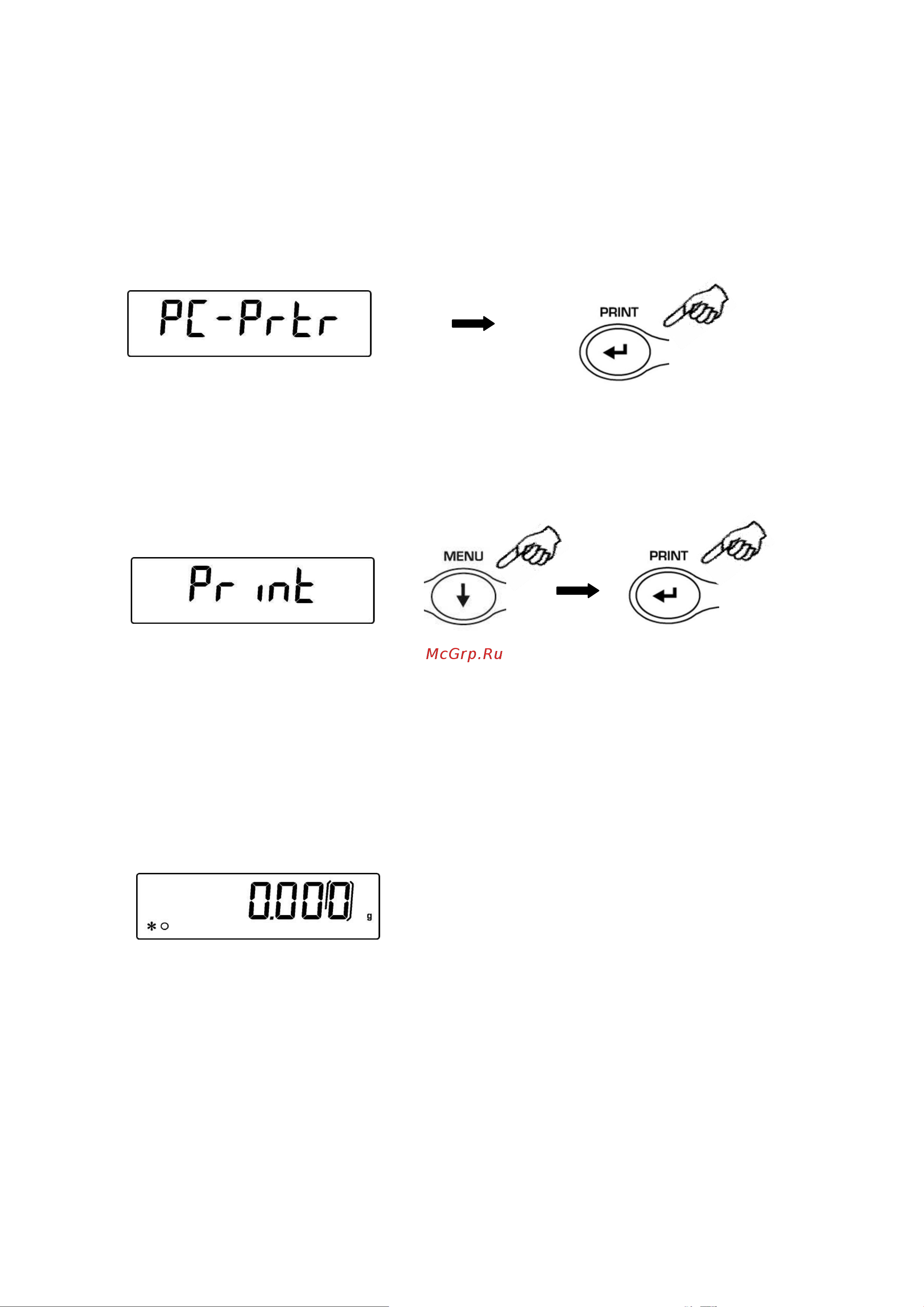

1. Нажмите и удерживайте кнопку MENU до прекращения звукового сигнала,
отпустите кнопку. На дисплее появится сообщение “unitS”. Затем нажимайте
кнопку MENU до появления сообщения “PC-PRTR”. Нажмите кнопку PRINT.
2. Для выбора режима печати данных нажимайте кнопку MENU до появления
сообщения “PRINT” или “TLP50”, если предполагается подключать принтер TLP50
для печати этикеток.
3. Нажмите PRINT для подтверждения.
4. После выбора нужного режима передачи данных нажмите кнопку MENU для
перехода к следующему параметру или CAL для перехода к предыдущему.
5. Для выхода из настройки параметров нажмите и удерживайте кнопку MENU,
пока не пропадет звуковой сигнал. Отпустите кнопку. Весы вернутся в режим
взвешивания, данные будут передаваться на печать каждый раз после
нажатия кнопки PRINT.
.
Примечание: выберите скорость передачи данных (§12)
