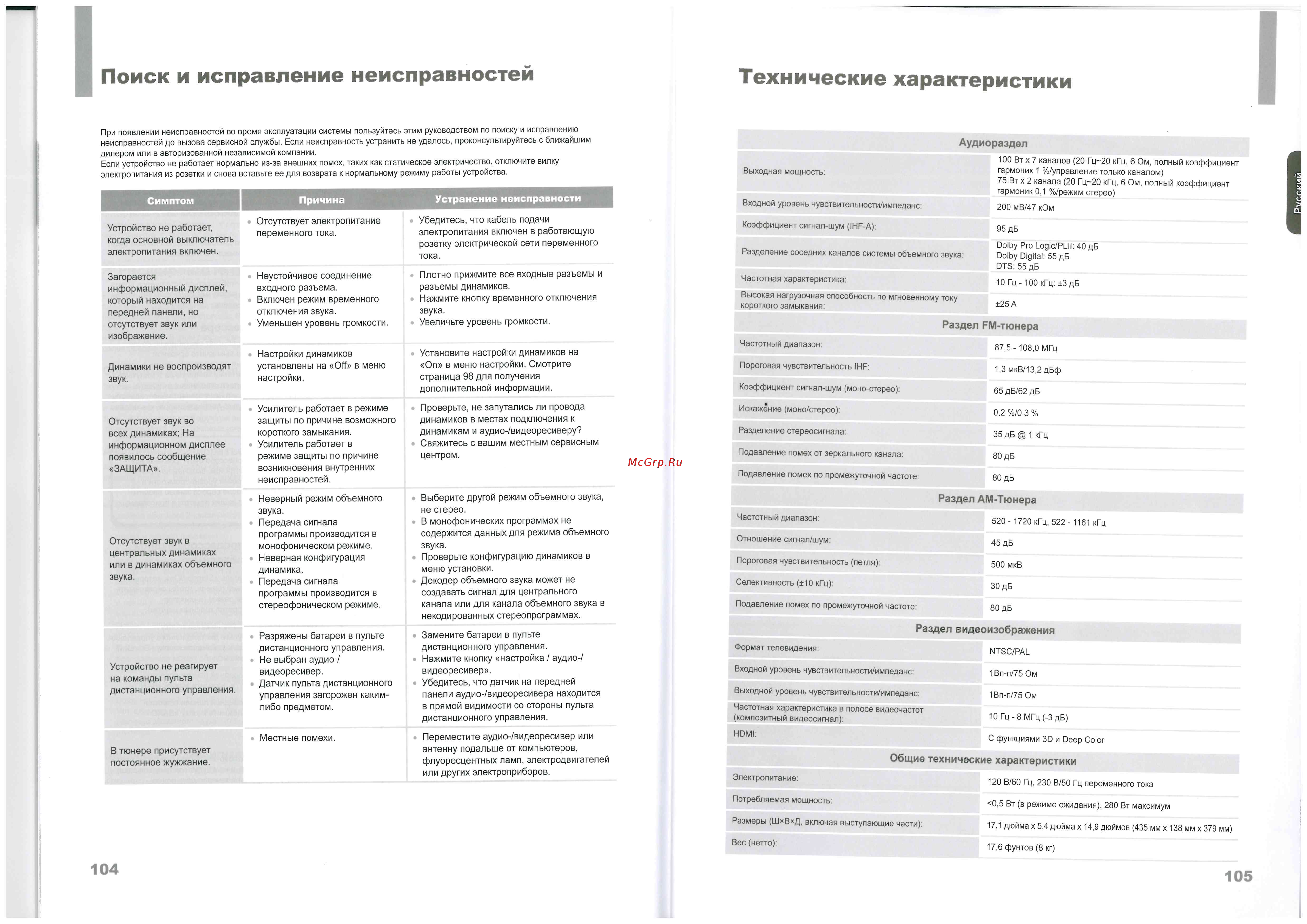

Поиск и исправление неисправностей Технические характеристики При появлении неисправностей во время эксплуатации системы пользуйтесь этим руководством по поиску и исправлению неисправностей до вызова сервисной службы Если неисправность устранить не удалось проконсультируйтесь с ближайшим дилером или в авторизованной независимой компании Если устройство не работает нормально из за внешних помех таких как статическое электричество отключите вилку электропитания из розетки и снова вставьте ее для возврата к нормальному режиму работы устройства Симптом Устройство не работает когда основной выключатель электропитания включен Загорается информационный дисплей который находится на передней панели но отсутствует звук или изображение Причина Устранение неисправности Отсутствует электропитание переменного тока Убедитесь что кабель подачи электропитания включен в работающую розетку электрической сети переменного тока Неустойчивое соединение входного разъема Включен режим временного отключения звука Уменьшен уровень громкости Плотно прижмите все входные разъемы и разъемы динамиков Нажмите кнопку временного отключения звука Увеличьте уровень громкости Настройки динамиков установлены на Off в меню настройки Установите настройки динамиков на Оп в меню настройки Смотрите страница 98 для получения дополнительной информации Аудиораздел 100 Вт х 7 каналов 20 Гц 20 кГц 6 Ом полный коэффициент гармоник 1 управление только каналом 75 Вт х 2 канала 20 Гц 20 кГц 6 Ом полный коэффициент гармоник 0 1 режим стерео Выходная мощность Входной уровень чувствительности импеданс 200 мВ 47 кОм Коэффициент сигнал шум 1НР А 95 дБ Разделение соседних каналов системы объемного звука Dolby Pro Logic PLII 40 дБ Dolby Digital 55 дБ DTS 55 дБ Частотная характеристика 10 Гц 100 кГц 3 дБ Высокая нагрузочная способность по мгновенному току короткого замыкания Раздел FM тюнера Частотный диапазон Динамики не воспроизводят звук Отсутствует звук во всех динамиках На информационном дисплее появилось сообщение ЗАЩИТА Отсутствует звук в центральных динамиках или в динамиках объемного звука Устройство не реагирует на команды пульта дистанционного управления Усилитель работает в режиме защиты по причине возможного короткого замыкания Усилитель работает в режиме защиты по причине возникновения внутренних неисправностей Проверьте не запутались ли провода динамиков в местах подключения к динамикам и аудио видеоресиверу Свяжитесь с вашим местным сервисным центром Неверный режим объемного звука Передача сигнала программы производится в монофоническом режиме Неверная конфигурация динамика Передача сигнала программы производится в стереофоническом режиме Выберите другой режим объемного звука не стерео В монофонических программах не содержится данных для режима объемного звука Проверьте конфигурацию динамиков в меню установки Декодер объемного звука может не создавать сигнал для центрального канала или для канала объемного звука в некодированных стереопрограммах Разряжены батареи в пульте дистанционного управления Не выбран аудио видеоресивер Датчик пульта дистанционного управления загорожен какимлибо предметом Замените батареи в пульте дистанционного управления Нажмите кнопку настройка аудио видеоресивер Убедитесь что датчик на передней панели аудио видеоресивера находится в прямой видимости со стороны пульта дистанционного управления Местные помехи В тюнере присутствует постоянное жужжание Переместите аудио видеоресивер или антенну подальше от компьютеров флуоресцентных ламп электродвигателей или других электроприборов 87 5 108 0 МГц Пороговая чувствительность 1НР 1 3 мкВ 13 2 дБф Коэффициент сигнал шум моно стерео 65 дБ 62 дБ Искажение моно стерео 0 2 0 3 Разделение стереосигнала 35 дБ 1 кГц Подавление помех от зеркального канала 80 дБ Подавление помех по промежуточной частоте 80 дБ Раздел АМ Тюнера Частотный диапазон 520 1720 кГц 522 1161 кГц Отношение сигнал шум 45 дБ Пороговая чувствительность петля 500 мкВ Селективность 10 кГц 30 дБ Подавление помех по промежуточной частоте 80 дБ Раздел видеоизображения Формат телевидения NTSC PAL Входной уровень чувствительности импеданс 1Вп п 75 Ом Выходной уровень чувствительности импеданс 1Вп п 75 Ом Частотная характеристика в полосе видеочастот композитный видеосигнал 10 Гц 8 МГц 3 дБ HDMI С функциями 3D и Deep Color Общие технические характеристики Электропитание Потребляемая мощность Размеры Ш В Д включая выступающие части Вес нетто 104 25 А 120 В 60 Гц 230 В 50 Гц переменного тока 0 5 Вт в режиме ожидания 280 Вт максимум 17 1 дюймах5 4 дюймах 14 9 дюймов 435 ммх 138 ммх379 мм 17 6 фунтов 8 кг 105
