9 Модуль взвешивающий 4D-PM

9.1 Конструкция

9.1.1 Модуль представляет собой единую конструкцию из рамы и грузоприемной платформы. В

состав модуля входят четыре цифровых весоизмерительных датчика с опорами (Рис. 9.1).

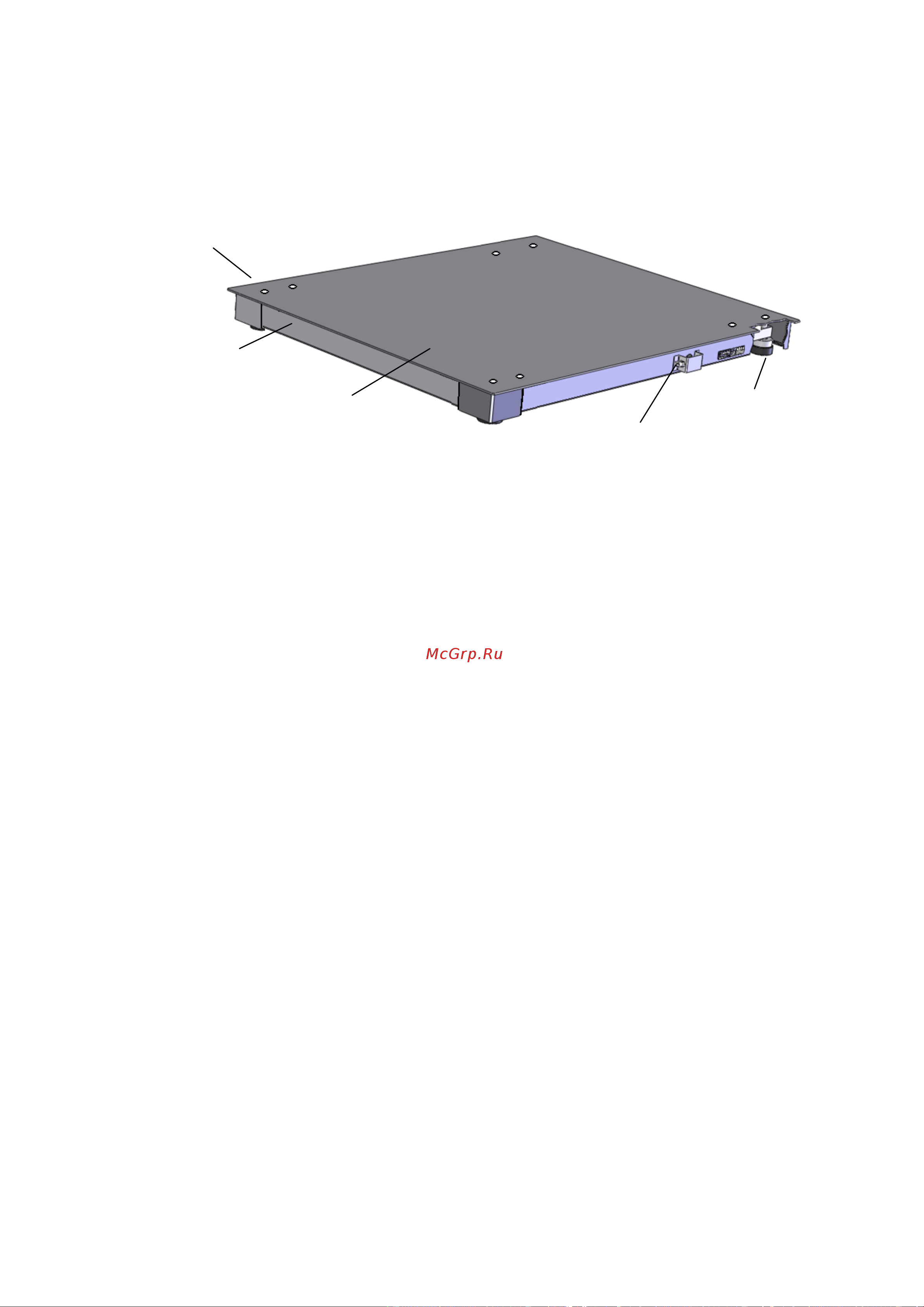

Рис. 9.1 - Модуль взвешивающий 4D-PМ_

9.1.2 Материал модуля - сталь общего назначения с покрытием порошковой краской (модуль

4D-РМ_) или сталь нержавеющая (модуль 4D-РМ.S).

9.1.3 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким

герметиком.

9.2 Сборка модуля

9.2.1 Распакуйте модуль. Вкрутите весовые опоры (4 шт.) в весоизмерительные датчики.

9.2.2 Установите модуль на твёрдой ровной горизонтальной поверхности.

9.2.3 Выньте заглушки из регулировочных отверстий.

9.2.4 Используя шлицевую отвёртку, установите винт каждой из опор вровень с верхней гра-

нью весоизмерительного датчика.

9.2.5 Поворачивая винты опор, выставьте модуль по уровню в горизонтальное положение.

9.2.6 Установите заглушки на место.

9.2.7 Подключите к модулю кабель. Закрепите кабель хомутом (Рис. 4.3).

9.2.8 Соберите весы, подключив кабель к терминалу.

 При подключении кабеля следите за совпадением ключей разъёмов.

Модуль взвешивающий 4D-PM (в комплекте с рамой RM4D-PМ) допускает возможность

установки в приямок*.

Инструкции по установке рамы и сооружению приямка содержатся в документе «Рекоменда-

ции по установке весов 4D-PMF» [2].

*Приямок - искусственное заглубление в грунт на высоту платформы.

Грузоприёмная

платформа

Разъём

Весоизмерительный

датчик с опорой

(4 шт.)

Регулировочное

отверстие (4 отв.)

Рама
