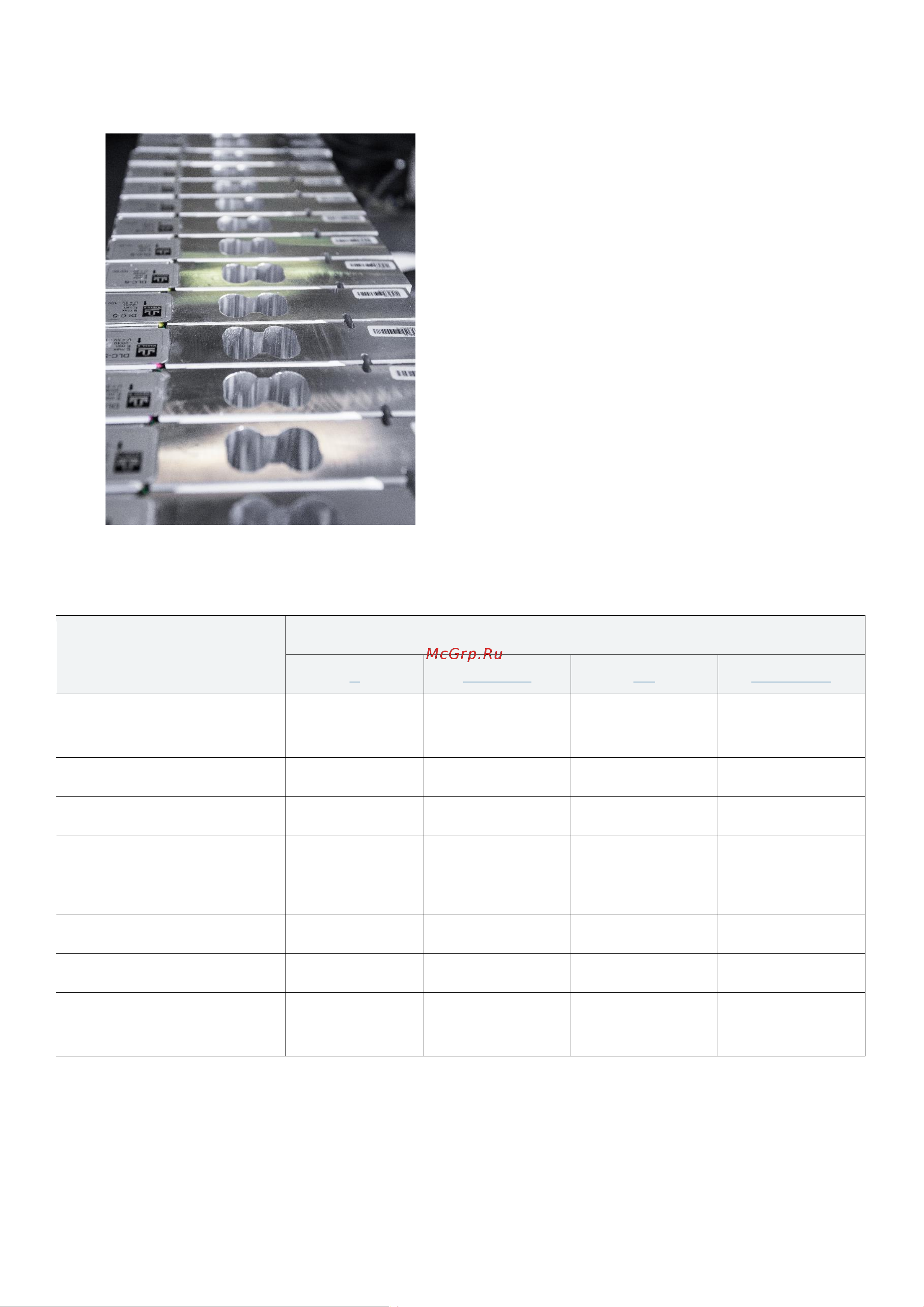

![МАССА-К 4D-B-12/1-2000 [3/28] Введение](/views2/1910925/page3/bg3.png)
3
Тв5.139.125РЭ (Редакция 1) 2018
1. ВВЕДЕНИЕ
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМИНАЛОВ
Характеристика
Модификация терминала
А
А(RUEW)
AB
AB(RUEW)
Материал корпуса
пластмасса
пластмасса
нержавеющая
сталь
нержавеющая
сталь
Степень защиты
IP 54
IP 54
IP 66
IP 66
Тип индикации
LCD
LCD
LED
LED
Рабочая температура, С
от-20 до 40
от-20 до 40
от-30 до 40
от-30 до 40
Габариты, мм (ДхШхВ)
265х105х60
265х105х60
220х152х66
242х167х66
Масса, кг
1,4
1,4
2,0
2,0
Работа от аккумулятора
до 80 часов
до 40 часов
до 80 часов
до 40 часов
Интерфейсы
RS-232
RS-232, USB,
Ethernet, Wi-Fi
-
RS-232, USB,
Ethernet, Wi-Fi
Весовые терминалы А, A(RUEW),
АВ, AB(RUEW) предназначены для
работы с цифровыми модулями
взвешивающих серий ТВ, 4D и МК.
Совместно с модулями, терминалы
образуют весы среднего класса
точности по ГОСТ Р 53228-2008.
Терминалы подключаются к
модулям всех серий, без каких-
либо предварительных настроек.
