16
Приложение
СоветыУстановкиВоспроизведениеПодсоединения
Содержание
Передняя
панель

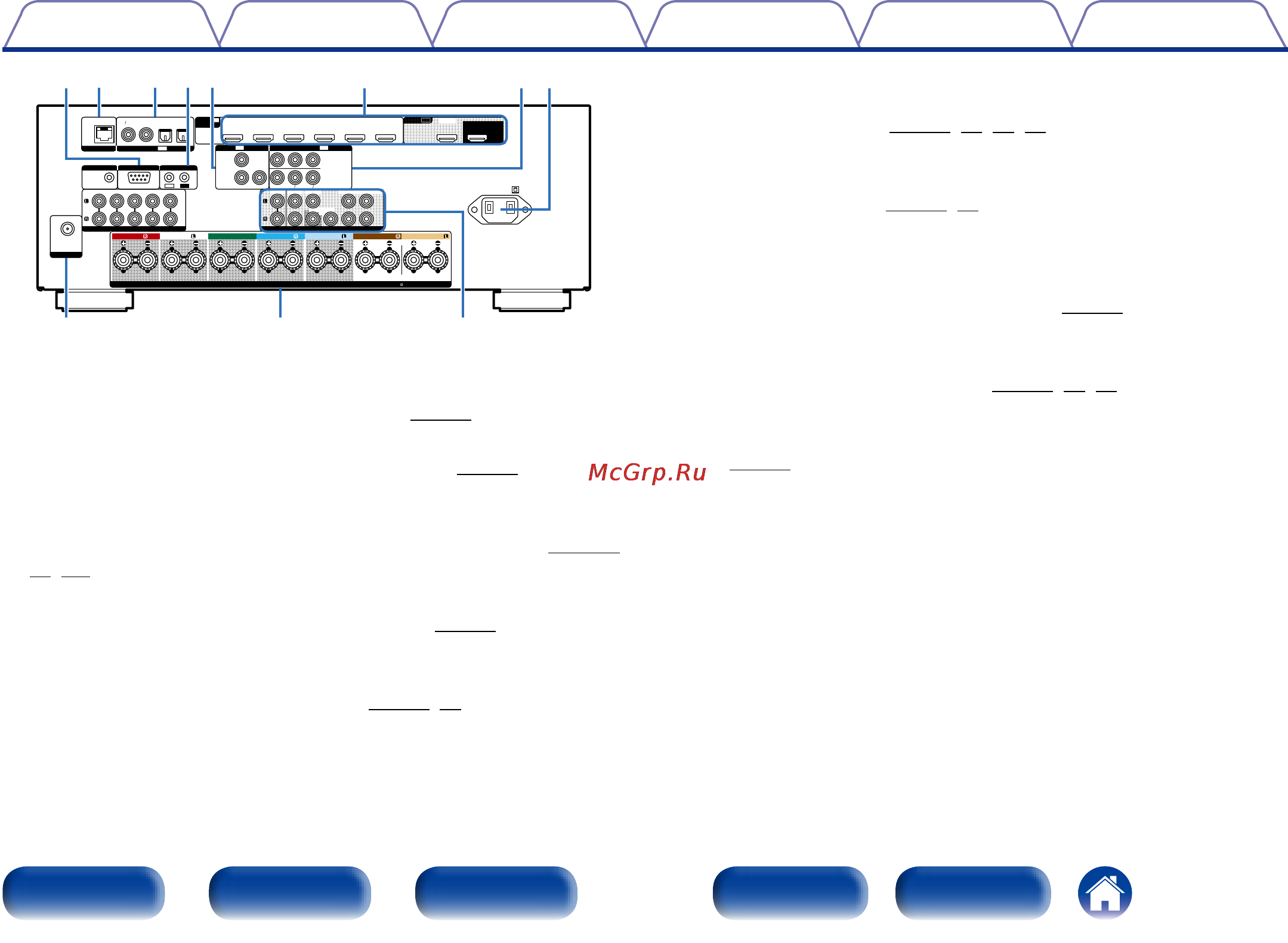

Дисплей Задняя панель
Предметный
указатель
Пульт ДУ
q Гнезда FM-антенны (ANTENNA)
Служит для подключения FM-антенны (vстр.40).
w Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков (vстр.24).
e Разъемы PRE OUT
Используются для подключения сабвуфера с встроенным
усилителем или внешнего усилителя мощности (vстр. 25,
30,
118 ).
r Вход AC (AC IN)
Служит для подключения шнура питания (vстр.44).
t Разъемы компонентного видео (COMPONENT VIDEO)
Используются для подключения устройств, оборудованных
разъемами компонентного видео (vстр.35, 36).
y Разъемы HDMI
Используются для подключения устройств, оборудованных
разъемами HDMI (vстр.32, 33, 35, 36).
u Разъемы видео (VIDEO)
Используются для подключения устройств, оборудованных
видеоразъемами (vстр.35, 36).
i Разъемы REMOTE CONTROL
Используются для подключения инфракрасных ресиверов/
передатчиков для управления данным устройством и внешними
устройствами из другого помещения (vстр.43).
o Цифровые аудиоразъемы (DIGITAL AUDIO)
Используются для подключения устройств, оборудованных
цифровыми аудиоразъемами (vстр.33, 35, 36).
Q0 Сетевой разъем (NETWORK)
Используется для подключения данного устройства к сети
(vстр.41).
Q1 Разъем RS-232C
Последовательный порт RS-232C обеспечивает совместимость
с внешним контроллером домашней автоматизации.
Обратитесь к руководству пользователя контроллера домашней
автоматизации для получения дополнительной информации о
функциях последовательного управления данного устройства.
Последовательный порт обеспечивает двустороннее управление
и получение информации о статусе через внешний контроллер
домашней автоматизации.
IN
CBL
/
SAT
1 CBL/SAT
2 DVD
Y
P
B
/
CB
DVD
1
2
3
PR
/
CR
DC12V 150mA MAX.
STRAIGHT CABLE
IR
IN
1 CBL/SAT
2 DVD
3 Blu-ray
6 CD
4 GAME
5 MEDIA PLAYER
ZONE2
3 Blu-ray
4 MEDIA PLAYER
1 CBL
/
SAT
2 DVD 5 CD
Blu-ray
IN
IN
IN
CBL
/
SAT
AUDIO
TV
CD
DVD
COAXIAL OPTICAL
1
1
2
2
IN
AC IN
HDMI
RS-232C
REMOTE CONTROL
OUT
TRIGGER OUT
ARC
MONITOR
VIDEO COMPONENT VIDEO
AUDIO
DIGITAL AUDIO
(
ASSIGNABLE
)
(
ASSIGNABLE
)
NETWORK
OUT
HDMI
(
ASSIGNABLE
)
(
ASSIGNABLE
)
(
ASSIGNABLE
)
ZONE2
1 2
SUBWOOFER
FRONT
SURROUND BACKSURROUND
CENTER
PRE OUT
ANTENNA
COAX.
75Ω
FM
ASSIGNABLE
IMPEDANCE : 616
Ω
SPEAKERS
FRONT
FRONT SURROUND SURROUNDCENTER
SURROUND BACK
SURROUND BACK
y rtiuoQ1 Q0
wq e
