60

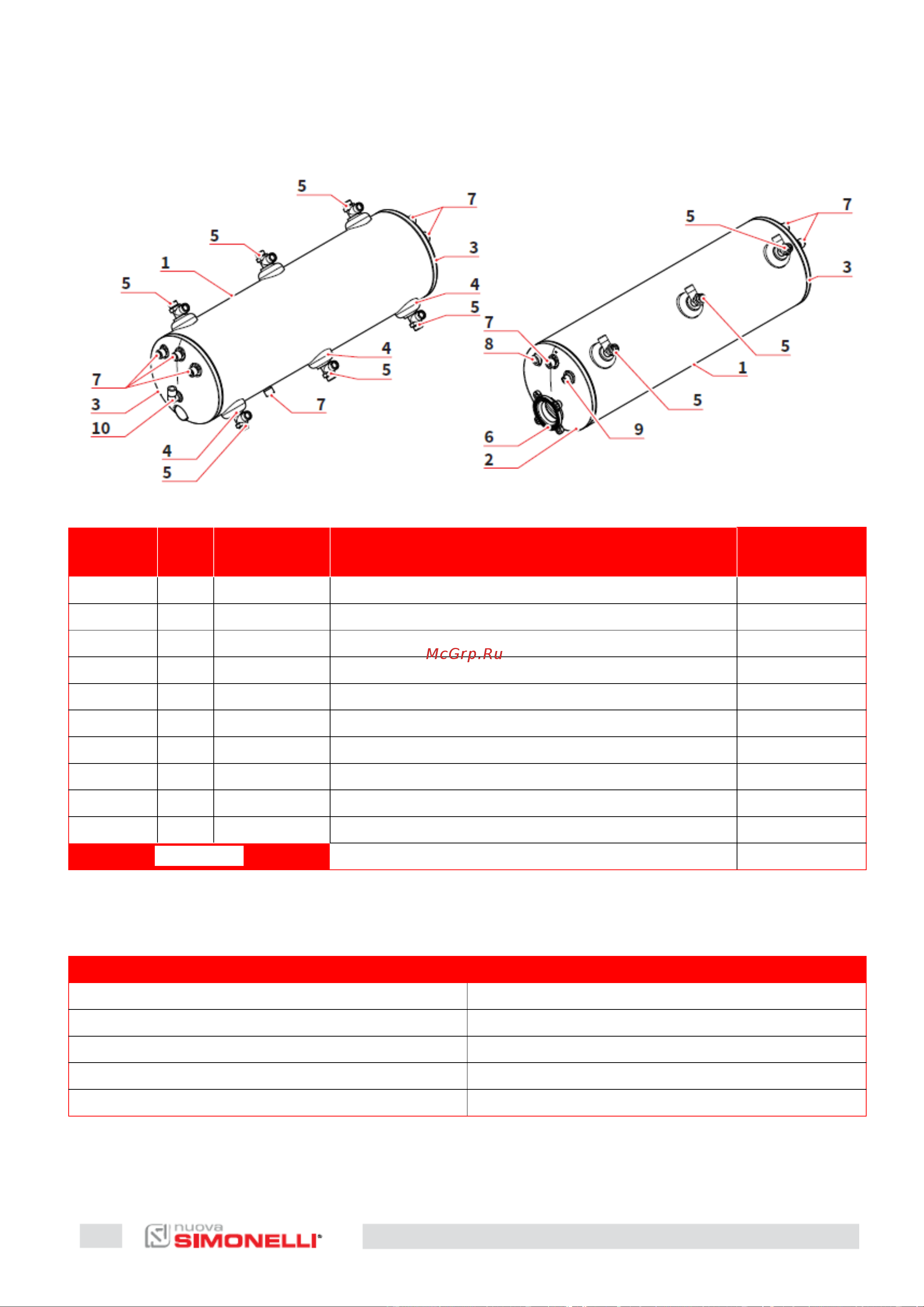

12.6. СХЕМА БОЙЛЕРА, 3 ГРУППЫ
№ п/п
Кол-
во
Номер
детали
Описание
Материал
1
1
00018111
Бойлер, 3 группы
Cu DHP 99.9
2
1
00017751
Коническая шестерня D.180 PR
Cu DHP 99.9
3
1
00017762
Коническая шестерня D.180 PS
Cu DHP 99.9
4
3
00162240
Патрубок теплообменника
Cu DHP 99.9
5
6
00061462
T-образный фитинг теплообменника
OT57 CW510L
6
1
00063130
Фланец PR
OT57 CW510L
7
5
00030251
Фитинг G3/8 с наружной резьбой
OT57 CW510L
8
1
00030271
Фитинг G1/4 с внутренней резьбой
OT57 CW510L
9
1
00030631
Фитинг G1/4 с наружной резьбой
OT57 CW510L
10
1
00061551
L-образный фитинг 3/8 с наружной резьбой
OT57 CW510L
МАТРИАЛ
Медь, латунь
ПРОЕКТНЫЕ ДАННЫЕ СОГЛАСНО ДИРЕКТИВЕ PED 97/23/CE
ОБЪЕМ
15,3 литра
TS
130,5ºC
P.V.S.
1,8 бар
PT
2,7 бар
ЖИДКОСТЬ
H
2
O
