ГИДРАВЛИЧЕСКИЕ ТЕЛЕЖКИ SMART
8

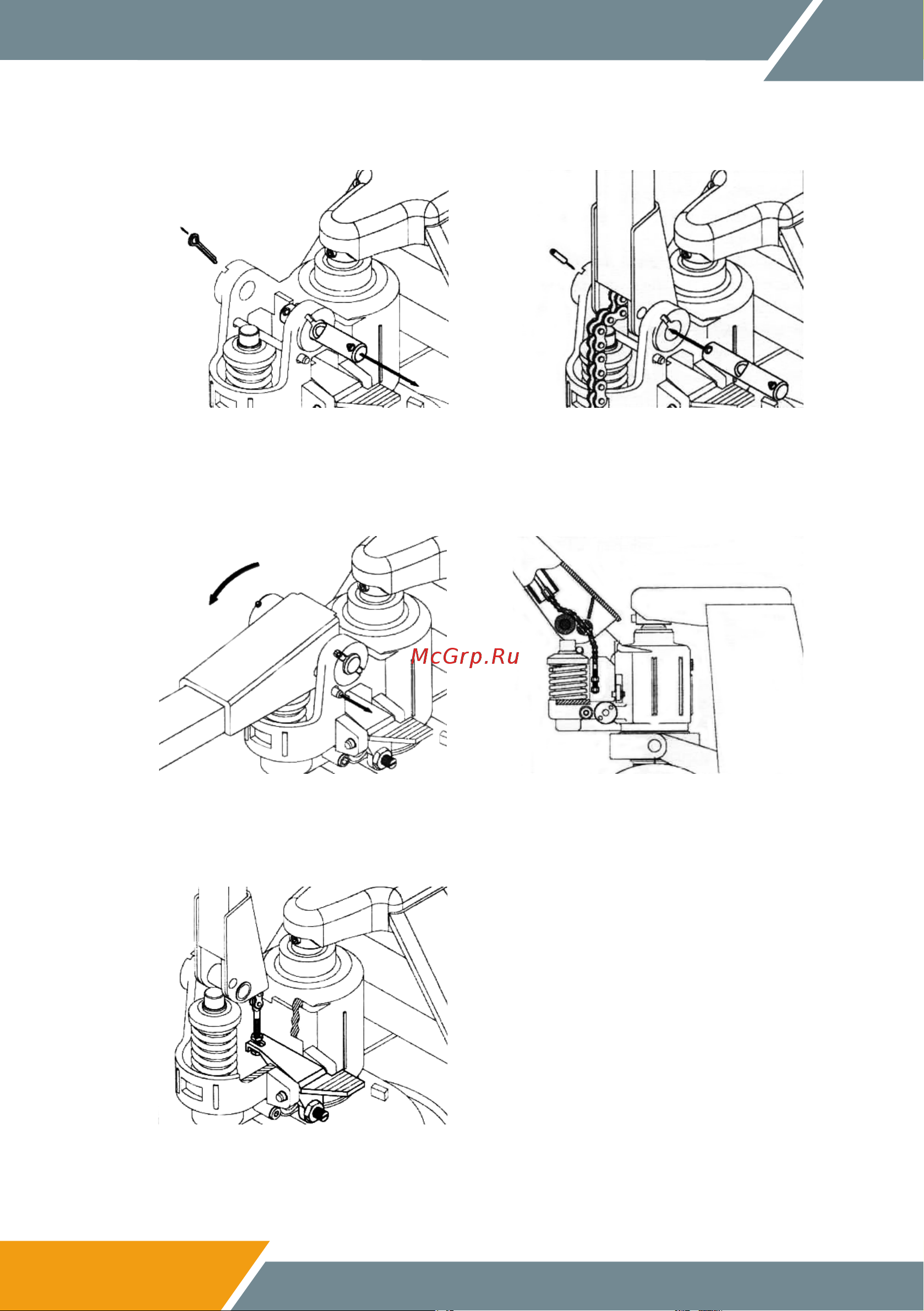

СБОРКА ТЕЛЕЖКИ
1. Вытащите шплинт из отверстия оси и
извлеките ось из посадочного места помпы.
2. Установите рычаг управления в
посадочное место помпы и проденьте ось
через отверстия помпы и рычага с правой
стороны.
3. Наклоните рычаг так, чтобы сжалась
пружина насоса и извлеките страховочный
палец
4. Проденьте цепочку рычага управления
через отверстие в оси рычага над нажимным
роликом
5. Вставьте наконечник цепочки в прорезь
уголкового рычага и отрегулируйте гайками
цепочки или регулировочным винтом на
уголковом рычаге зазор свободного хода
уголка в пределах 2-4 мм.
