15
V.ВК.0820.YD
на два потока. Одна его часть снизу
впрыскивается в камеру сжатия винтового
блока, благодаря чему сжатый воздух
охлаждается, другая часть, после прохода
через винтовой блок, поступает к
подшипникам для их смазки и смазки вала
вращения. Оба потока снова встречаются в
конце камеры сжатия, чтобы покинуть её с
потоком сжатого
воздуха. Затем этот
поток поступает в
маслобак, где
происходит очистка
воздуха от масла.

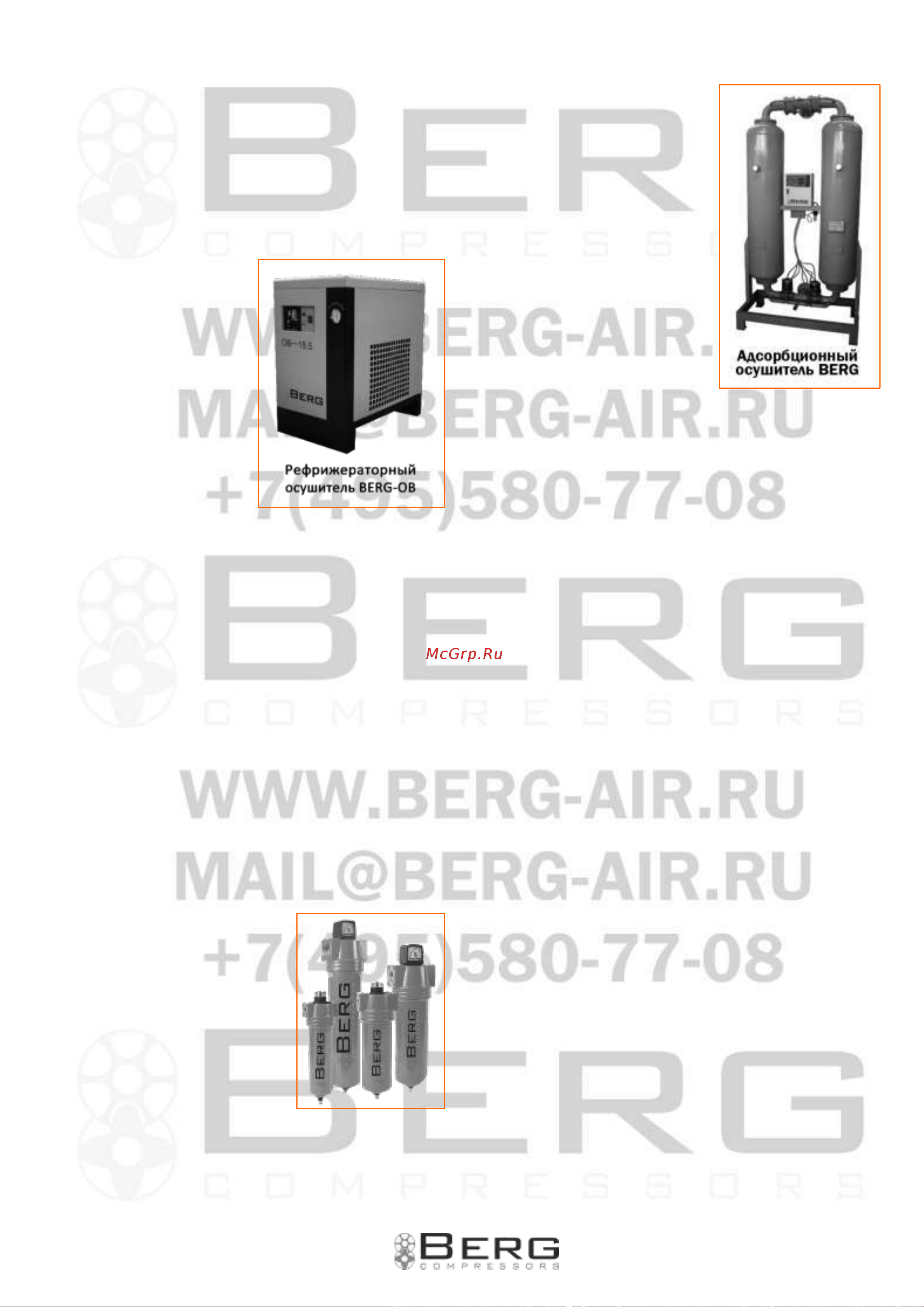

3.1.10. Рефрижераторный осушитель BERG
Рефрижераторный осушитель
необходим для более тщательной очистки
сжатого воздуха путем снижения его уровня
влажности. Удаление влаги, содержащейся в
сжатом воздухе, также позволяет продлить
срок службы оборудования и обеспечить его
стабильную работу. Перед рефрижераторным
осушителем устанавливается магистральный
фильтр, удаляющий твёрдые загрязнения из
потока воздуха. Для удаления влаги
рекомендуется использовать
конденсатоотводчики.
3.1.11. Магистральные фильтры BERG
Фильтры надежно защищают пневматическое
оборудование и поддерживают чистоту
сжатого воздуха. По окончанию
продолжительного срока
эксплуатации картридж
фильтра очень просто
меняется на новый.
Серия
магистральных фильтров
RSP разработана для
обеспечения
необходимого уровня
очистки сжатого воздуха
от масла и твердых частиц сторонних
субстанций. С их помощью на выходе из
пневматической системы можно получить
качество сжатого
воздуха, отвечающее
самым высоким
нормам.
3.1.12. Адсорбционный осушитель BERG ОС
Адсорбционные осушители холодной
регенерации являются технически сложными
изделиями. Данное оборудование считается
лидером среди оборудования
энергосберегающего типа. В данной модели
оборудования используется адсорбент,
обладающий избирательной способностью
адсорбции влаги из сжатого воздуха, с целью
последующей дегидратации.
Для того, чтобы адсорбент достиг
равномерного насыщения в установленное
время, необходимо использовать сухой газ для
регенерации и поддержания функции
адсорбции. Данное осушительное
оборудование имеет среднее время
переключения, малую утечку исходящих газов,
в настоящее время данное оборудование
энергосберегающего типа считается наиболее
экономичным в области очистки,
оборудование имеет широкую сферу
применения: электроэнергетику, пищевую,
химическую, нефтяную, медицинскую,
табачную промышленность, производство
контрольно-измерительных приборов, и
другие.
Использование адсорбционных
осушителей BERG ОС обусловлено конечными
условиями применения сжатого воздуха тогда,
когда точка росы сжатого воздуха +3°C
получаемая рефрижераторными осушителями
недостаточна. Область применения:
электронная, фармацевтическая, пищевая
промышленность, для поддержания
необходимого уровня влажности при
