Berg ОС-18,5 [12/13] Схема соединения
![Berg ОС-18,5 [12/13] Схема соединения](/views2/1911776/page12/bgc.png)

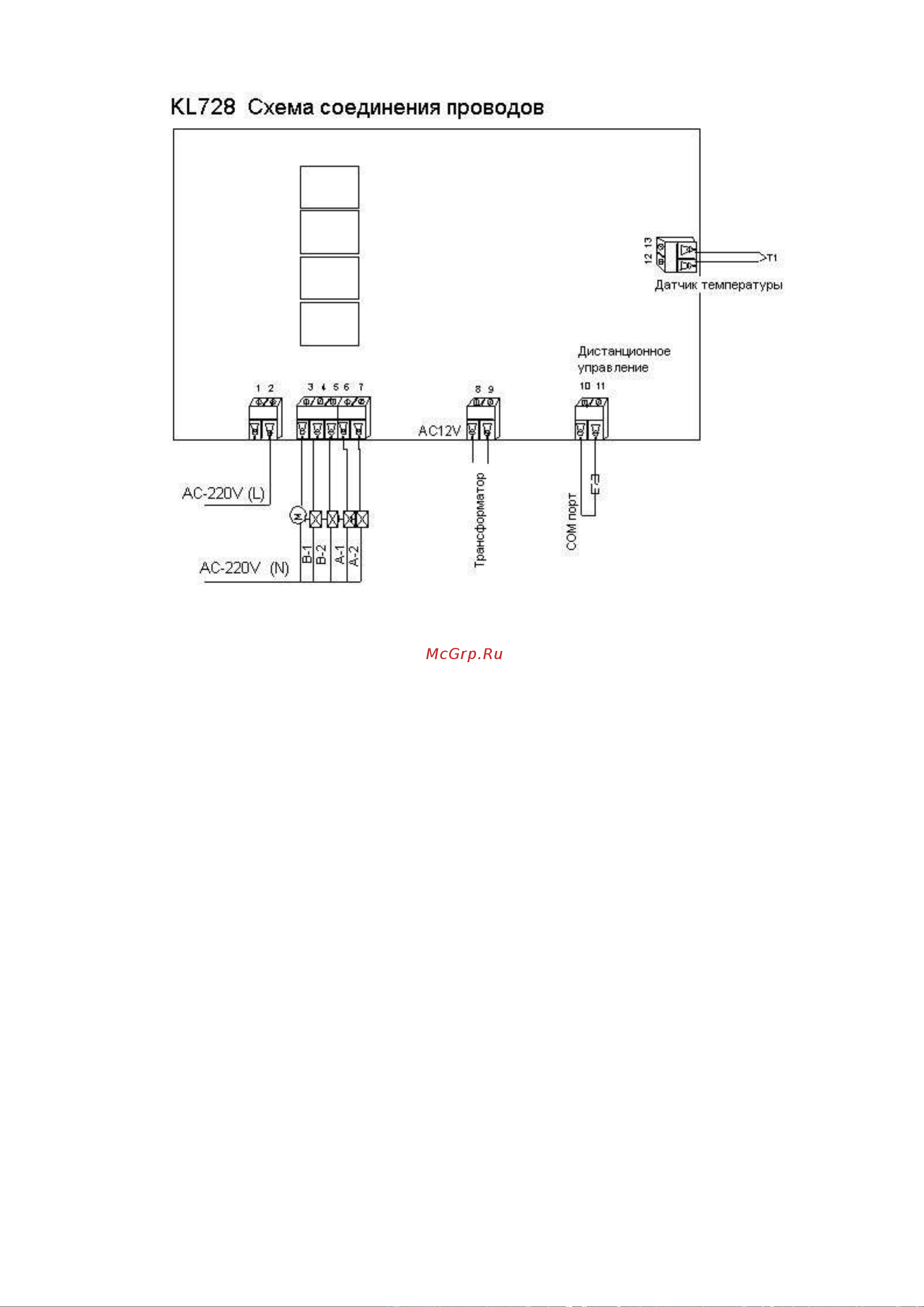

9: Схема соединения
1. АС-220V (L) – Линия фазы (+)
2. АС-220V (N) – Линия нуля (-)
3. В-1 – Колонна В (регенерация)
4. В-2 – Колонна В (адсорбция)
5. А-1 – Колонна А (регенерация)
6. А-2 – Колонна А (адсорбция)
7. Соединение АС12V трансформатора
8. СОМ общий порт – Дистанционное управление
9. Т1- Датчик температуры окружающей среды
