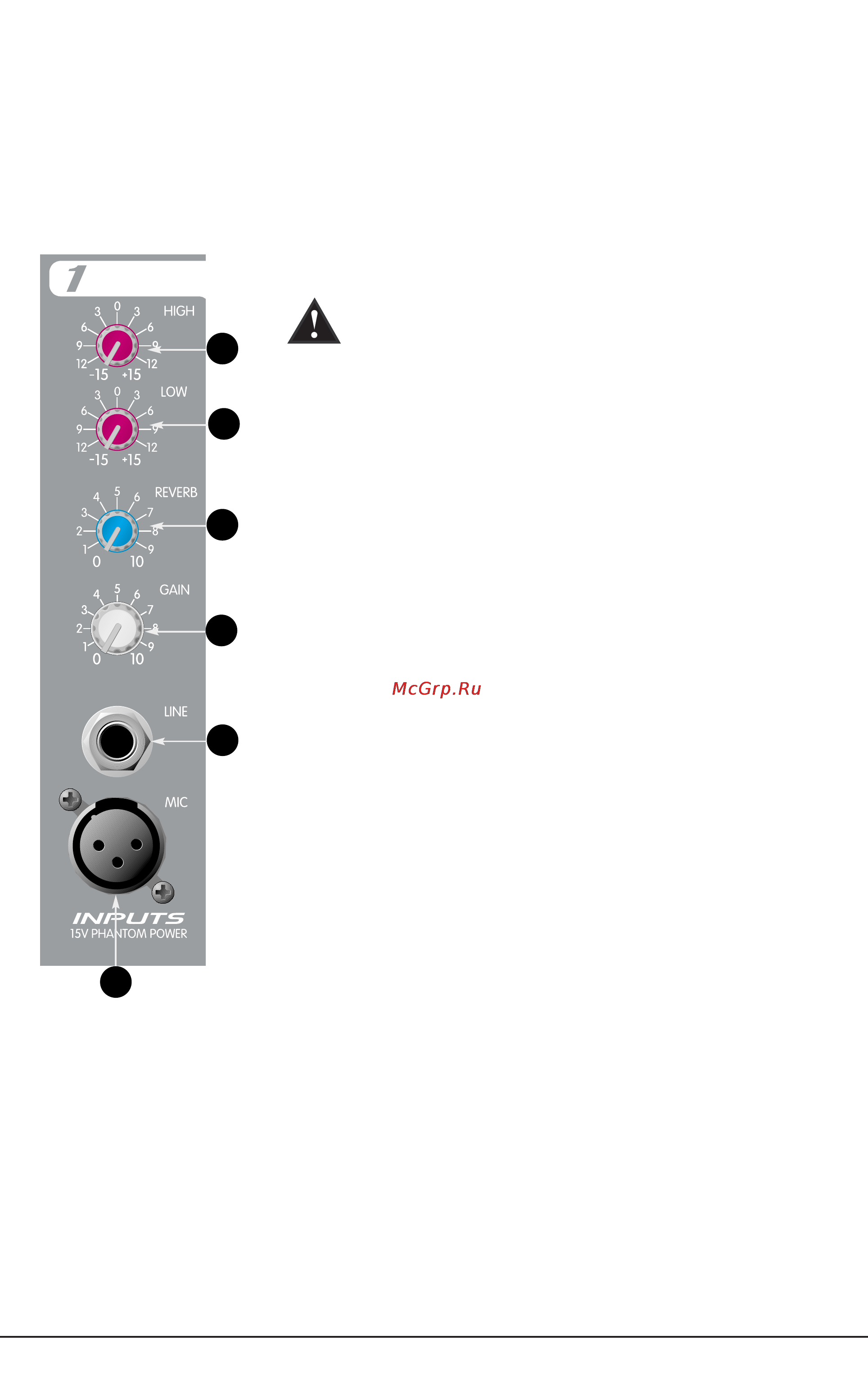

Фронтальная панель Линейки каналов 1 6 В следующем разделе описываются возможности каналов 1 6 Все шесть каналов идентичны друг другу а некоторые функции перечисленные ниже могут быть также найдены в описании канала 7 5 Вход MIC Сбалансированный низкоомный вход канала выполнен на разъеме XLR и оптимизирован для подключения микрофонов и других низкоомных источников сигнала Контакт 2 разъема является положительным плечом входа На контактах 2 и 3 данного разъема постоянно присутствует фантомное напряжение 15 В относительно контакта 1 Предупреждение Некоторые приборы например отдельные беспроводные микрофонные системы могут быть выведены из строя при подключении к ним фантомного питания Перед подключением ко входу микшера необходимо внимательно ознакомиться с руководством коммутиуемого источника Фантомное питание не влияет на работу низкоомных динамических микрофонов А 6 Вход LINE Несбалансированный линейный вход канала выполнен на разъеме1 4 и предназначен для подключения источников линейного сигнала с помощью джека 1 4 TS Входы XLR и 1 4 одного канала не могут быть задействованы одновременно 7 GAIN С помощью данного регулятора устанавливается уровень громкости каждого канала 8 REVERB Данный регулятор позволяет устанавливать уровень канального посыла на ревербератор и должен использоваться с учетом положения мастеррегулятора ревербератора Регулятор расположен после регулятора GAIN 7 и поэтому зависит от его установок Кроме этого регулятор REVERB определяет уровень посыла на выход эффектов 14 9 LOW Регулятор полочного фильтра 100 Гц предназначен для управления уровнем низкочастотного сигнала в пределах 15 дБ Данный регулятор позволяет добавлять глубину в звучание ненасыщенных сигналов или прояснять звучание неразборчивых сигналов 10 HIGH Регулятор полочного фильтра 10 кГц предназначен для управления уровнем высокочастотного сигнала в пределах 15 дБ Данный регулятор служит для устранения высокочастотных шумов или добавления прозрачности в звучание сигнала в зависимости от качества сигнала источника Возможности канала 7 Линейка канала 7 имеет два линейных входа на разъемах 1 4 и два магнитофонных разъема RCA Все входы являются суммированными и позволяют добавлять в микс суммированный сигнал левого и правого каналов стереофонических источников например кассетной деки или CD 11 Входы LINE и ТАРЕ Входы на разъемах RCA и 1 4 предназначены для подключения таких стереофонических источников как CD кассетная дека или клавишный инструмент Подключаемые сигналы суммируются в монофонический сигнал МР 600 Руководство пользователя 5
