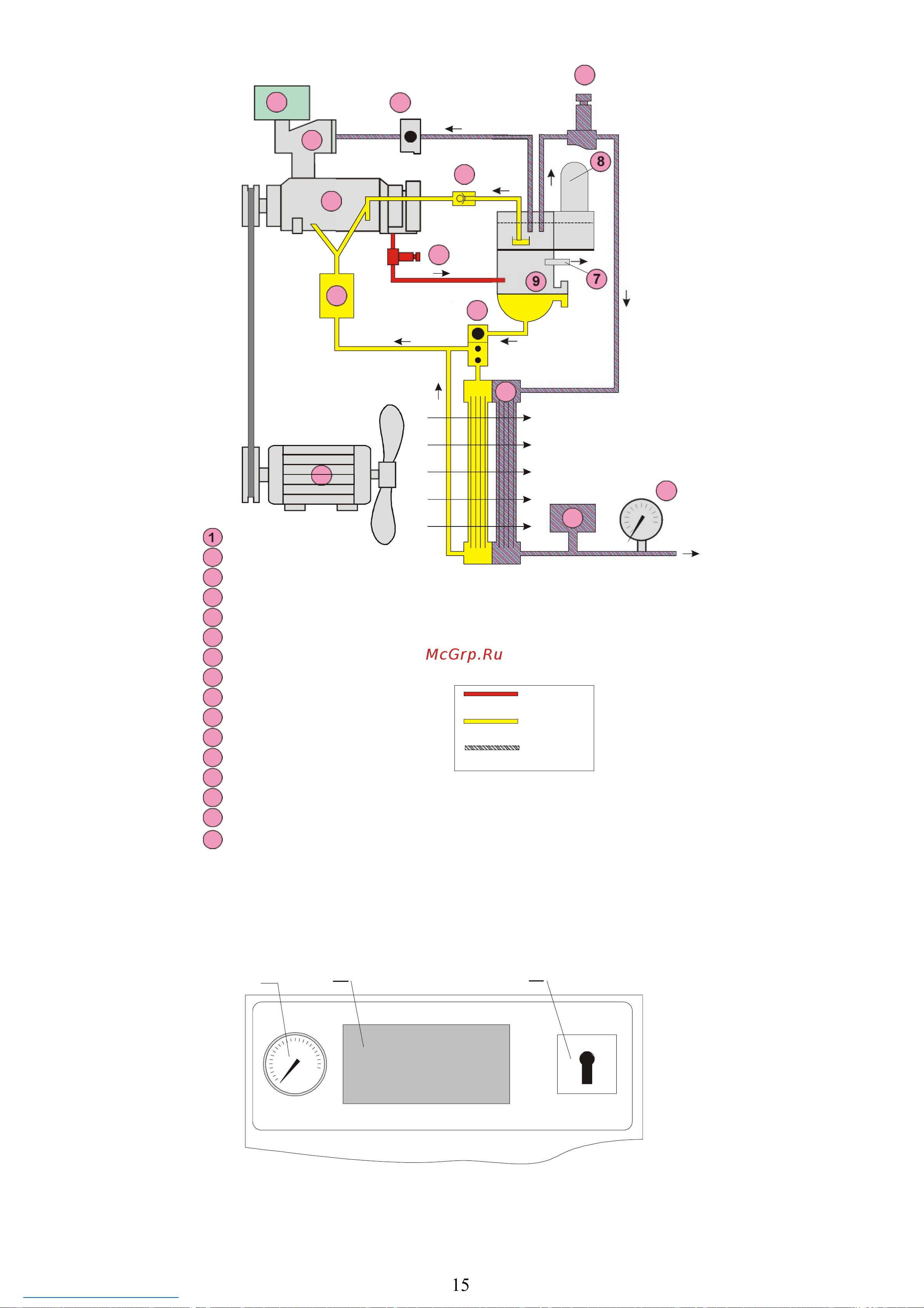

Контур смеси воздух-масло
Контур масла
Контур сжатого воздуха
3
1
2
0
1
Электроклапан управления
Манометр
Клапан минимального давления
Визуализатор возврата масла
Предохранительный клапан
Фильтр - маслоотделитель (сепаратор)
Маслосборник
Термостатический клапан
Радиатор
Электродвигатель
Фильтр масляный
Термодатчик
Винтовой блок
Датчик давления
Рисунок 4
Рисунок 5
5
1
3
2
6
15
14
13
10
11
4
16
Фильтр воздушный
Клапан всасывающий
12
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
15
