Установка/Подключение

Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все

соединения выполнены верно, а устройство и система работают правильно.

Для обеспечения правильной установки устройства используйте только те детали, которые входят в

комплект. Использование других приспособлений может привести к появлению сбоев в его работе.

Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить

какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.

Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать от

дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки

автомобиля, например, при экстренном торможении.

Если при установке устройства угол относительно горизонтальной плоскости превышает 30°,

рабочие характеристики проигрывателя могут быть не оптимальны.

Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию

высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода

горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где

устройство будет подвергаться сильной вибрации.

Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

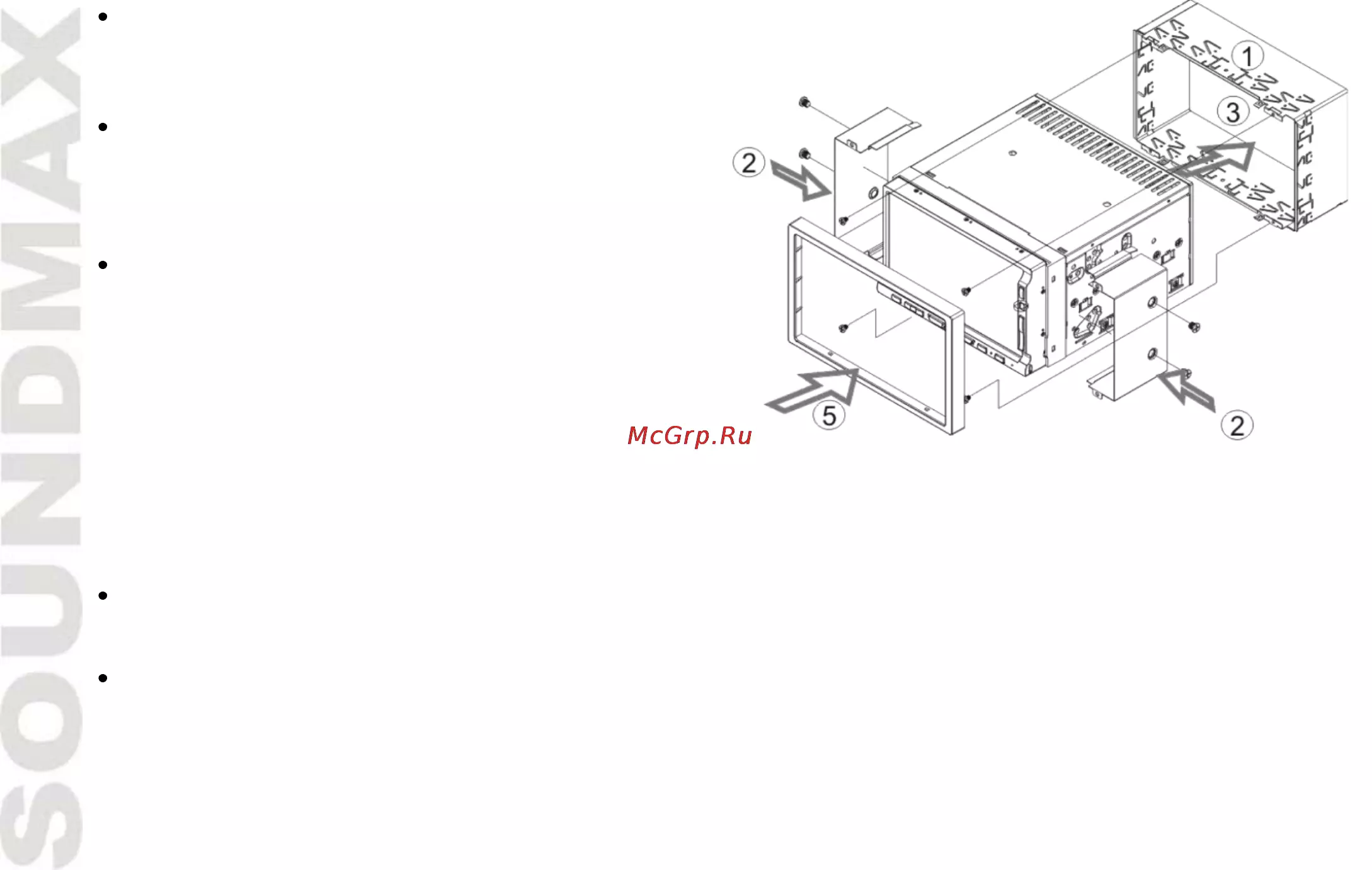

Снимите монтажный кожух (1) с корпуса устройства.

Уставноите монтажный кожух в отверстие 2-DIN в приборной панели, предназначенное для

установки магнитолы.

Закрепите монтажный кожух, отогнув крепежные скобы наружу с помощью отвертки. При

правильном закреплении монтажный кожух должен быть прочно зафиксирован в отверстии

приборной панели.

Подсоедините аудио-видеоконнектор к соответствующему разъему на задней панели устройства в

соответствии со схемой электрических подключений (см. далее).

Прикрепите крепежные скобы к боковым панелям устройства с помощью винтов (2).

Вставьте устройство в монтажный кожух до упора (3).

С помощью 4 винтов (4) прикрепите спереди устройство к монтажному кожуху.
