ТЕХНИЧЕСКОЕ ОПИСАНИЕ

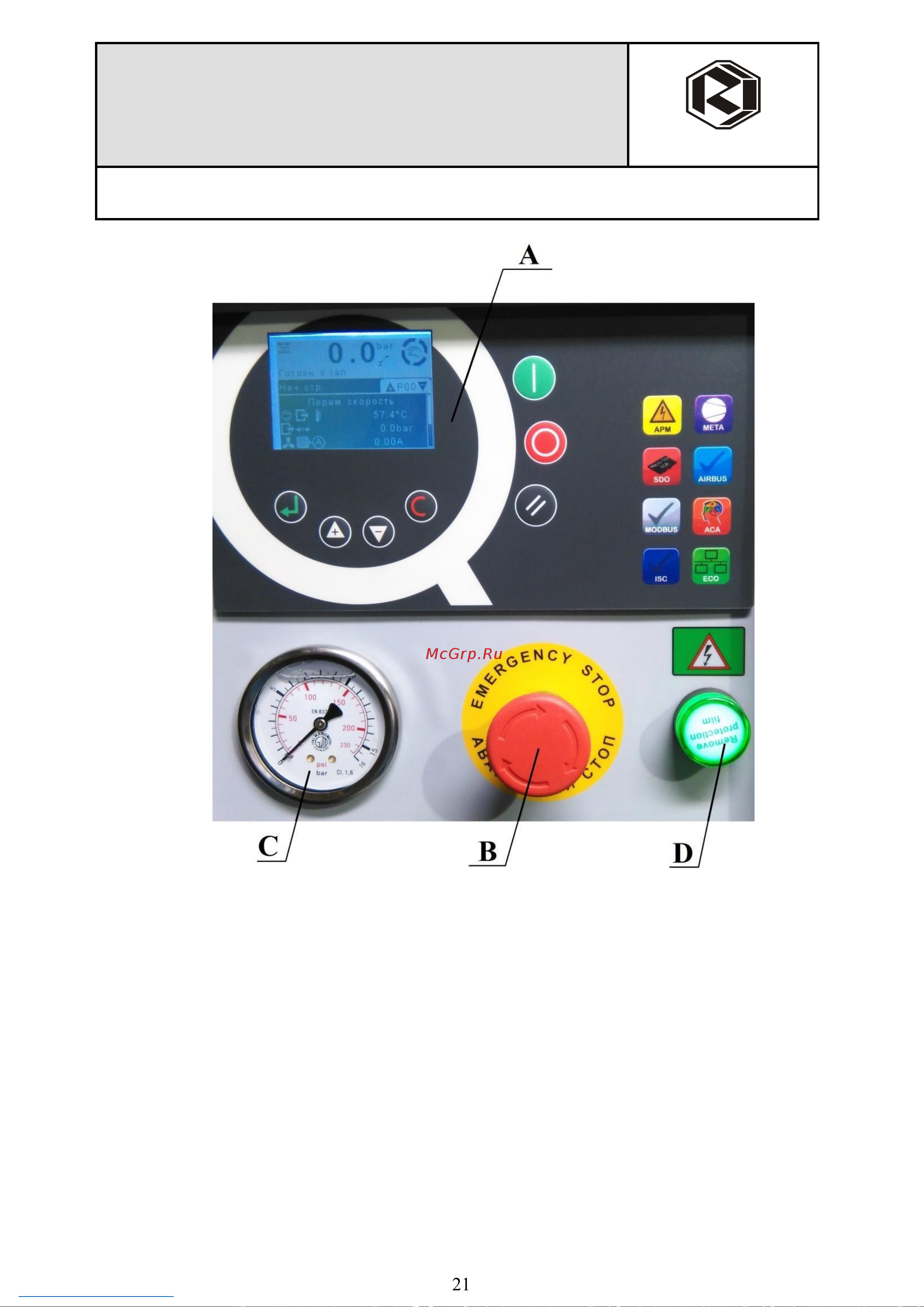

ПАНЕЛЬ УПРАВЛЕНИЯ AIRMASTER Q1
А - электронный контроллер предназначен для управления и контроля работы ком-
прессорной установки (см. руководство пользователя контроллера).
B - грибковая кнопка "АВАРИЙНЫЙ СТОП" – предназначена для аварийного от-
ключения установки. При нажатии на кнопку L происходит мгновенный останов. Для раз-
блокирования необходимо повернуть красную кнопку на 1/2 оборота (по часовой стрелке) и
отпустить, после чего возможен перезапуск установки.
C - манометр – индикатор-прибор прямого действия, предназначен для контроля дав-
ления воздуха на выходе компрессорной установки и отсутствия избыточного давления в се-
ти при выключенном компрессоре.
D - лампа сигнальная "СЕТЬ" (зеленого цвета) – индикация подключения питания.
ВНИМАНИЕ: КНОПКОЙ "АВАРИЙНЫЙ СТОП" - ПОЛЬЗОВАТЬСЯ
ТОЛЬКО В ЭКСТРЕННЫХ СЛУЧАЯХ.
