Руководство пользователя контроллера AirMaster Q1
1 Интерфейс пользователя
1.1
Клавиатура
Малая клавиатура контроллера состоит из семи кнопок:
Символ Название
кнопок
Функции
I
ПУСК Пуск компрессорной установки
0 СТОП Выключение установки
// СБРОС Сброс ошибки
ВВОД Подтверждение выбора или изменения показателей
▼ МИНУС /
ВНИЗ
Прокрутка меню вниз, уменьшение показателей
▲ ПЛЮС /
ВВЕРХ
Прокрутка меню вверх, увеличение показателей
C
ВЫХОД Переход на один уровень назад
1.2
Дисплей
Пример индикации дисплея изображен на рисунке 1.

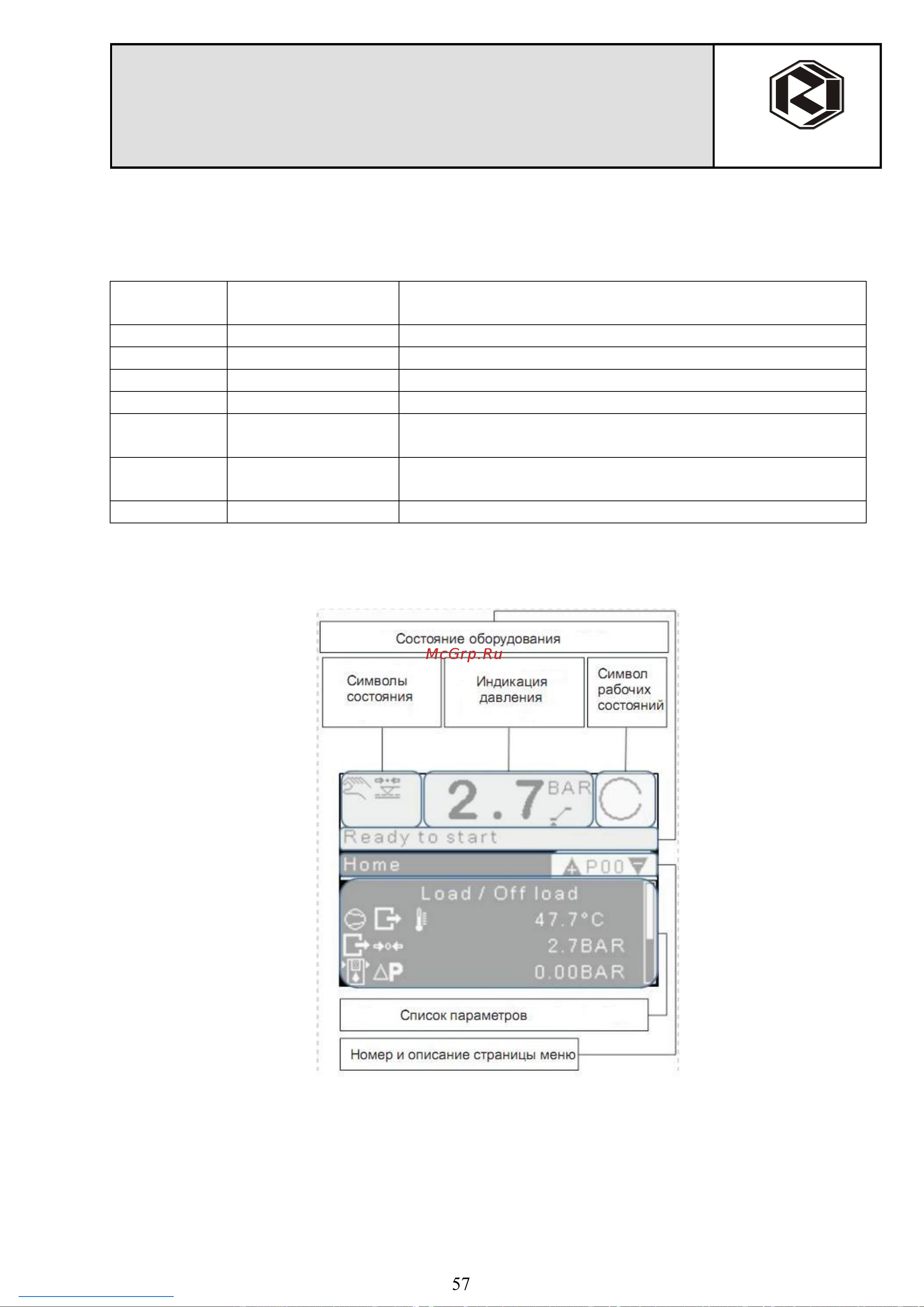

Рис. 1. Дисплей контроллера
2 Описание меню
2.1
Главное меню
При включении питания компрессора в течении 30 секунд происходит загрузка контроллера,
после чего на дисплее появляется индикация состояния компрессора (рис.1).
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
AIRMASTER Q1
57
