+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК120Т-8 ВС

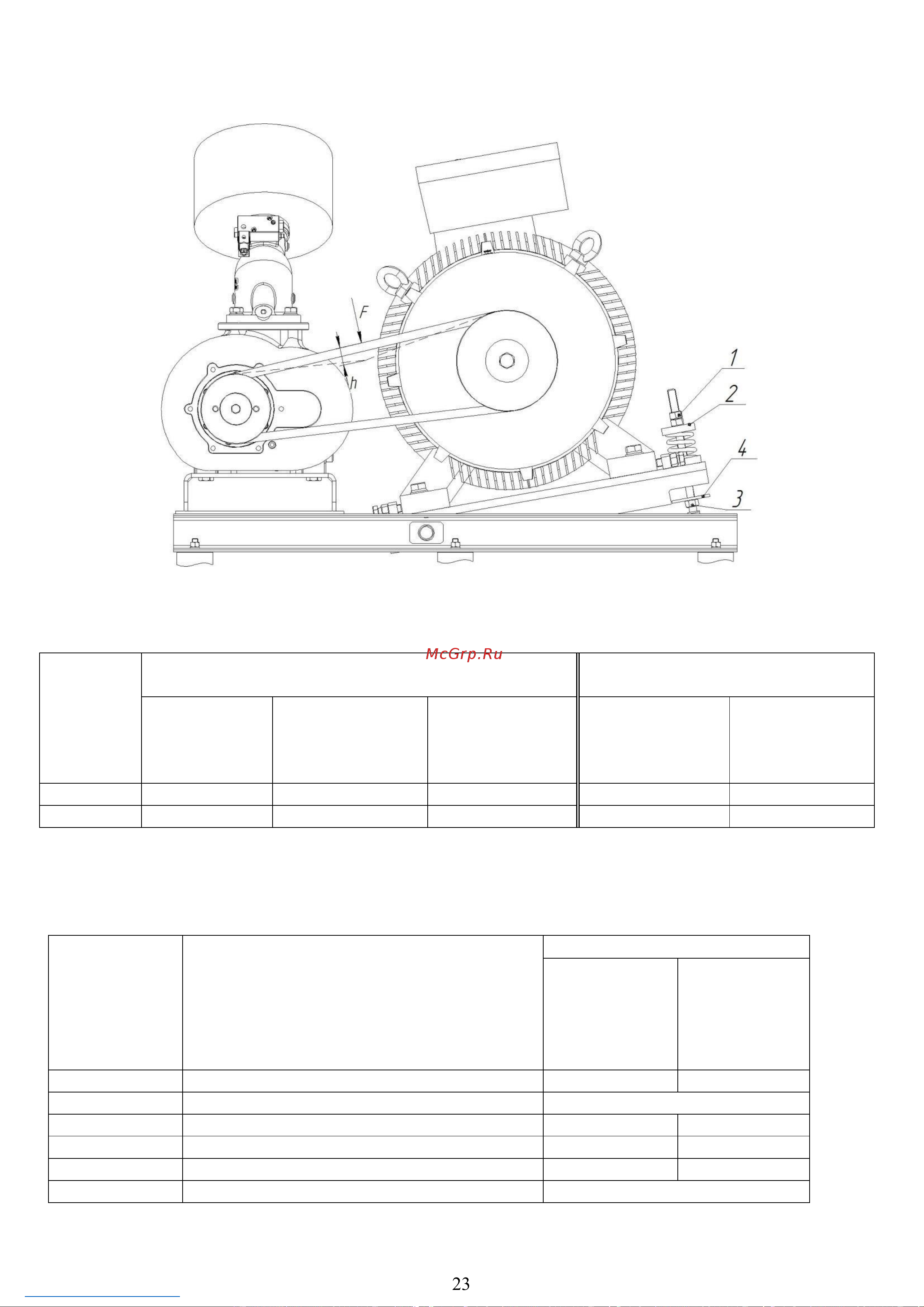

Для замены ремней необходимо освободить пружину поз.2 открутив гайки поз.1. Вращая гайку поз.3
против часовой стрелки поднять плиту с электродвигателем при помощи шайбы поз.4 на необходимое для
демонтажа ремней расстояние.
Замена ремней осуществляется комплектно.
Рисунок 7
Таблица 5 – Данные для контроля натяжения клинового ремня.
8.6 Перечень сменных запасных частей, применяемых при проведении технического обслуживания,
указан в таблице 5.
Таблица 6 – Перечень сменных запасных частей, применяемых при ТО
Код
Наименование
Применяемость
ВК100Т
-8(-10)
ВК120Т
-8(-10)
4051008502 Фильтр масляный, шт. 1 1
4061000901 Фильтр-маслоотделитель (сепаратор), шт. 1
См. раздел 4.2 Масло, л 50 55
4301500010 Ремень, шт. 5
-
4301500030 Ремень, шт.
-
5
4093101400 Патрон фильтра воздушного в корпусе, шт 1
Модель
Проверка натяжения ремня путем измерения ча-
стоты собственных колебаний
Проверка натяжения ремня дина-
мометрическим методом
Расчетное
межцентровое
расстояние,
мм
Натяжение ветви
одного прирабо-
танного ремня, H
Частота колеба-
ний ветви од-
ного ремня, Гц
Прогиб ветви
ремня h, мм
Сила для при-
работанного
ремня f, Н
ВК100Т 534…549 600…650 51…52 14,0…14,5 75
ВК120Т 621…636 680…730 47…48 14,5…14,5 75
23
