Приложение В

Руководство пользователя контроллера AirMaster P1

1 Технические характеристики

Многофункциональный промышленный электронный блок управления (контроллер AirMaster P1) соответствует

стандартам МЭК и предназначен для управления воздушными винтовыми компрессорами. Контроллер выполнен в

корпусе из алюминиевого сплава с антикоррозионным покрытием и полиэтиленовой клавиатурой. Степень защиты -

IP65 для фронтальных элементов, IP20 для остальных. Температура эксплуатации от 0 до +55°С при относительной

влажности до 95% (без конденсации), температура хранения от -25 до +75°С. Коммутация входных и выходных

сигналов осуществляется через контактные разъемы. Питание контроллера – разъем Х01 - осуществляется от сети

24VAC ± 15% частотой 50…60 Гц, максимальный потребляемый ток 1А. Отображение информации осуществляется с

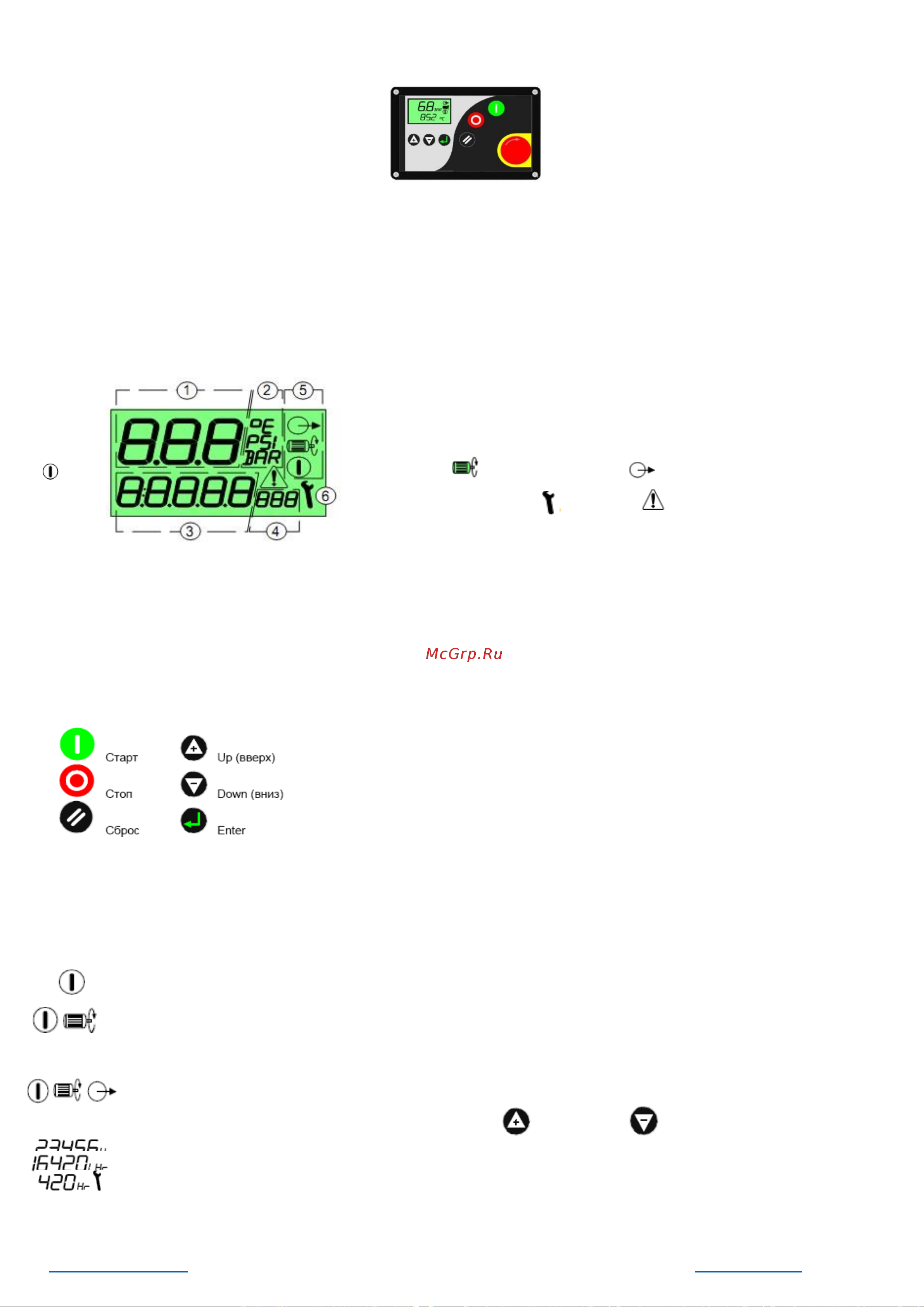

помощью жидкокристаллического дисплея 45 х 25мм с подсветкой:

1, 2 - Давление воздуха на выходе компрессорной установки или код пара-

метра в режиме программирования.

3, 4 - Вспомогательное поле. По умолчанию отображается температура мас-

ляно - воздушной смеси. В режиме программирования – значение пара-

метра.

5 - Символы состояния компрессорной установки:

- ПУСК, - холостой ход, - загрузка

6. Вспомогательные символы: - сервис, - сигнал аварии.

В контроллере предусмотрена долговременная память для хранения опера-

тивных данных: времени наработки, значений счетчиков и состояний

системы. Коммутация входных и выходных сигналов осуществляется через зажимные соединения, расположенные

на задней панели контроллера.

Входы: аналоговые - разъем Х02 контакты 1 и 2 - для подключения датчика давления, контакты 3 и 4 - для

подключения датчика температуры; цифровые - разъем Х03 - вход 24VAC для контроля состояния: кнопки аварийной

остановки, тепловых реле защиты электродвигателя привода и вентилятора, реле контроля фаз.

Выходы: разъем Х04 – R1 – релейный выход для управления электромагнитным клапаном загрузки (до 4А реактивной

нагрузки 24VAC); R2…R4 - релейные выходы для управления: линейным контактором, контактором “звезда”, контакто-

ром "треугольник" (до 2А реактивной нагрузки 230VAC).

Управление контроллером осуществляется функциональными кнопками:

ВНИМАНИЕ! Контроллер выключает компрессор при прерывании питающего напряжения (отсутствии одной или не-

скольких фаз) на время более 40 мс и при распознавании низкого напряжения (менее 19,8 VAC в цепи питания

контролрера).

2 Описание работы

При включении компрессорной установки на дисплее появляется индикация с указанием давления на выходе компрес-

сорной установки и температуры масляно – воздушной смеси в винтовой паре. Существуют три рабочих режима ком-

прессора, которые отображаются следующими символами статуса:

режим «Ожидание» - двигатель выключен, при достижении давления пуска произойдёт

автоматический запуск установки, набор давления отсутствует;

режим «Холостого хода» - двигатель включен, клапан управления обесточен, всасывающий

клапан закрыт; набор давления отсутствует. Таймер показывает обратный отсчёт времени в секундах до

перехода установки в режим «Ожидание». При падении давления до уровня давления пуска компрессор-

ная установка перейдет в режим «Загрузка»,

режим «Загрузка» - двигатель включен, клапан управления под напряжением, всасывающий клапан от-

крыт, идет набор давления в систему потребителя.

Чтобы выбрать другие параметры меню пользователя нажмите (вверх) или (вниз).

общее время наработки компрессорной установки в ча

время работы в режиме «Загрузка» в часах;

время работы до проведения ТО в часах (таймер считает общее время работы).

3 Программирование параметров контроллера

Для изменения параметров давления необходимо войти в режим программирования.
