Содержание
- 7 800 778 91 20 1
- Www remeza group 1
- Инструкция 1
- Компрессор remeza вк50т 8 1
- По эксплуатации 1
- Цены на товар на сайте https www remeza group catalog kompressory vk50t 8 utm_source manual utm_medium pdf utm_campaign manual_link 1
- Внимание 3
- Общие сведения 4
- При оформлении заказа на запасные части указывайте следующие данные 4
- Назначение 5
- Основные технические характеристики 6
- Основные технические характеристики приведены в таблице 1 6
- Таблица 1 основные технические характеристики 6
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк50т 8 7
- Примечание модификация вк40т вк50т вс отличается от вк40т вк50т наличием встроенного ча стотного преобразователя от вк40т д наличием осушителя от вк40т дbc наличием встроенного ча стотного преобразователя и осушителя 7
- Продолжение таблицы 1 7
- Рекомендуемые смазочные материалы 8
- Комплектность 9
- Техническое описание 10
- Устройство 10
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк50т 8 13
- L грибковая кнопка аварийный стоп предназначена для аварийного отключения уста новки при нажатии на кнопку l происходит мгновенный останов установки для разблокирования необходимо повернуть красную кнопку вправо на 1 2 оборота и отпустить после чего возможен переза пуск установки пользоваться только в экстренных случаях для предотвращения аварийных ситу аций 13
- Рисунок 3 внешний вид панели управления компрессорной установки 13
- Устройства защиты компрессорной установки 14
- Указание мер безопасности 15
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк50т 8 16
- Рис 4 схема электрическая принципиальная установок вк40т вк50т вк40т д 16
- Схема электрическая принципиальная вк40т вк50т 16
- Рис 4 схема электрическая принципиальная установок вк40т вс вк50т вс вк40т двс 17
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк50т 8 18
- Рис 5 схема комплектной компрессорной станции 18
- Рис 6 монтаж установка техническое обслуживание 19

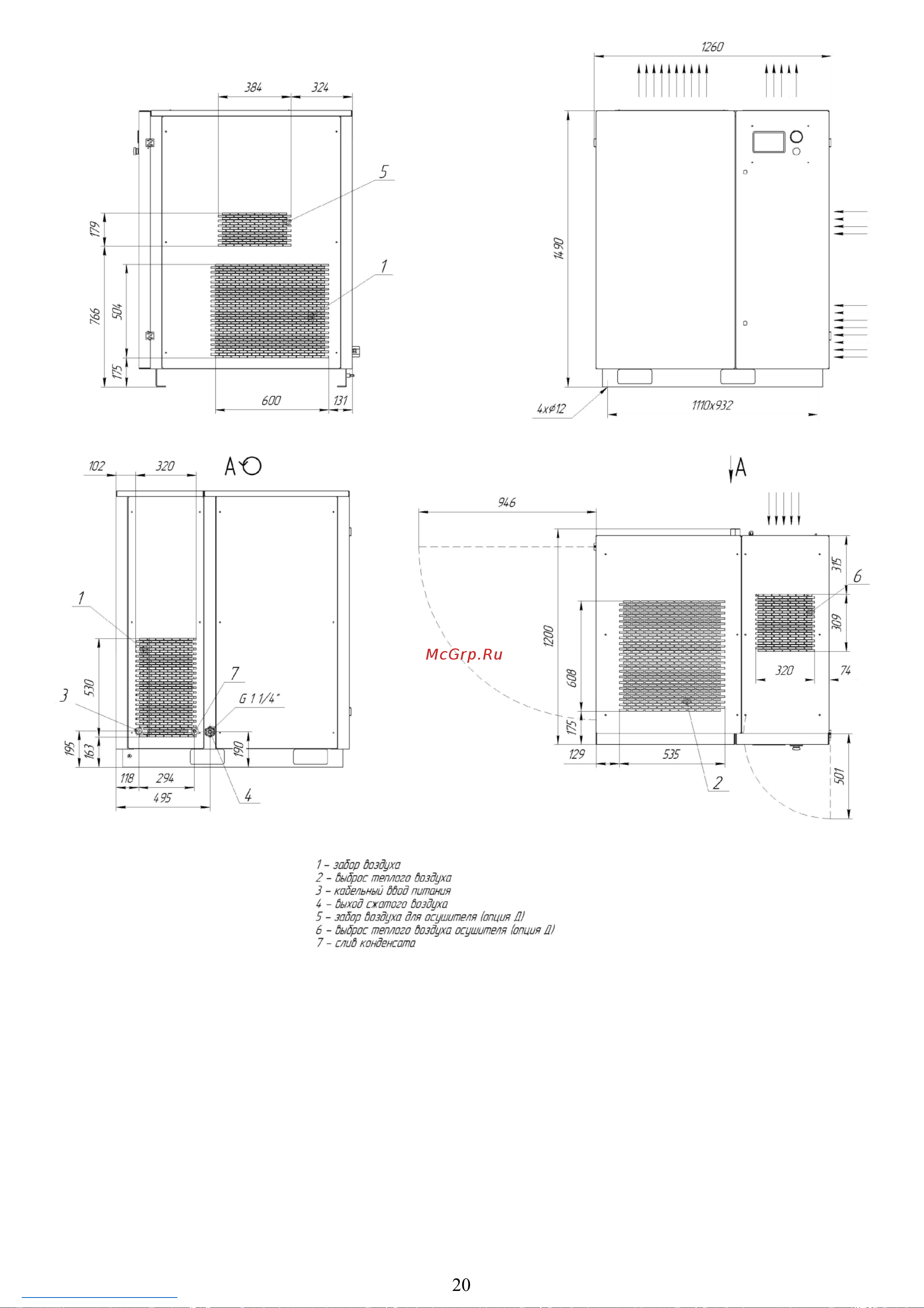

- Рис присоединительные и установочные размеры компрессорной установки 20
- Инструкция по эксплуатации 22
- Общие указания 22
- Размещение и монтаж 22
- Температура окружающей среды 22
- Первый пуск 23
- Электропитание 23
- Контроль и управление в процессе работы 24
- Внимание все проведенные работы по техническому обслуживанию должны сопровождаться отметкой в журнале технического обслуживания форма журнала приведена на странице 24 25
- Внимание операции по техническому обслуживанию должны выпол няться квалифицированным обученным персоналом 25
- Внимание первую замену масла и масляного фильтра произвести через 500 часов работы обкатка если установка не эксплуатировалась то через один год от даты выпуска 25
- Ежесменное техническое обслуживание ео 25
- Плановое техническое обслуживание выполняемое через 500 часов работы то перечень и периодичность работ по техническому обслуживанию компрессорной установки при ведены в таблице 3 25
- Правильное обслуживание является одним из основных условий продолжительной работы уста новки 25
- Таблица 3 25
- Техническое обслуживание 25
- Техническое обслуживание установки заключается в контроле за работой ее механизмов проверке технического состояния очистке и т д 25
- Техническое обслуживание установки подразделяется на 25
- Включить и оставить установку в работающем состоянии на 5 мин после чего отключить через 5 10 мин проверить уровень масла при необходимости долить см рис 6 26
- Внимание 26
- Внимание в случае вмешательства то или внеплановый ремонт необхо димо отключить электропитание установки и перекрыть воздушную сеть 26
- Внимание после первых 50 ти часов работы выполнить общий контроль проверить уровень масла состояние радиатора воздушного фильтра проч ность крепления узлов и агрегатов натяжение ремней состояние электриче ских соединений и аппаратуры 26
- Внимание рекомендации по применению масел см в разделе 3 настоя щего руководства 26
- Демонтировать и заменить фильтр масляный предварительно залив в него 1л масла 26
- Закрыть кран и залить масло через маслозаливную горловину см табл 1 завернуть и затянуть пробку заливного отверстия 26
- Компрессор и магистраль разгружены по показаниям манометров давление равно 0 при выполнении работ по обслуживанию 26
- Некоторые внутренние детали установки могут нагреваться до высо ких температур 26
- Обратите особое внимание на возможные подтеки масла и образование налета вызванного пылью и маслом при необходимости очистите а также 26
- Отключено электропитание установки 26
- Открыть боковую панель отвернуть пробку открыть кран удаления масла и слить масло в подго 26
- Очистите продувкой сжатым воздухом радиатор от пыли и грязи 26
- Перед выполнением каких либо операций на установке необходимо от ключить ее от сети электропитания и пневмосистемы потребителя 26
- Перед открытием боковой панели корпуса установки необходимо убедиться что 26
- При каждой замене масла должен быть заменен фильтр масляный 26
- Проверьте чистоту масла отсутствие его интенсивного потемнения замену масла и масляного фильтра следует осуществлять согласно таблицы 3 для чего необходи 26
- Рекомендации по проведению технического обслуживания 26
- Товленную емкость 26
- Журнал технического обслуживания форма 27
- Натяжение ремня 27
- Транспортирование 28
- Транспортирование и хранение 28
- Удаление на переработку 28
- Хранение 28
- Неисправности и методы их устранения 29
- Вк40т 8 10 вс вк50т 8 10 вс 0 95 30
- Вк40т 8 10 д вс 1 9 30
- Модель компрессорной установки сплав серебра г 30
- Сведения о содержании драгоценных металлов 30
- Гарантии изготовителя 31
- Гарантийные обязательства изготовителя прекращаются в случае 31
- Гарантийные обязательства не предусматривают 31
- Гарантийные обязательства не распространяются 31
- Гарантийный срок эксплуатации 12 месяцев со дня продажи с отметкой продавца в ру ководстве по эксплуатации но не более 18 месяцев со дня выпуска если иное не предусмотрено договором в случае отсутствия отметки продавца о продаже гарантийный 31
- Для проведения гарантийного ремонта рекламационный акт оформленный по установ ленной форме а также следующие дополнительные сведения или копии документов с сопрово дительным письмом направляют продавцу поставщику 31
- По вопросам гарантийного обслуживания обращаться к продавцу региональному упол номоченному представителю изготовителя 31
- Свидетельство о приемке и упаковывании 32
- Соответствует требованиям технической документации технических условий ту рб 400046213 15 2002 и признана годной к эксплуатации 32
- Укомплектована 32
- Приложение 33
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк50т 8 35
- P04 хх информация о событии 35
- Индикация контроллера функция 35
- Меню парольных параметров вход в режим программирования осуществляется в меню р09 доступ выберите меню р09 с помощью кнопок вверх или вниз и нажмите ввод с помощью кнопок вверх или вниз установите user и нажмите ввод на дисплее появится запрос из четырех цифр курсор установленный на первую цифру будет отображать 0 при помощи кнопок вверх вниз установите первую цифру кода и нажмите ввод курсор переместится на следующий знак кода аналогично установите следующие 3 знака кода и подтвердите выбор кнопкой ввод для возврата к предыдущему знаку кода нажмите выход при неверно введенном коде доступа в строке ак тивно появится сообщение польз по умолч при верном коде в строке активно появится сообщение us er 35
- Р04 журнал событий журнал событий фиксирует последних 200 действий произошедших с компрессорной установкой к данным действиям относятся включение остановка ку а также любое изменение параметров при выборе курсором со бытия и нажатии кнопки ввод появится дополнительная о данном событии 35
- Р05 поставщик услуг в данном меню содержится информация о продавце компрессорной установки 35
- Р06 данные контрол в данном меню содержится информация о контроллере 35
- Р07 данные оборудов 35
- Р08 коды сообщений меню р08 содержит описание всех возможных кодов аварий компрессорной установки каждое аварийное со общение состоит из одной буквы и четырех цифр пример е 0080 35
- Р09 доступ меню р09 меню парольного доступа 35
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк50т 8 36
- Автоматический переза пуск 36
- Блокировка доступа блокировка доступа 36
- Вверх вверх 36
- Величина pu не должна превышать максимальное рабочее давление компрессорной установки для вк25 8 pu 8 для вк100р 10 pu 10 и т д для компрессоров с частотным преобразователем 36
- Вентилятор вентилятор 36
- Вниз вниз 36
- Время время 36
- Выше установленного выше установленного уровня 36
- График график 36
- Дата дата 36
- Датчик датчик 36
- Двигатель двигатель 36
- Дистанционное управление дистанционное управление 36
- За пределами диапазона за пределами диапазона 36
- Запрет нагрузки запрет нагрузки 36
- Запрет пуска запрет пуска 36
- Запрет работы запрет работы 36
- Звезда треугольник звезда треугольник 36
- Звуковой сигнал звуковой сигнал 36
- Ключ ключ 36
- Компрессор или блок компрессор или блок 36
- Конфигурация пользо вателя 36
- Масло масло 36
- Немедленная остановка немедленная остановка 36
- Ниже установленного уровня 36
- Обнаружение контроль обнаружение контроль 36
- Общие часы общие часы 36
- Описание символов используемых в контроллере сим вол обозначение сим вол обозначение сим вол обозначение 36
- Останов останов 36
- Пароль потребителя user 0 и три цифры модели компрессора вк50 0050 вк180 0180 вк220 0220 пароль потребителя открывает доступ к редактированию параметров меню р10 настр оборуд 1 36
- Предупреждение предупреждение 36
- Р10 меню настройка оборудования 1 36
- Работа загрузка работа загрузка 36
- Работа холостой ход работа холостой ход 36
- Разблокировка доступа разблокировка доступа 36
- Разность давления разность давления 36
- Редактирование редактирование 36
- Сброс конденсата сброс конденсата 36
- Статус статус 36
- Стоп стоп 36
- Таймер таймер 36
- Температура температура 36
- Техническое обслуживание техническое обслуживание ремонт 36
- Только чтение только чтение 36
- Угол сдвига фаз угол сдвига фаз 36
- Управление в заданной по следовательности 36
- Установленный уровень установленный уровень 36
- Фильтр фильтр 36
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк50т 8 37
- Power power 37
- Аварийный стоп аварийный стоп 37
- Аналоговое значение аналоговое значение 37
- Аналоговый выход4 20ma аналоговый выход4 20ma 37
- Больше больше 37
- Вверх вверх 37
- Ввод ввод 37
- Вниз вниз 37
- Вода вода 37
- Воздух на выходе ком прессора 37
- Вход вход 37
- Выход выход 37
- Выходное реле выходное реле 37
- Да да 37
- Дверь открыта дверь открыта 37
- Дневной свет дневной свет 37
- Клапан клапан 37
- Контроллер airmasterq1 контроллер airmasterq1 37
- Меньше меньше 37
- Номер или частота номер или частота 37
- Нормально открытый нор нормально открытый нор мально закрытый 37
- Последние 24 часа последние 24 часа 37
- Последний час последний час 37
- Предыдущая страница предыдущая страница 37
- Процент процент 37
- Пуск пуск 37
- Пусков за последние 24 часа пусков за последние 24 часа 37
- Пусков за последний час 37
- Работа работа 37
- Ременной привод ременной привод 37
- Ремонт ремонт 37
- Сеть или система сеть или система 37
- Следующая страницы следующая страницы 37
- Сообщения о неисправности и методы устранения 4 сообщения о неисправностях в результате которых компрессор немедленно выключается 37
- Среднее значение среднее значение 37
- Статус статус 37
- Стоп стоп 37
- Трансформатор тока трансформатор тока 37
- Установка установка 37
- Установленный уровень установленный уровень давления 37
- Фаза l1 фаза l1 37
- Фаза l2 фаза l2 37
- Фаза l3 фаза l3 37
- Фаза фаза 37
- Фильтр сепаратор фильтр сепаратор 37
- Цифровой вход цифровой вход 37
- Частота частота 37
- Гарантийное свидетельство 39
- Данное гарантийное свидетельство является обязательством на гарантийный ремонт компрессорного оборудования 39
- Гарантийные обязательства изготовителя прекращаются в случае 40
- Гарантийные обязательства не предусматривают 40
- Гарантийные обязательства не распространяется 40
- Для проведения гарантийного ремонта предъявите продавцу поставщику оформ ленный по установленной форме рекламационный акт а также 40
