СБ4-F110 1620
усадки. Моменты затяжки винтов головок цилиндров, гаек цилиндров и всех
других соединений, если не указано иное, согласно таблице 4. Подтяжку про-
изводить динамометрическим ключом после остывания компрессорного
блока до температуры окружающей среды. При повторной сборке заменить
самоконтрящиеся гайки.
Таблица 4
Резьба
Мин. момент затяжки
Макс. момент затяжки
М6
9 Н·м
10 Н·м
М8
22 Н·м
25 Н·м
М10
42 Н·м
45 Н·м
М12
70 Н·м
75 Н·м
М14
110 Н·м
120 Н·м

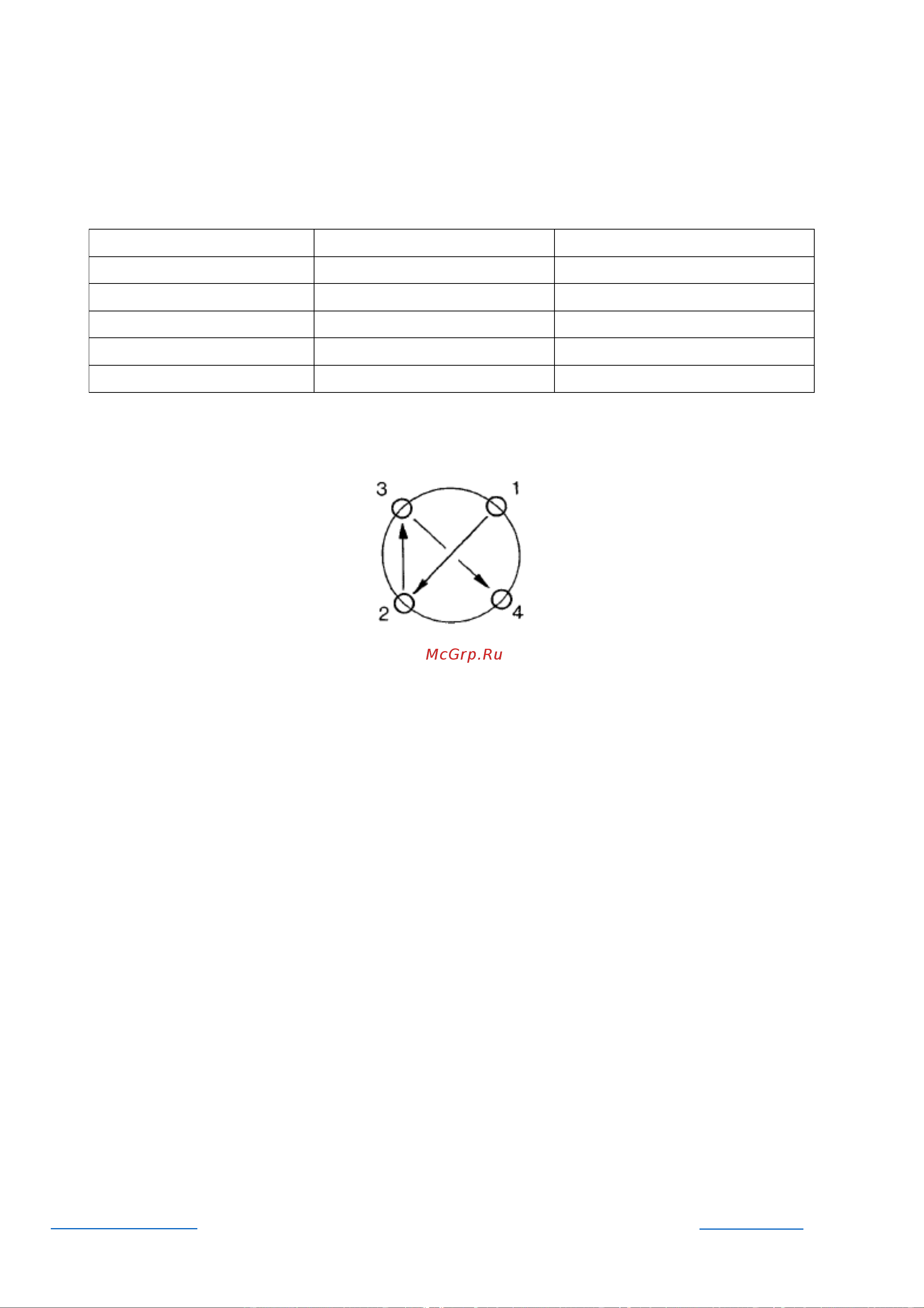

Последовательность затяжки винтов головки цилиндров и гаек цилиндров по-
казана на рисунке 4.
Рисунок 4
8.2.2
Проверка натяжения ремней
После первых 100 ч работы и далее через каждые 300 ч работы проверьте и
при необходимости отрегулируйте натяжение ремней, очистите их от загряз-
нений.
При недостаточном натяжении происходит проскальзывание ремней, возни-
кает вибрация с воздействием на подшипники знакопеременной нагрузки
"продергивание", перегрев шкивов, перегрев и снижение КПД блока компрес-
сорного. Когда ремни перетянуты, то происходит чрезмерная нагрузка на под-
шипники с повышенным их износом, перегревом электродвигателя и блока
поршневого.
Для проверки натяжения ремней выполните следующие действия (смотрите
рисунок 5):
1
Остановите компрессор в соответствии с 6.6.
2
Снимите защитное ограждение.
3
Приложите силу F с усилием 40…55 Н, перпендикулярно к середине ремня
(рисунок 5).
4
Измерьте отклонение Х. Прогиб ремня Х должен составлять 6…7 мм.
5
При необходимости отрегулируйте натяжения ремней.
