34
СБ4-F110 1620
Порядок сборки
12.4

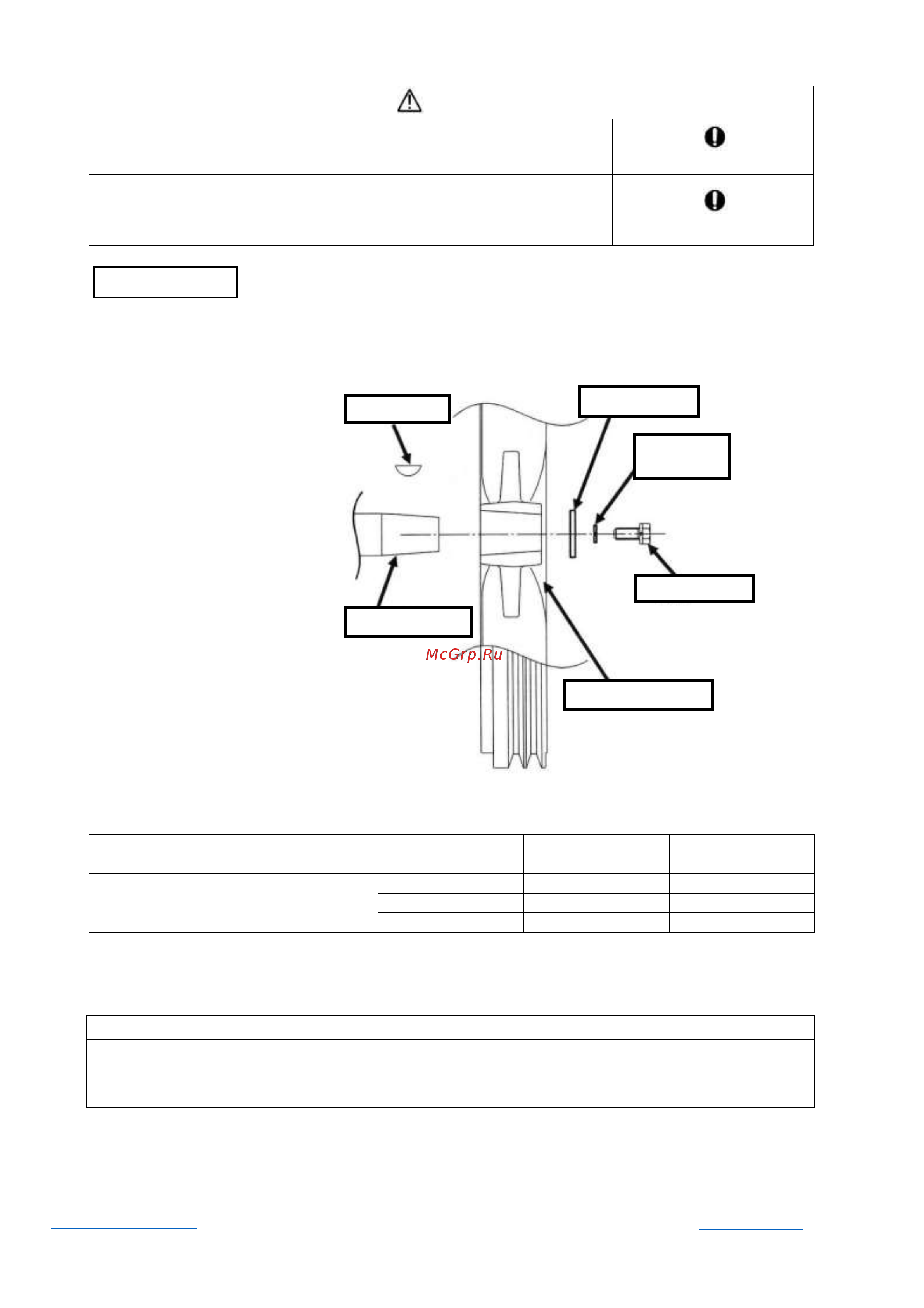

Монтаж шкива-маховика
ВНИМАНИЕ
При монтаже шкива-маховика сначала установите, и зафиксируйте ос-
нование компрессора
В противном случае компрессор может упасть и выйти из строя.
Порядок монтажа
Избыточная вибрация и риск отсоединения шкива-маховика
Надежно зафиксируйте шпонку и крепежный болт шкива-маховика. В противном
случае это может вызвать избыточную вибрацию и отсоединение, что приведет к
снижению производительности и повреждению устройства.
При монтаже
1.
Перед монтажом шкива-маховика установите, и зафиксируйте основание компрессора.
2.
Вытащите цельную часть блока компрессорного и поднимите ее. Обратитесь за помощью, если она
слишком тяжелая.
3.
После закрепления основания
компрессора вставьте шпонку в
специальную выемку вколенчатом
вале. В моделях 2,2-11 кВт окруж-
ность шпонки совпадает с выем-
кой.
4.
Вставьте шкив-маховик в колен-
чатый вал, совместив шпонку с
углублением, а также конические
поверхности шкива и вала. Убеди-
тесь в отсутствии царапин и ино-
родных частиц на конических по-
верхностях.
5.
Смотрите рисунок справа и соот-
ветствующий раздел для создания
необходимого крутящего момента
затяжки. При закрепленииудержи-
вайте шкив при помощи подходя-
щих инструментов во избежание
его вращения при затягивании
болта.
Размер
М12
М10
М8
Крутящий момент затяжки Н/М
49
39,2
24
Модель
Без смазки
F110(7)P-14.JGB
F55(7)P-14.JGB
F22(7)BP-10.JGB
F75(7)P-14.JGB
F55(7)P-10.JGB
F15P-10.JGB
F37(7)BP-10.JGB
F07B-10.JGB
ВАЖНО:
Не забудьте вставить шпонку.
В противном случае это приведет к избыточной вибрации, снижению производительности и повре-
ждению устройства.
Шкив-маховик
Коленчатый вал
Крепежный болт
Гравер
шайба
Шпонка
Шайба
