1 – Вход 4 (подключается к земле)
2 – Вход 3 (подключается к земле)
3 – Вход 2 (подключается к земле)
4 – Вход 1 (подключается к земле)
5 – Земля
6 – Земля
7 – Нормально закрытый тревожный выход
8 – Нормально открытый тревожный выход
Порядок подключения:
1. Установите жесткий диск (HDD):
1.1.
Установку HDD выполняйте при выключенном питании!
1.2.
Снимите верхнюю панель регистратора. Для этого отвинтите шурупы по бокам корпуса
1.3. Присоедините к HDD кабели питания и передачи данных, находящиеся внутри регистратора
1.4. Установите жесткий диск внутри регистратора и прикрепите верхнюю панель регистратора
обратно
2. Присоедините манипулятор «мышь» к USB-разъему (7) на задней панели регистратора
3. Присоедините к находящимся на задней панели BNC-входам VIDEO IN (1) камеры
видеонаблюдения
4. Устройство для просмотра изображения с камер (телевизор или монитор) может быть
подключено к разъемам VGA (3) или HDMI (4), находящимся на задней панели
5. К RCA-разъемам AUDIO IN (5) на задней панели видеорегистратора подключите устройства
аудиозаписи (микрофоны/камеры видеонаблюдения поддерживающие запись звука).
6. К разъему AUDIO OUT (2) подключите устройство для воспроизведения звука. Разъем
находится на задней панели видеорегистратора
7. Для подключения регистратора к сети передачи данных присоедините сетевой кабель к
Ethernet-разъему (6). Разъем находится на задней панели видеорегистратора
ПРИМЕЧАНИЕ: для начала работы регистратора в составе системы видеонаблюдения
выполнение пунктов 5-7 не обязательно. Однако, это позволит максимально использовать
функциональность устройства. Для максимально полной и подходящей под условия
объекта настройки, обратитесь к данной инструкции
8. Подключите регистратор к сети (9), подключив к нему блок питания. Сразу после подачи
питания регистратор включается.
После включения на экране отображается окно «мастера быстрой настройки» подключения к
облачному сервису:

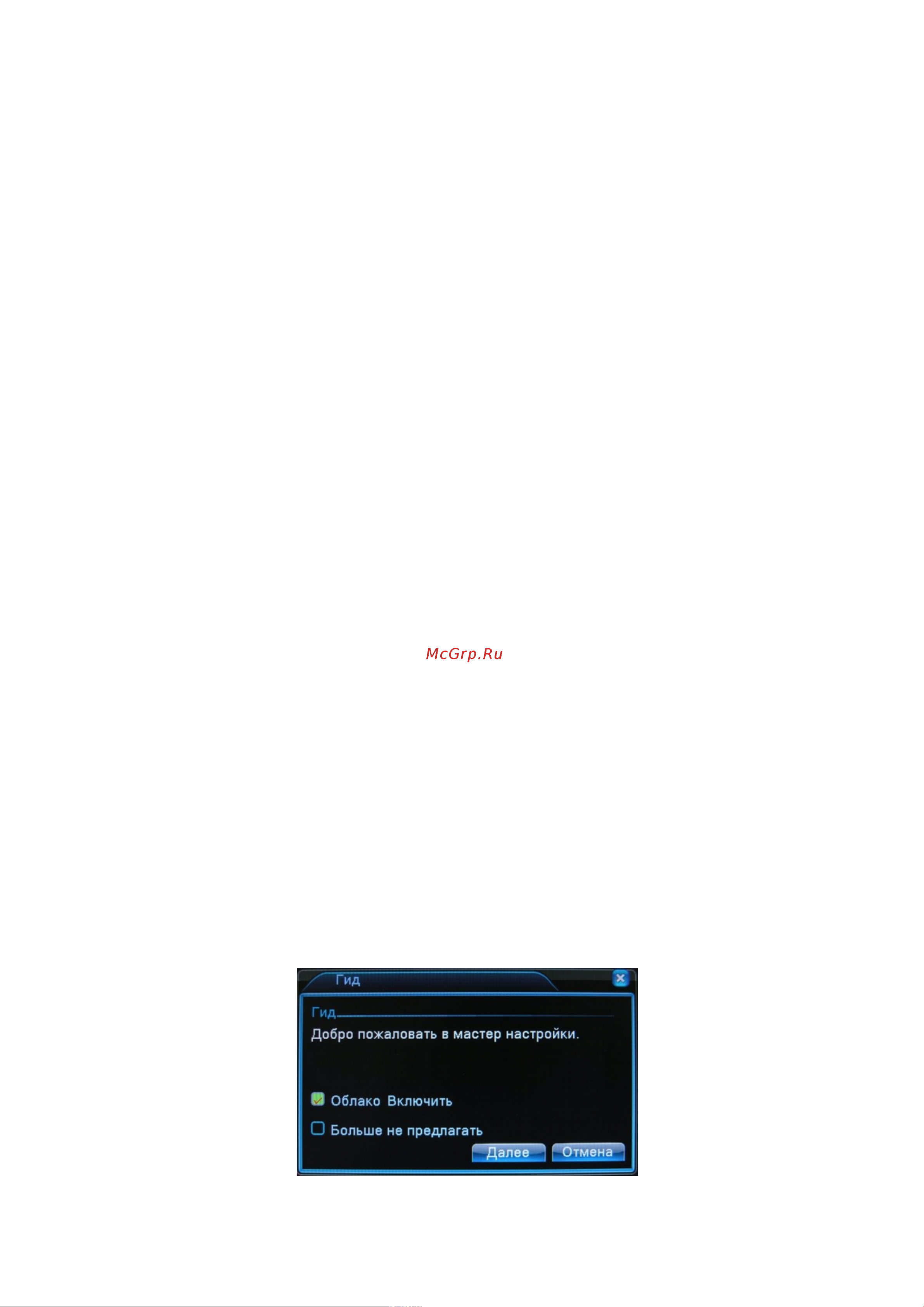

Рис. 1.1.2. Окно с параметрами подключения к облачному сервису
